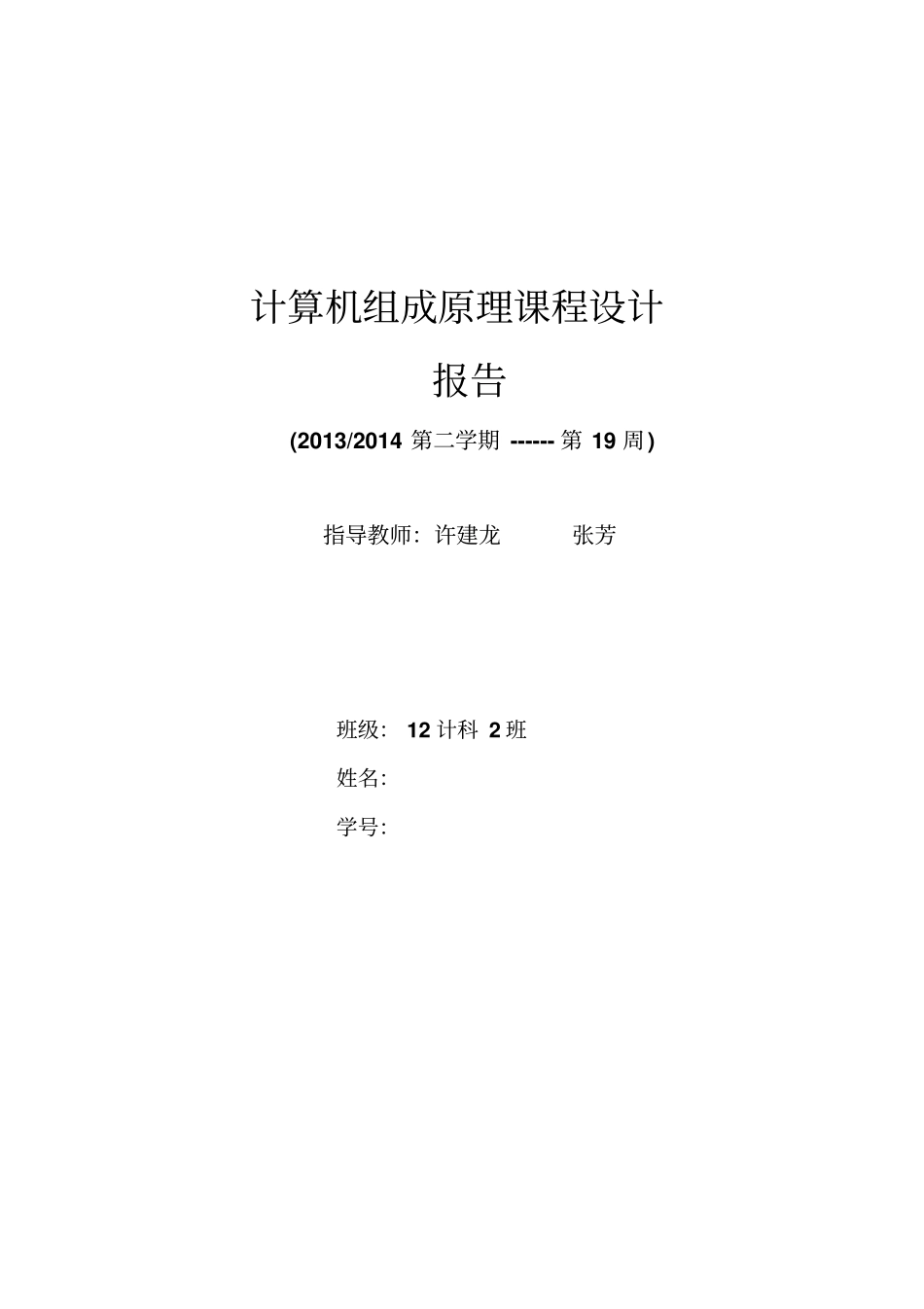

计算机组成原理课程设计报告(2013/2014第二学期------第19周)指导教师：许建龙张芳班级：12计科2班姓名：学号：计算机组成原理大型实验任务书（计算机12级1、2、3班和实验班）一、实验目的：深入了解计算机各种指令的执行过程，以及控制器的组成，指令系统微程序设计的具体知识，进一步理解和掌握动态微程序设计的概念；完成微程序控制的特定功能计算机的指令系统设计和调试。二、实验说明：要进行这项大型实验，必须清楚地懂得：（1）TEC-2机的功能部件及其连接关系；（2）TEC-2机每个功能部件的功能与具体组成；（3）TEC-2机支持的指令格式；（4）TEC-2机的微指令格式，AM2910芯片的用法；（5）已实现的典型指令的执行实例，即相应的微指令与其执行次序的安排与衔接；（6）要实现的新指令的格式与功能。三、实验内容：选定指令格式、操作码，设计如下指令：（1）把用绝对地址表示的内存单元A中的内容与内存单元B中的内容相加，结果存于内存单元C中。指令格式：D4××，ADDR1，ADDR2，ADDR3四字指令（控存入口100H）功能：[ADDR3]=[ADDR1]+[ADDR2]（2）将一通用寄存器内容减去某内存单元内容，结果放在另一寄存器中。指令格式：E0DRSR，ADDR（SR，DR源、目的寄存器各4位）双字指令（控存入口130H）功能：DR=SR-[ADDR]（3）转移指令。判断两个通用寄存器内容是否相等，若相等则转移到指定绝对地址，否则顺序执行。指令格式：E5DRSR，ADDR双字指令（控存入口140H）功能：ifDR==SRgotoADDRelse顺序执行。设计：利用指令的CND字段，即IR10~8，令IR10~8=101，即CC=Z则当DR==SR时Z=1，微程序不跳转，接着执行MEMPC（即ADDRPC）而当DR!=SR时Z=0，微程序跳转至A4。四、实验要求：（1）根据内容自行设计相关指令微程序；（务必利用非上机时间设计好微程序）（2）设计测试程序、实验数据并上机调试。（3）设计报告内容：包括1、设计目的2、设计内容3、微程序设计（含指令格式、功能、设计及微程序）4、实验数据（测试所设计指令的程序及结果）。（具体要求安最新规范为准）（4）大型实验报告必须打印成册，各班班长收齐大型实验报告于19周星期五前，交张芳老师办公室。五、上机时间安排：2014计算机组成原理课程设计安排如下：（第十九周）(地点:10-413和414机房)时间星期9：00---12：001:00---4:0017:30—20:30备注星期三6月25日12计算机（1）12计算机（2）12计算机（3）电信实验班星期四6月26日12计算机（1）12计算机（2）12计算机（3）电信实验班12计算机（1）12计算机（2）12计算机（3）电信实验班星期五6月27日12计算机（1）12计算机（2）12计算机（3）电信实验班12计算机（1）12计算机（2）12计算机（3）电信实验班备注：1.各班每2人一组,可自由组合但要固定,各班班长将各组组号及学生名单于第一次上机时上报指导教师；2.各班学生须严格按照规定的时间上机,不得无故缺席、迟到早退，指导教师会严格考勤。指导教师：许建龙、张芳2014年6月18日计算机组成原理课程设计实验报告一、目的和要求深入了解计算机各种指令的执行过程，以及控制器的组成，指令系统微程序设计的具体知识，进一步理解和掌握动态微程序设计的概念；完成微程序控制的特定功能计算机的指令系统设计和调试。二、实验环境PC机与TEC-2机模拟程序三、具体内容(一)把用绝对地址表示的内存单元A中的内容与内存单元B中的内容相加，结果存于内存单元C中。指令格式：D4××，ADDR1，ADDR2，ADDR3四字指令（控存入口100H）功能：[ADDR3]=[ADDR1]+[ADDR2]1.微程序：(1)PC→AR,PC+1→PC00000E00A0B55402当前程序计数器内容送地址寄存器，为读取第一个操作数地址做准备；程序计数器指向下一单元地址B55----------------------------------------------------------------------------------------------------------------B000000000000011100000000010100000101101010101010000000010CI3-CI0(B43-B40)为1110，功能为顺序执行；SCC(B39-B37)为000，CC#=1，不发生转移；SST(B34-B32)为000，标志位不发生改变；MIO#(B31)REQ(B27)WE#(B23)为101，表示不操作；B口地址(B15-B12)为0101，BI8-BI6(B30-B28)为010，MI5-MI3(B26-B24)为000，...
