涵管桥施工工法讲解VIP免费

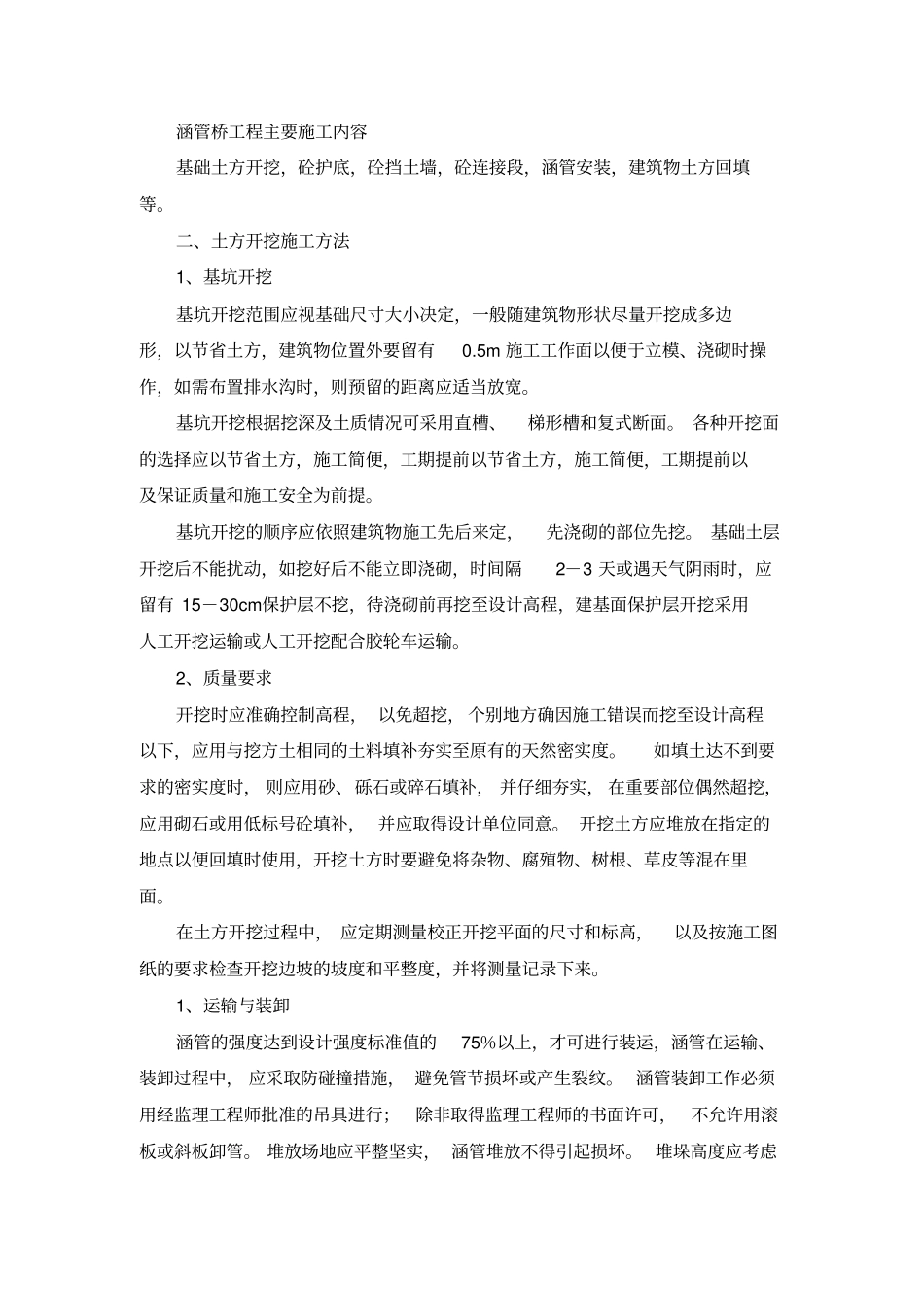

涵管桥施工工法讲解_第1页
1/31
涵管桥施工工法讲解_第2页
2/31
涵管桥施工工法讲解_第3页
3/31
涵管桥工程主要施工内容基础土方开挖,砼护底,砼挡土墙,砼连接段,涵管安装,建筑物土方回填等。二、土方开挖施工方法1、基坑开挖基坑开挖范围应视基础尺寸大小决定,一般随建筑物形状尽量开挖成多边形,以节省土方,建筑物位置外要留有0.5m施工工作面以便于立模、浇砌时操作,如需布置排水沟时,则预留的距离应适当放宽。基坑开挖根据挖深及土质情况可采用直槽、梯形槽和复式断面。各种开挖面的选择应以节省土方,施工简便,工期提前以节省土方,施工简便,工期提前以及保证质量和施工安全为前提。基坑开挖的顺序应依照建筑物施工先后来定,先浇砌的部位先挖。基础土层开挖后不能扰动,如挖好后不能立即浇砌,时间隔2-3天或遇天气阴雨时,应留有15-30cm保护层不挖,待浇砌前再挖至设计高程,建基面保护层开挖采用人工开挖运输或人工开挖配合胶轮车运输。2、质量要求开挖时应准确控制高程,以免超挖,个别地方确因施工错误而挖至设计高程以下,应用与挖方土相同的土料填补夯实至原有的天然密实度。如填土达不到要求的密实度时,则应用砂、砾石或碎石填补,并仔细夯实,在重要部位偶然超挖,应用砌石或用低标号砼填补,并应取得设计单位同意。开挖土方应堆放在指定的地点以便回填时使用,开挖土方时要避免将杂物、腐殖物、树根、草皮等混在里面。在土方开挖过程中,应定期测量校正开挖平面的尺寸和标高,以及按施工图纸的要求检查开挖边坡的坡度和平整度,并将测量记录下来。1、运输与装卸涵管的强度达到设计强度标准值的75%以上,才可进行装运,涵管在运输、装卸过程中,应采取防碰撞措施,避免管节损坏或产生裂纹。涵管装卸工作必须用经监理工程师批准的吊具进行;除非取得监理工程师的书面许可,不允许用滚板或斜板卸管。堆放场地应平整坚实,涵管堆放不得引起损坏。堆垛高度应考虑涵管强度、地面耐压力、垫木强度及垛体的稳定性。2、施工要求(1)基础开挖①基础开挖应符合图纸要求。当沟槽有地下水或雨水时,可利用明沟排除或人工排除。对沟槽底部有局部松软现象时,将松软部分挖去,然后用新土重新进行回填或用砂石回填。当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。②基槽开挖后,应紧接着进行基础砼浇筑、涵管敷设及基槽回填等作业。如果出现不可避免的耽误,无论是何原因,在施工过程中应采取必要措施,保护基槽的外露面不致破坏。(2)基座①混凝土基座尺寸及沉降缝应符合设计图纸要求,沉降缝位置应与管节的接缝位置相一致。②管涵基础应按图纸所示或监理工程师的指示,结合土质及路基填土高度设置预留拱度。(3)钢筋混凝土圆管涵成品质量①管节端面应平整并与其轴线垂直;斜交管涵进出水口管节的外端面,应接斜交角度进行处理。管壁内外侧表面应平直圆滑,如果缺陷小于下列规定时,应修补完善后方可使用;如果缺陷大于下列规定时,不予验收,并应报监理工程师处理。②每处蜂窝面积不得大于30mm×30mm。③其蜂窝深度不得超过10mm。④蜂窝总面积不得超过全面积的1%,并不得露筋。(4)管节混凝土强度应符合图纸要求,混凝土配合比拌和均应符合有关规范要求。(5)管节各部尺寸,不得超过有关规范规定值。3、管道安装及接口(1)管道安装施工技术要求1)在管道铺设前必须对管道基础作严格的质量验收,复核轴线位置、线形,以及标高是否与设计标高吻合。2)稳管用垫块应事先按设计预制成型,安放位置准确,采用三角形垫块,应将斜面作底部,并涂抹一层砂浆加强管道的稳定性。3)在平基或垫块上稳管时,管子稳好后,可用预制楔块将管两侧卡牢,稳管后应及时灌注混凝土管座。4)管道安装前,须对管材质量仔细进行检查,如:管节尺寸、圆度、外观及内在质量等。5)管节安装时不得损伤管节,6)严格控制管节的标高及走向,相邻管节垫实要稳定,严禁倒坡。7)吊车下管:采用吊车下管时,首先要勘察好现场,根据沟槽深度,土质等情况,确定吊车距槽边的距离。8)人工下管:人工下管一般采用压绳下管法,也就是在管子两端各套一根大绳,下管时把管子下面的半段大绳用脚踩住,必要时用铁钎锚固,上半段大绳用手拉住,用撬棍拔住,两组大绳用力一致,听从指挥,将...
