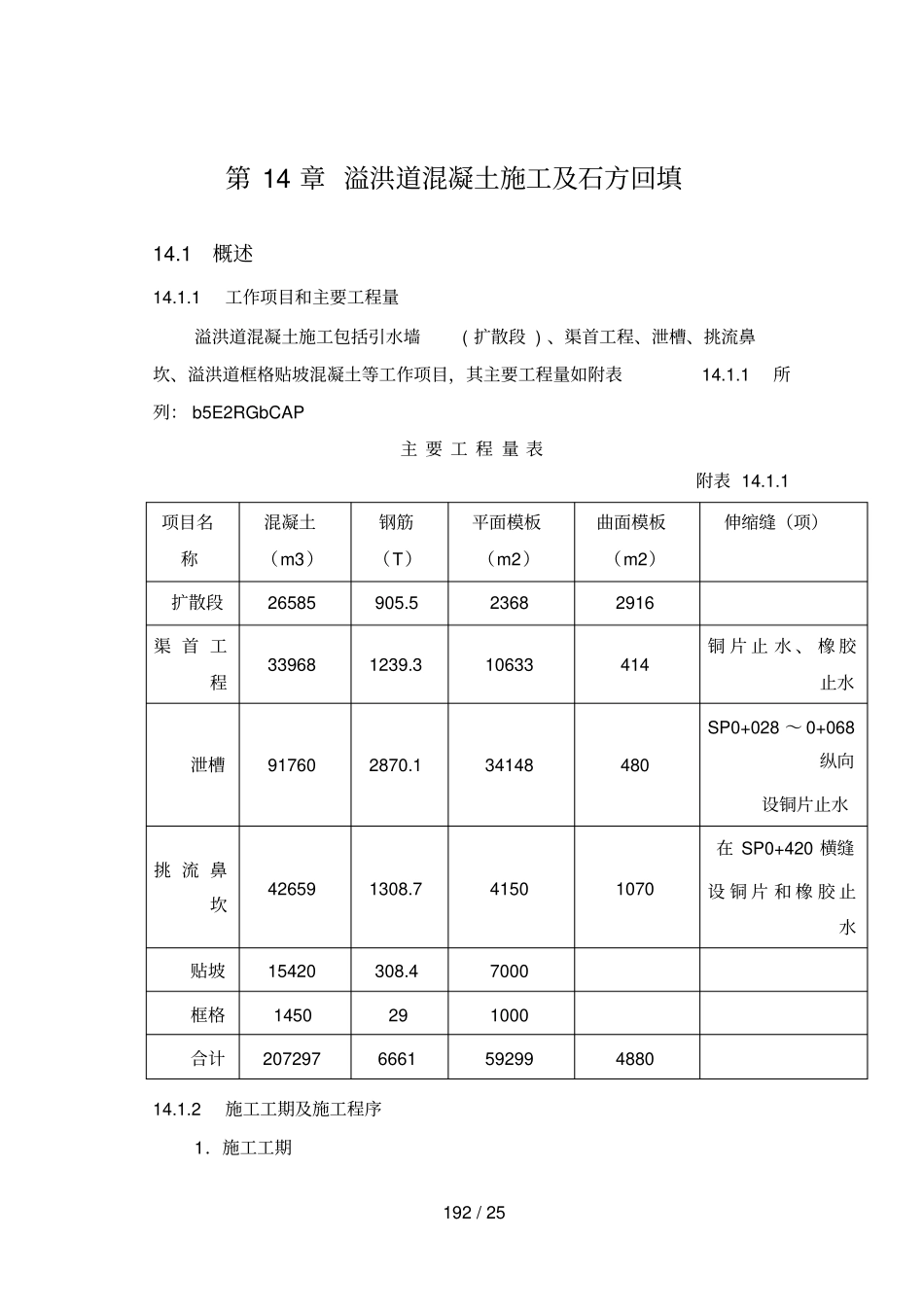

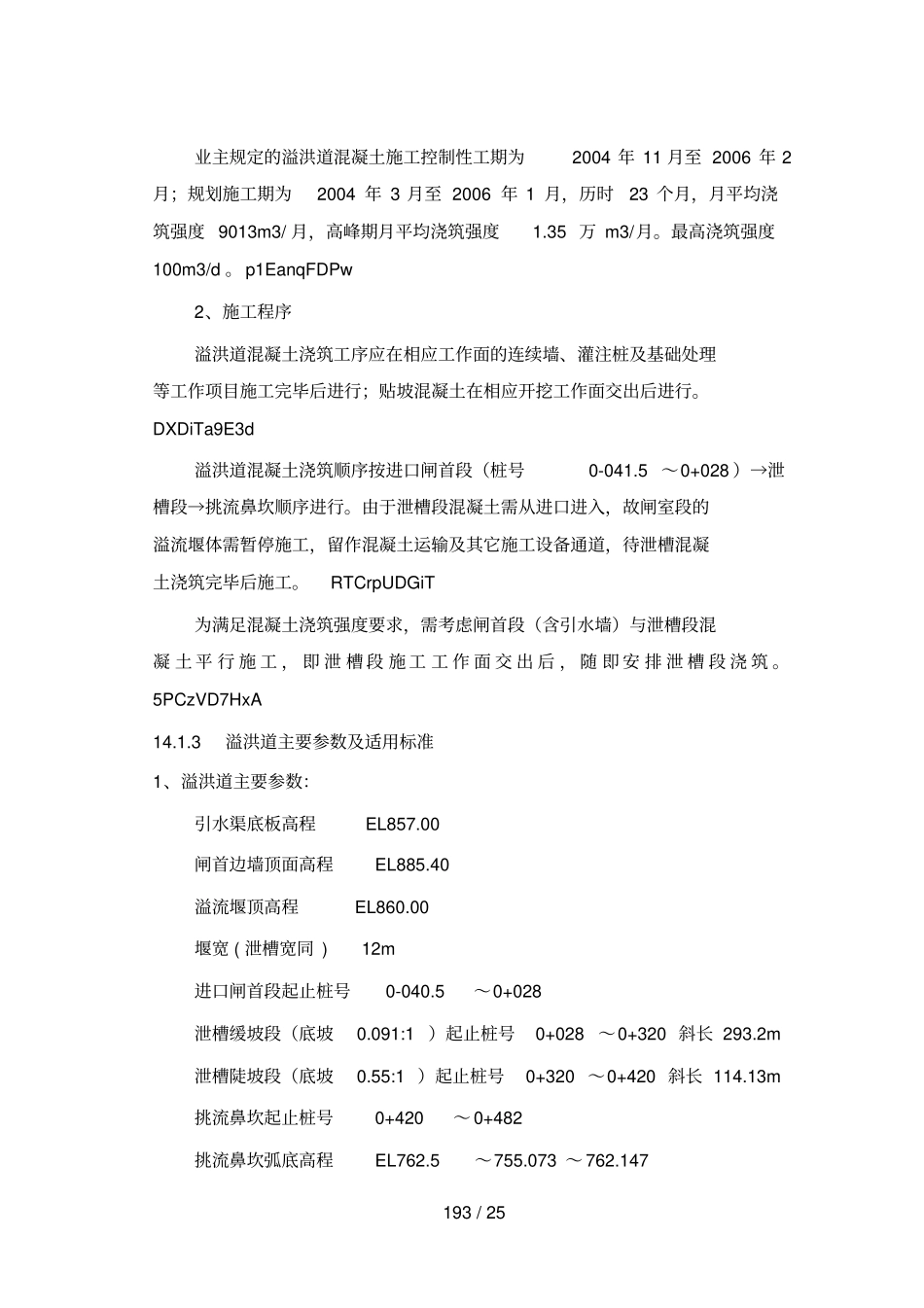

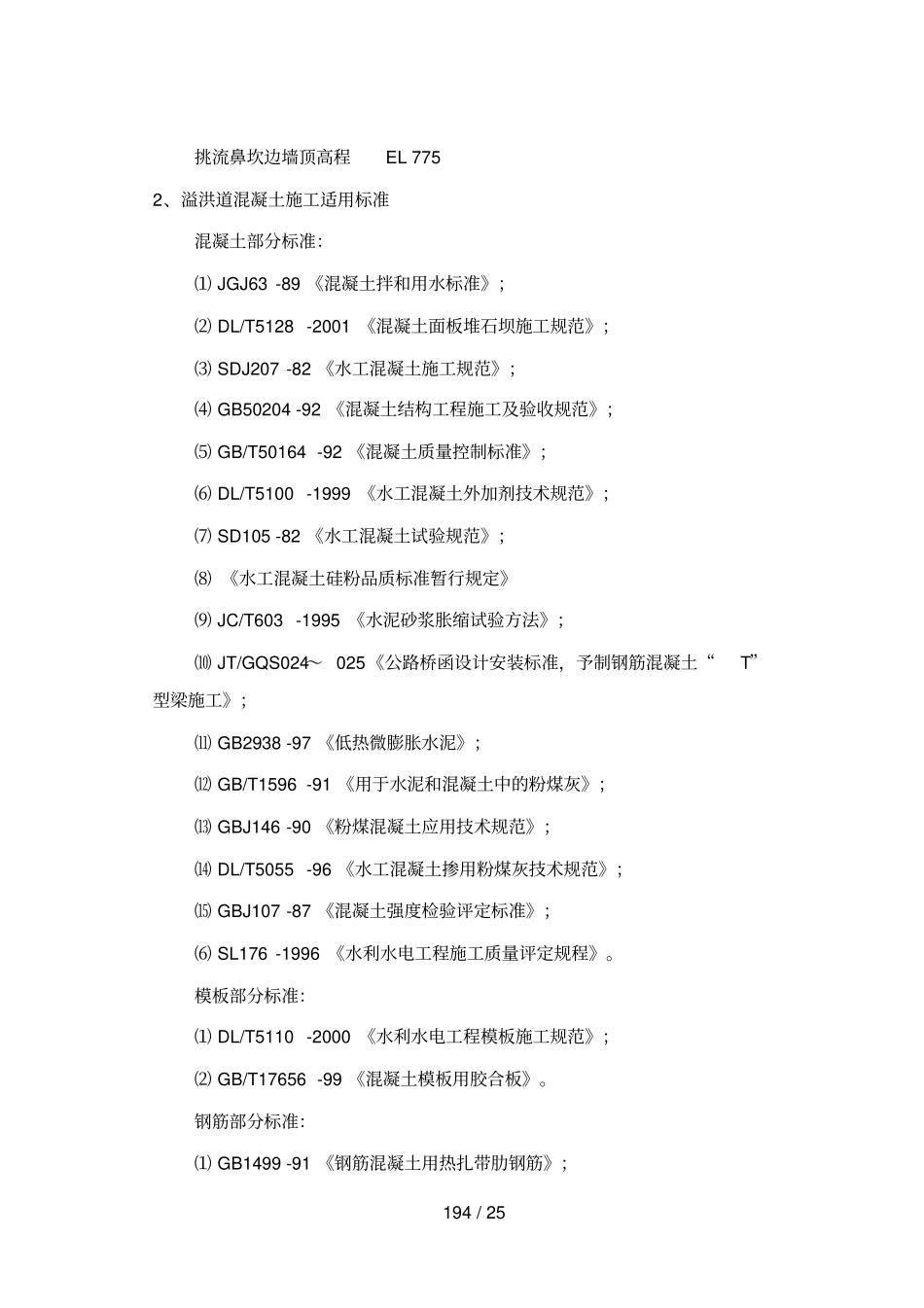

192/25第14章溢洪道混凝土施工及石方回填14.1概述14.1.1工作项目和主要工程量溢洪道混凝土施工包括引水墙(扩散段)、渠首工程、泄槽、挑流鼻坎、溢洪道框格贴坡混凝土等工作项目,其主要工程量如附表14.1.1所列:b5E2RGbCAP主要工程量表附表14.1.1项目名称混凝土(m3)钢筋(T)平面模板(m2)曲面模板(m2)伸缩缝(项)扩散段26585905.523682916渠首工程339681239.310633414铜片止水、橡胶止水泄槽917602870.134148480SP0+028~0+068纵向设铜片止水挑流鼻坎426591308.741501070在SP0+420横缝设铜片和橡胶止水贴坡15420308.47000框格1450291000合计207297666159299488014.1.2施工工期及施工程序1.施工工期193/25业主规定的溢洪道混凝土施工控制性工期为2004年11月至2006年2月;规划施工期为2004年3月至2006年1月,历时23个月,月平均浇筑强度9013m3/月,高峰期月平均浇筑强度1.35万m3/月。最高浇筑强度100m3/d。p1EanqFDPw2、施工程序溢洪道混凝土浇筑工序应在相应工作面的连续墙、灌注桩及基础处理等工作项目施工完毕后进行;贴坡混凝土在相应开挖工作面交出后进行。DXDiTa9E3d溢洪道混凝土浇筑顺序按进口闸首段(桩号0-041.5~0+028)→泄槽段→挑流鼻坎顺序进行。由于泄槽段混凝土需从进口进入,故闸室段的溢流堰体需暂停施工,留作混凝土运输及其它施工设备通道,待泄槽混凝土浇筑完毕后施工。RTCrpUDGiT为满足混凝土浇筑强度要求,需考虑闸首段(含引水墙)与泄槽段混凝土平行施工,即泄槽段施工工作面交出后,随即安排泄槽段浇筑。5PCzVD7HxA14.1.3溢洪道主要参数及适用标准1、溢洪道主要参数:引水渠底板高程EL857.00闸首边墙顶面高程EL885.40溢流堰顶高程EL860.00堰宽(泄槽宽同)12m进口闸首段起止桩号0-040.5~0+028泄槽缓坡段(底坡0.091:1)起止桩号0+028~0+320斜长293.2m泄槽陡坡段(底坡0.55:1)起止桩号0+320~0+420斜长114.13m挑流鼻坎起止桩号0+420~0+482挑流鼻坎弧底高程EL762.5~755.073~762.147194/25挑流鼻坎边墙顶高程EL7752、溢洪道混凝土施工适用标准混凝土部分标准:⑴JGJ63-89《混凝土拌和用水标准》;⑵DL/T5128-2001《混凝土面板堆石坝施工规范》;⑶SDJ207-82《水工混凝土施工规范》;⑷GB50204-92《混凝土结构工程施工及验收规范》;⑸GB/T50164-92《混凝土质量控制标准》;⑹DL/T5100-1999《水工混凝土外加剂技术规范》;⑺SD105-82《水工混凝土试验规范》;⑻《水工混凝土硅粉品质标准暂行规定》⑼JC/T603-1995《水泥砂浆胀缩试验方法》;⑽JT/GQS024~025《公路桥函设计安装标准,予制钢筋混凝土“T”型梁施工》;⑾GB2938-97《低热微膨胀水泥》;⑿GB/T1596-91《用于水泥和混凝土中的粉煤灰》;⒀GBJ146-90《粉煤混凝土应用技术规范》;⒁DL/T5055-96《水工混凝土掺用粉煤灰技术规范》;⒂GBJ107-87《混凝土强度检验评定标准》;⑹SL176-1996《水利水电工程施工质量评定规程》。模板部分标准:⑴DL/T5110-2000《水利水电工程模板施工规范》;⑵GB/T17656-99《混凝土模板用胶合板》。钢筋部分标准:⑴GB1499-91《钢筋混凝土用热扎带肋钢筋》;195/25⑵JGJ18-96《钢筋焊接及验收规范》。伸缩缝部分标准:⑴DL5115-2000《混凝土面板堆石坝接缝止水技术规范》;⑵GB/T14594《无氧铜板和带》;⑶GB/T1701-82《硬质橡胶抗拉强度和扯断伸长率的测定》;⑷GB/T4454-96《硬质聚氯乙稀层压板材》上述标准同时适用于大坝址板、面板、防浪墙、公路路面等其它混凝土工程施工。14.2溢洪道扩散段、闸室及启闭机混凝土浇筑施工14.2.1施工范围与分层分块1、施工范围桩号:从SP0-040.5至SP0+028,纵向长68.5m;横向:溢洪道轴线至右侧边缘宽36m,至左侧边缘宽28m;进口底板高程EL857,边墙顶高程EL885.4。工作项目,包括扩散段、闸室和启闭机房的钢筋混凝土浇筑以及包含其内的灌浆廊道、排水廊道、交通廊道、交通桥和工作桥的施工。相应工程量有:jLBHrnAILgA1类混凝土4545m3A2类混凝土100m3C1类混凝土29323m3D1类混凝土1673m3D3类混凝土24912m3启闭机室1座交通桥1座工作桥1座
