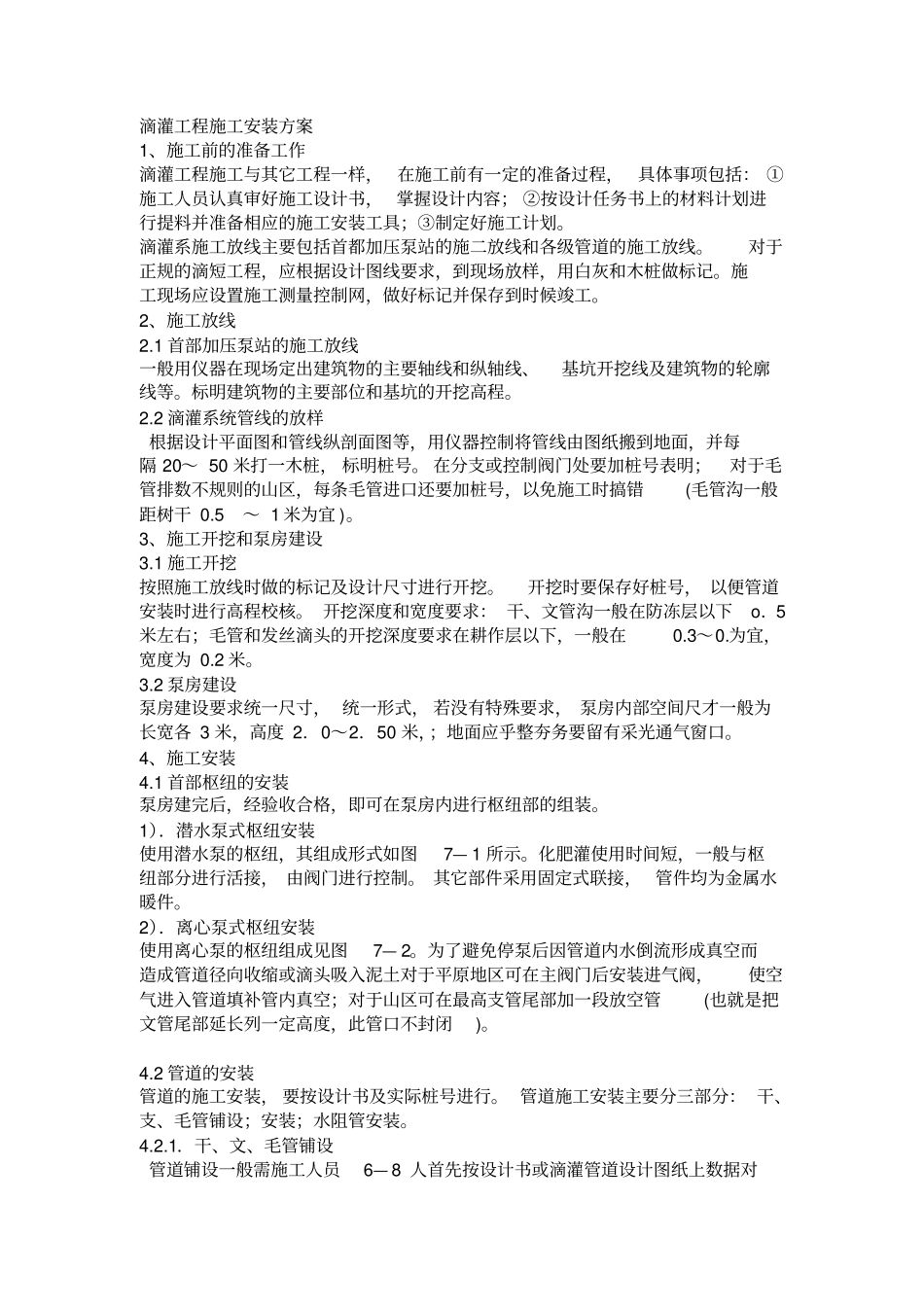

滴灌工程施工安装方案1、施工前的准备工作滴灌工程施工与其它工程一样，在施工前有一定的准备过程，具体事项包括：①施工人员认真审好施工设计书，掌握设计内容；②按设计任务书上的材料计划进行提料并准备相应的施工安装工具；③制定好施工计划。滴灌系施工放线主要包括首都加压泵站的施二放线和各级管道的施工放线。对于正规的滴短工程，应根据设计图线要求，到现场放样，用白灰和木桩做标记。施工现场应设置施工测量控制网，做好标记并保存到时候竣工。2、施工放线2.1首部加压泵站的施工放线一般用仪器在现场定出建筑物的主要轴线和纵轴线、基坑开挖线及建筑物的轮廓线等。标明建筑物的主要部位和基坑的开挖高程。2.2滴灌系统管线的放样根据设计平面图和管线纵剖面图等，用仪器控制将管线由图纸搬到地面，并每隔20～50米打一木桩，标明桩号。在分支或控制阀门处要加桩号表明；对于毛管排数不规则的山区，每条毛管进口还要加桩号，以免施工时搞错(毛管沟一般距树干0.5～1米为宜)。3、施工开挖和泵房建设3.1施工开挖按照施工放线时做的标记及设计尺寸进行开挖。开挖时要保存好桩号，以便管道安装时进行高程校核。开挖深度和宽度要求：干、文管沟一般在防冻层以下o．5米左右；毛管和发丝滴头的开挖深度要求在耕作层以下，一般在0.3～0.为宜，宽度为0.2米。3.2泵房建设泵房建设要求统一尺寸，统一形式，若没有特殊要求，泵房内部空间尺才一般为长宽各3米，高度2．0～2．50米，；地面应乎整夯务要留有采光通气窗口。4、施工安装4.1首部枢纽的安装泵房建完后，经验收合格，即可在泵房内进行枢纽部的组装。1）．潜水泵式枢纽安装使用潜水泵的枢纽，其组成形式如图7—1所示。化肥灌使用时间短，一般与枢纽部分进行活接，由阀门进行控制。其它部件采用固定式联接，管件均为金属水暖件。2）．离心泵式枢纽安装使用离心泵的枢纽组成见图7—2。为了避免停泵后因管道内水倒流形成真空而造成管道径向收缩或滴头吸入泥土对于平原地区可在主阀门后安装进气阀，使空气进入管道填补管内真空；对于山区可在最高支管尾部加一段放空管(也就是把文管尾部延长列一定高度，此管口不封闭)。4.2管道的安装管道的施工安装，要按设计书及实际桩号进行。管道施工安装主要分三部分：干、支、毛管铺设；安装；水阻管安装。4.2.1．干、文、毛管铺设管道铺设一般需施工人员6—8人首先按设计书或滴灌管道设计图纸上数据对各种规格的管材进行剪裁，再依次将它们连接、铺设于千、支、毛管沟中。干、文、毛管的连接，分冷接和热接两种方法。冷接就是在不加热的情况下，用强力把两管连接在一起。热接则是在加热的情况下使两管连在一起。一般的做法是：把要连接的两个管端置于沸腾的油(或水)中，或用火烤(应注意掌握火候)，待管端变软房，用接头可顺利地把两管端接在一起，然后用铁丝把接口处捆扎好。4.2.2滴头安装两头的安装就是滴头与毛管的连接，其连接方式大致可分为间接式和插接式两种。管间滴头的安装，是根据滴头的间距，剪断毛管，并与滴头串联。插接式滴头的安柴，应先根据滴头间距，在与管轴线平行的同一直线上的毛管壁上打孔，在孔中插装滴头，并拴在毛管上。为防止微管摘头受毛管理员壁挤压而缩小过水断面，打孔不宜太小但也不宜过大，过大则容易脱落漏水。合适的孔径是插入滴头时，手感顺利而无间隙。滴头的安装与干、支管安装可同时进行，也可先走一步。在安装滴头时，一般需用入且20人左右，其中4—6人在施工员的指导下负责发放微管摘头，其余人分组，每个打孔器有2、4入负责滴头安装。4.2.3水阻管的安装水阻管部分的安装，要求在施工员的指导下，认真操作。其步骤是：①2～3人在支管指定的位置上用钻打孔，并安装好旁通；②4人在毛管接口处装水阻管，并与对立的旁通连接。水阻管的安装方法，按设计要求，把一定长度的水阻管和水阻接头(1个)连接在一起，把带接头的水阻管插入对应的毛管中，直到水阻接头进入毛管4厘米左右为止，然后，把此毛管与捆扎好的对应旁通连接起来，即安装完毕。4.2.4．管道安装应注意的问题(1)管道不宜裸露在阳光下，以防止老化禁止扭、划、拉、折管道，以保障其使用寿命。(2)为...
