滴管设计指导书VIP免费

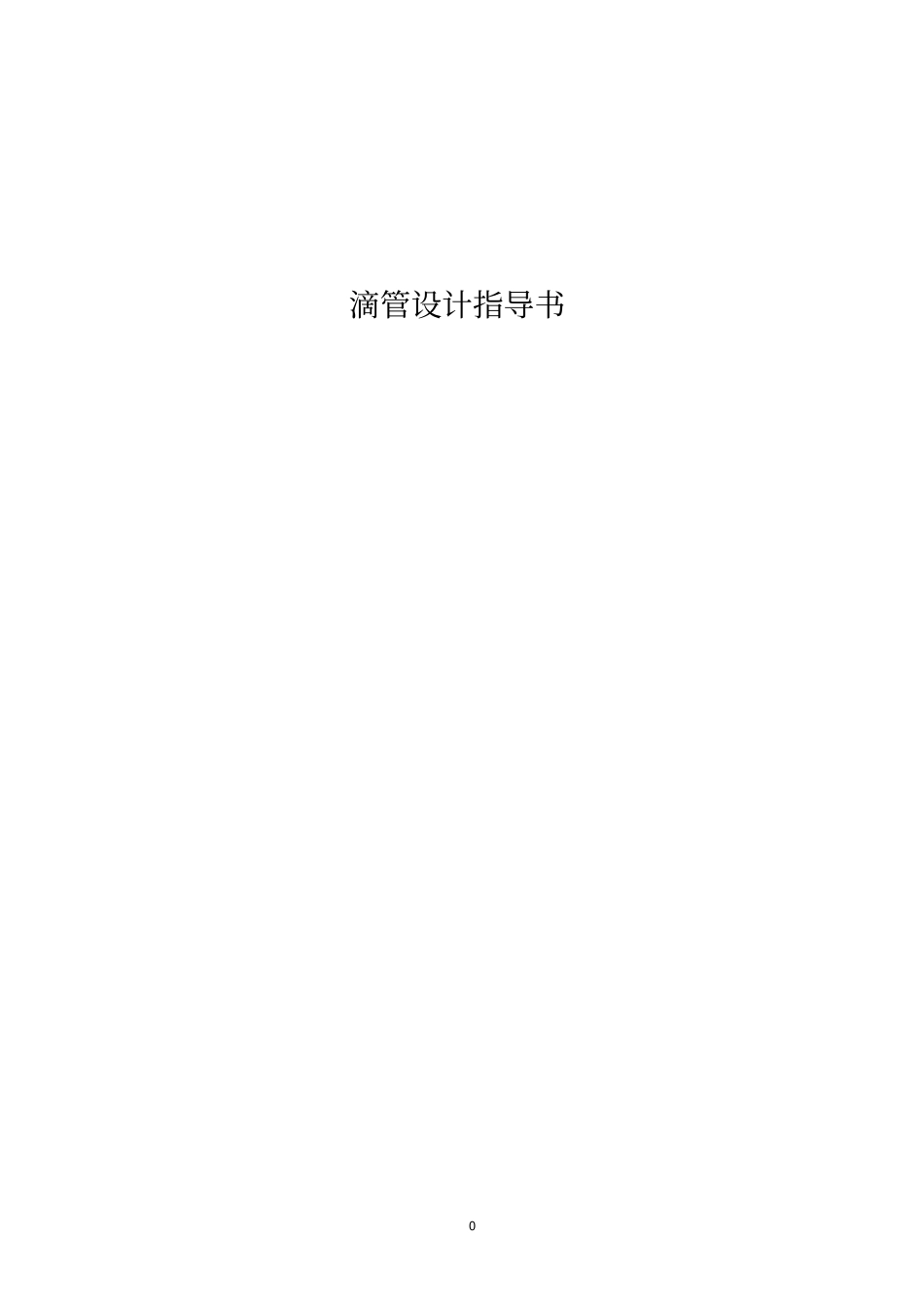

滴管设计指导书_第1页
1/16

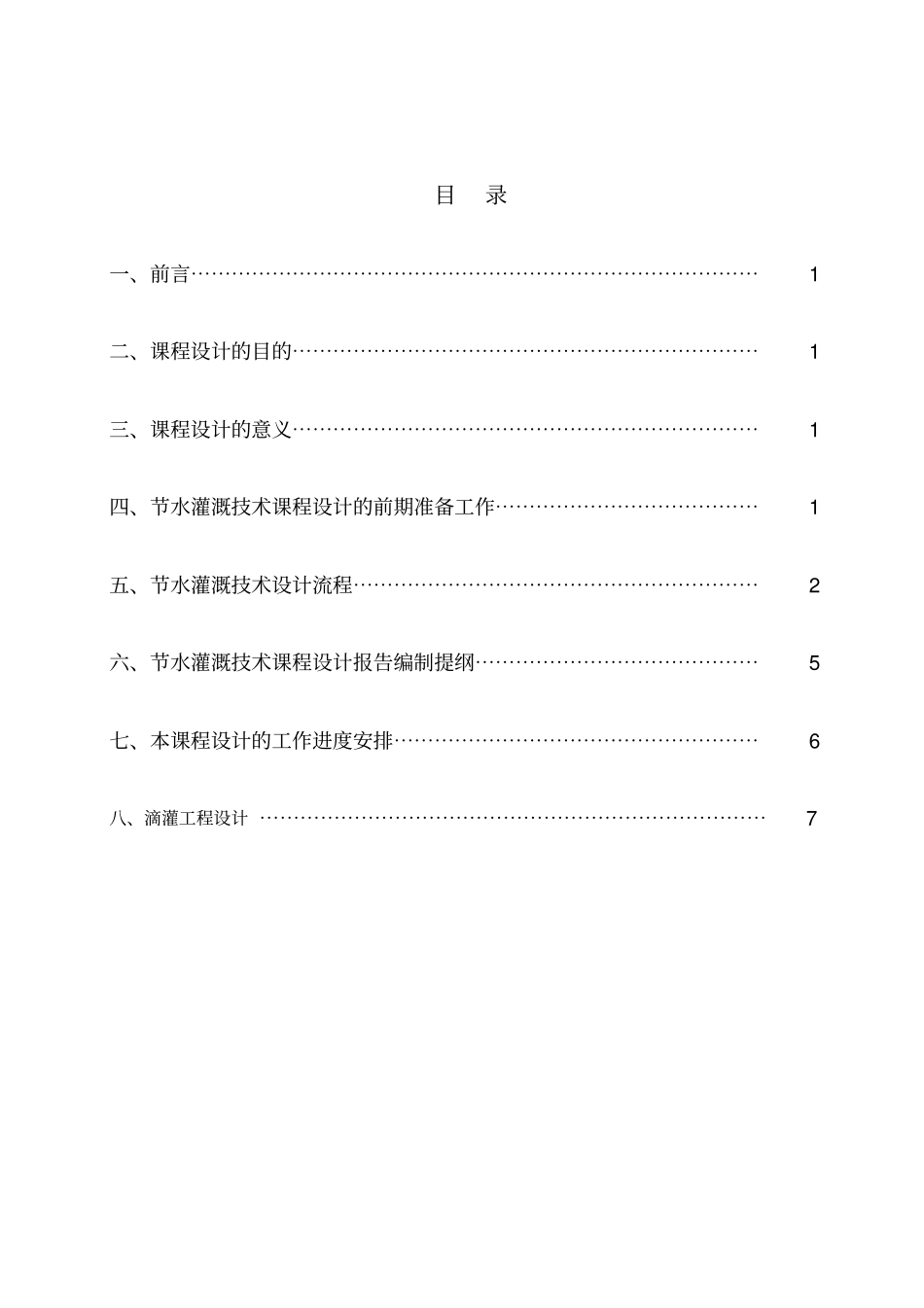

滴管设计指导书_第2页
2/16

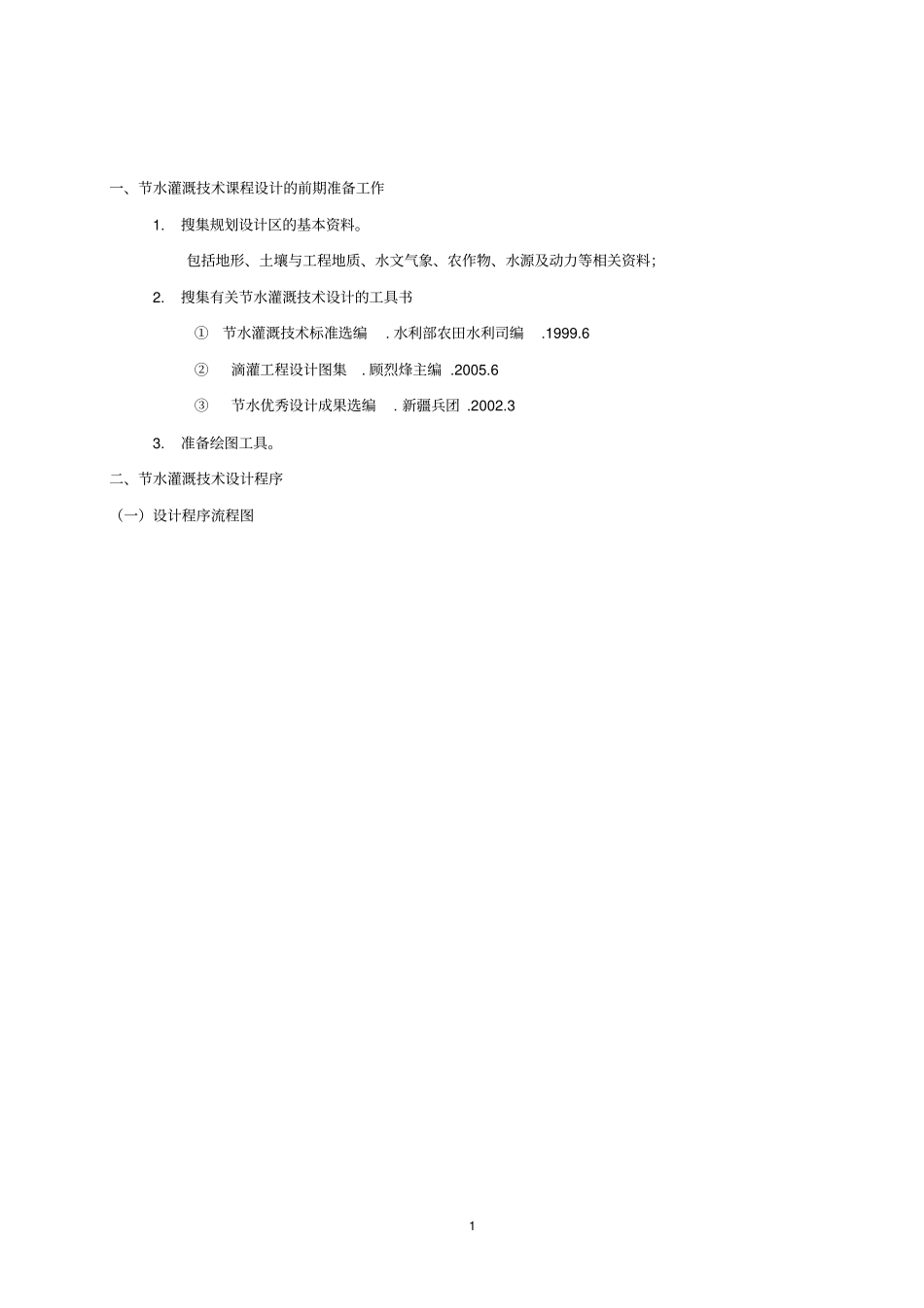

滴管设计指导书_第3页
3/16
0滴管设计指导书目录一、前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、课程设计的目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、课程设计的意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、节水灌溉技术课程设计的前期准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1五、节水灌溉技术设计流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2六、节水灌溉技术课程设计报告编制提纲⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5七、本课程设计的工作进度安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6八、滴灌工程设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯71一、节水灌溉技术课程设计的前期准备工作1.搜集规划设计区的基本资料。包括地形、土壤与工程地质、水文气象、农作物、水源及动力等相关资料;2.搜集有关节水灌溉技术设计的工具书①节水灌溉技术标准选编.水利部农田水利司编.1999.6②滴灌工程设计图集.顾烈烽主编.2005.6③节水优秀设计成果选编.新疆兵团.2002.33.准备绘图工具。二、节水灌溉技术设计程序(一)设计程序流程图规范(1)地形地块(2)土壤(3)气象(4)作物与农艺措施(5)水源(6)电力(7)管理方式(1)qv≤[qv](2)hv≤[hv](3)qv≤20%水泵动力设计小结材料、设备用量、初置投资、效益分析9.投资、效益分析技术经济评价引水、取水工程、沉淀池、泵房、闸阀井、镇墩、排水井8.系统土建设计3.灌水小区水力设计(2)毛(辅)管极限孔数与长度的确定(1)允许水头偏差的分配7.系统土建设计(1)水泵工作点(2)系统节点压力均衡计算(3)压力、流量偏差率(4)水锤压力计算6.首部枢纽设计水质净化、施肥施药、控制保护、量测等设备的选型(2)系统轮灌方案优选5.管网水力计算和干、支管管径的确定(1)毛、辅管水力计算(2)干、支管水力计算4.管网布置与系统工作制度的确定(1)干、支、辅管、毛管的布置方案3.毛管长度的确定通过技术经济分析确定毛管的极限孔数和长度灌水周期、最大轮灌组数(1)水源:水土平衡分析、水质(2)首部枢纽:设备类型初定(3)输配水管网结构模式选择初设参数:小区允许偏差率、湿润比、灌水定额、一次灌水延续时间1.基本资料初定参数2.规划布置与初定参数规划布置(4)灌水器:流量、间距和铺设方式灌水器是否为压力补偿式技术经济不可行技术经济可行三、节水灌溉技术课程设计报告编制提纲1.基本资料2.系统规划布置及参数初定2.1系统规划布置2.2参数初定2.3灌溉制度3.灌水小区(毛管和辅管)的水力设计3.1灌水小区允许水头偏差及其在毛管和辅管上的分配3.2毛管极限孔数及极限长度3.3辅管极限孔数和极限长度计算4管网布置与系统工作制度的最终确定4.1管网布置4.2系统工作制度设计5.灌区管网水力计算和干管管径确定5.1毛管水力计算5.2辅管水力计算5.3支管水头损失计算5.4干管管径确定和水头损失计算6.首部枢纽设计6.1渠灌区首部枢纽设计6.2过滤器6.3施肥灌6.4控制量测设施与保护装置7.系统运行复核7.1水泵工作点校核7.2节点压力均衡验算7.3水锤压力验算与防护8.系统土建设计9.材料设备用量四、滴灌设计指导1.基本资料1)、地形规划区交通便利,规划设计区规划面积1000亩——2000亩,规划设计区地形平坦,电力充足,现有规划区1:2000地形图一份。2)、气象多年平均降雨量176.9mm,4—10月生育期平均降水量125mm,占全年平均降雨量的70.7%,每年平均蒸发量1717.9mm;4—10月生育期平均蒸发量1589.8mm,占平均蒸发量的92.54%。冬季积雪年平均为21.3cm,最大为34cm,最小为8cm;冬季最大冻土层厚度145cm左右。规划设计区属于内陆半干旱性荒漠气候,冬冷夏热,年平均气温6.7℃年平均最高温度8.6C,年平均最小温度5.3℃,极端最高温度41.3℃,极端最低温度-38.9'C。全年无霜期多年平均174天,早霜9月下旬至10月上中旬,晚霜4月下旬至5月上中旬,多年平均日照1837.2小时。多年平均相对湿度64.1%,4至10月生育期平均相对湿度53.6%。4月至11月多风,风向常为东风,风力2—2.8级,5月至8月有大风,最大风速18-20m/s,为西风,一年出现1—2次,持续时间不超过4小时。3)、土壤规划设计区土壤以草甸土为主,质...
