火力发电厂水平衡导则VIP专享VIP免费

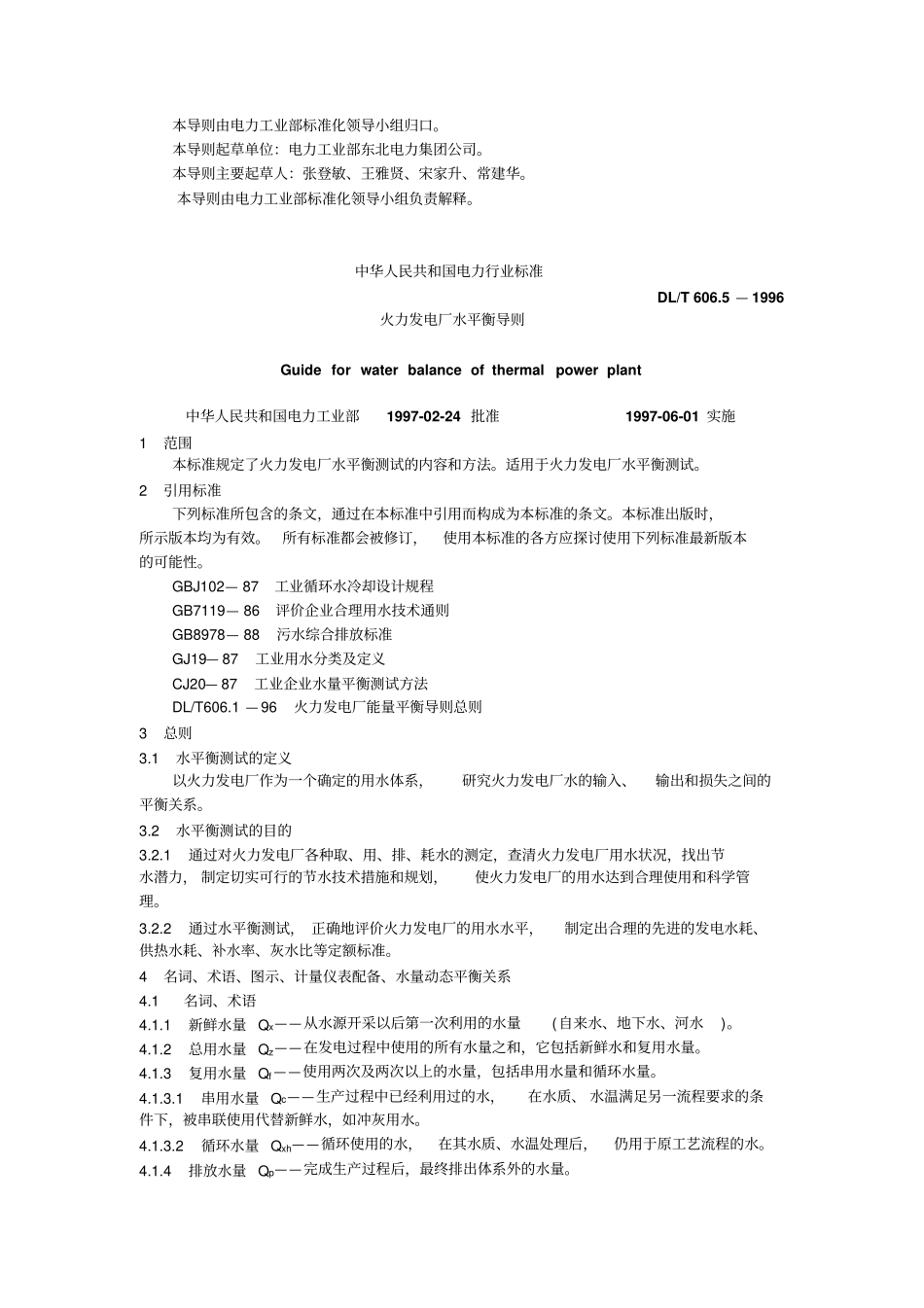

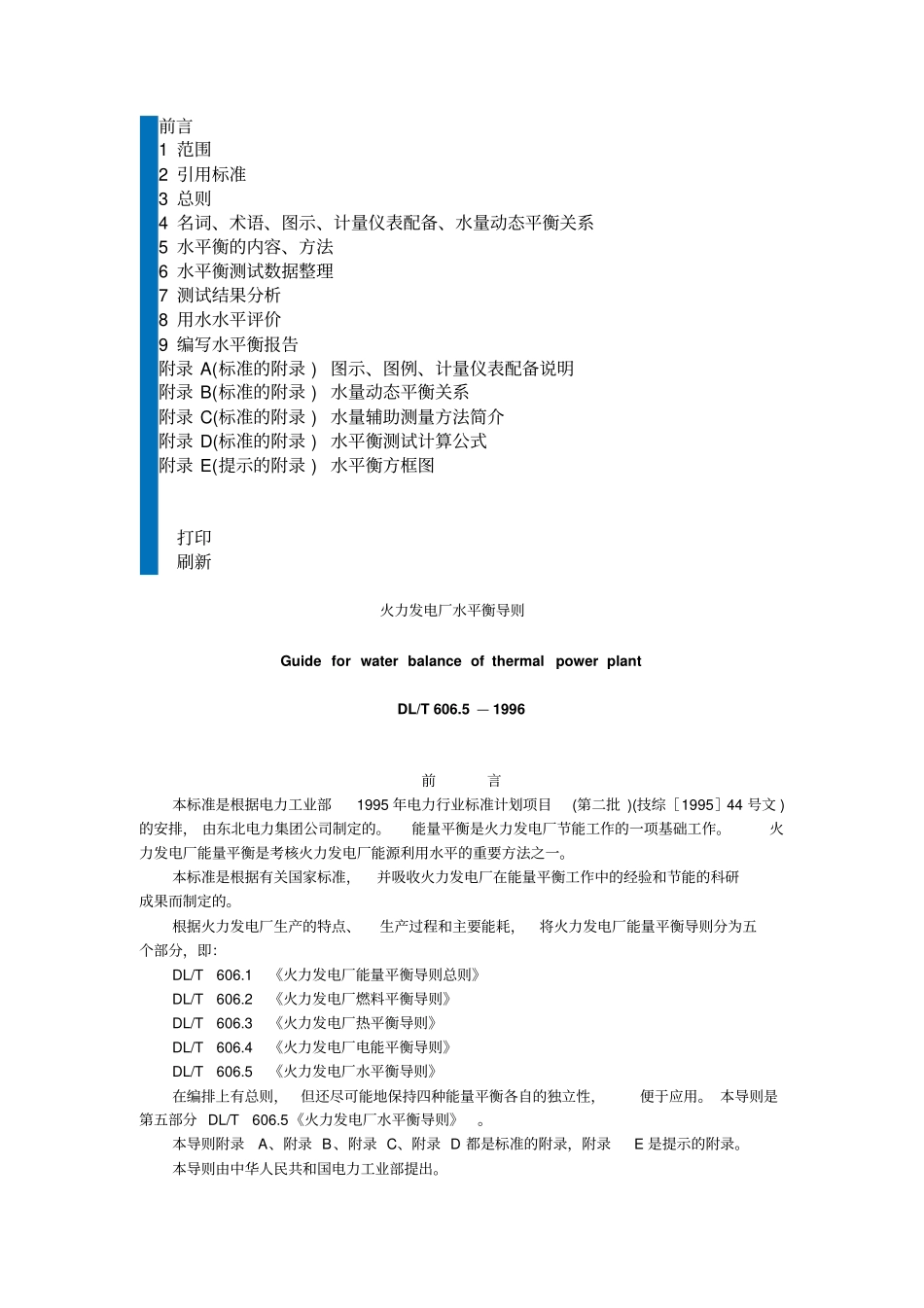

前言1范围2引用标准3总则4名词、术语、图示、计量仪表配备、水量动态平衡关系5水平衡的内容、方法6水平衡测试数据整理7测试结果分析8用水水平评价9编写水平衡报告附录A(标准的附录)图示、图例、计量仪表配备说明附录B(标准的附录)水量动态平衡关系附录C(标准的附录)水量辅助测量方法简介附录D(标准的附录)水平衡测试计算公式附录E(提示的附录)水平衡方框图打印刷新火力发电厂水平衡导则GuideforwaterbalanceofthermalpowerplantDL/T606.5—1996前言本标准是根据电力工业部1995年电力行业标准计划项目(第二批)(技综［1995］44号文)的安排，由东北电力集团公司制定的。能量平衡是火力发电厂节能工作的一项基础工作。火力发电厂能量平衡是考核火力发电厂能源利用水平的重要方法之一。本标准是根据有关国家标准，并吸收火力发电厂在能量平衡工作中的经验和节能的科研成果而制定的。根据火力发电厂生产的特点、生产过程和主要能耗，将火力发电厂能量平衡导则分为五个部分，即：DL/T606.1《火力发电厂能量平衡导则总则》DL/T606.2《火力发电厂燃料平衡导则》DL/T606.3《火力发电厂热平衡导则》DL/T606.4《火力发电厂电能平衡导则》DL/T606.5《火力发电厂水平衡导则》在编排上有总则，但还尽可能地保持四种能量平衡各自的独立性，便于应用。本导则是第五部分DL/T606.5《火力发电厂水平衡导则》。本导则附录A、附录B、附录C、附录D都是标准的附录，附录E是提示的附录。本导则由中华人民共和国电力工业部提出。本导则由电力工业部标准化领导小组归口。本导则起草单位：电力工业部东北电力集团公司。本导则主要起草人：张登敏、王雅贤、宋家升、常建华。本导则由电力工业部标准化领导小组负责解释。中华人民共和国电力行业标准DL/T606.5—1996火力发电厂水平衡导则Guideforwaterbalanceofthermalpowerplant中华人民共和国电力工业部1997-02-24批准1997-06-01实施1范围本标准规定了火力发电厂水平衡测试的内容和方法。适用于火力发电厂水平衡测试。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GBJ102—87工业循环水冷却设计规程GB7119—86评价企业合理用水技术通则GB8978—88污水综合排放标准GJ19—87工业用水分类及定义CJ20—87工业企业水量平衡测试方法DL/T606.1—96火力发电厂能量平衡导则总则3总则3.1水平衡测试的定义以火力发电厂作为一个确定的用水体系，研究火力发电厂水的输入、输出和损失之间的平衡关系。3.2水平衡测试的目的3.2.1通过对火力发电厂各种取、用、排、耗水的测定，查清火力发电厂用水状况，找出节水潜力，制定切实可行的节水技术措施和规划，使火力发电厂的用水达到合理使用和科学管理。3.2.2通过水平衡测试，正确地评价火力发电厂的用水水平，制定出合理的先进的发电水耗、供热水耗、补水率、灰水比等定额标准。4名词、术语、图示、计量仪表配备、水量动态平衡关系4.1名词、术语4.1.1新鲜水量Qx——从水源开采以后第一次利用的水量(自来水、地下水、河水)。4.1.2总用水量Qz——在发电过程中使用的所有水量之和，它包括新鲜水和复用水量。4.1.3复用水量Qf——使用两次及两次以上的水量，包括串用水量和循环水量。4.1.3.1串用水量Qc——生产过程中已经利用过的水，在水质、水温满足另一流程要求的条件下，被串联使用代替新鲜水，如冲灰用水。4.1.3.2循环水量Qxh——循环使用的水，在其水质、水温处理后，仍用于原工艺流程的水。4.1.4排放水量Qp——完成生产过程后，最终排出体系外的水量。4.1.5消耗水量Qxi——生产过程中消耗掉的水(例如蒸发散失的水)。4.2图示与图例图示与图例见附录A1、A2(标准的附录)。4.3水平衡测试计量仪表配备水平衡测试计量仪表配备见附录A3(标准的附录)。4.4水量动态平衡关系水量动态平衡关系见附录B(标准的附录)。5水平衡的内容、方法5.1水平衡测试前的准备工作5.1.1查清全厂各种水源(河水、自来水、地下水)情况，填写表1和表2。5.1.2查清用水情况，填写表3。绘制水系统管网图，用水计量网络图。5.1.3...
