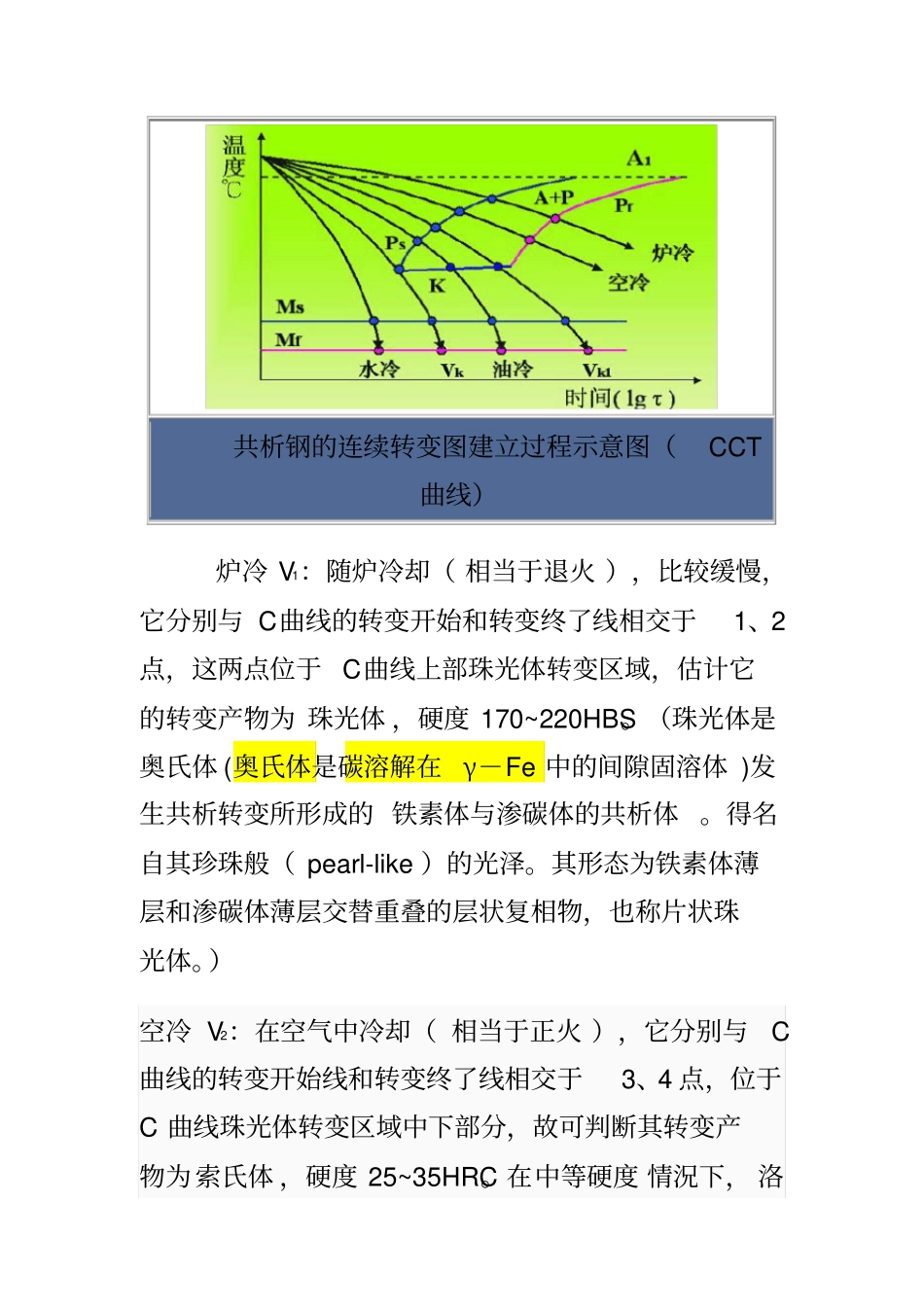

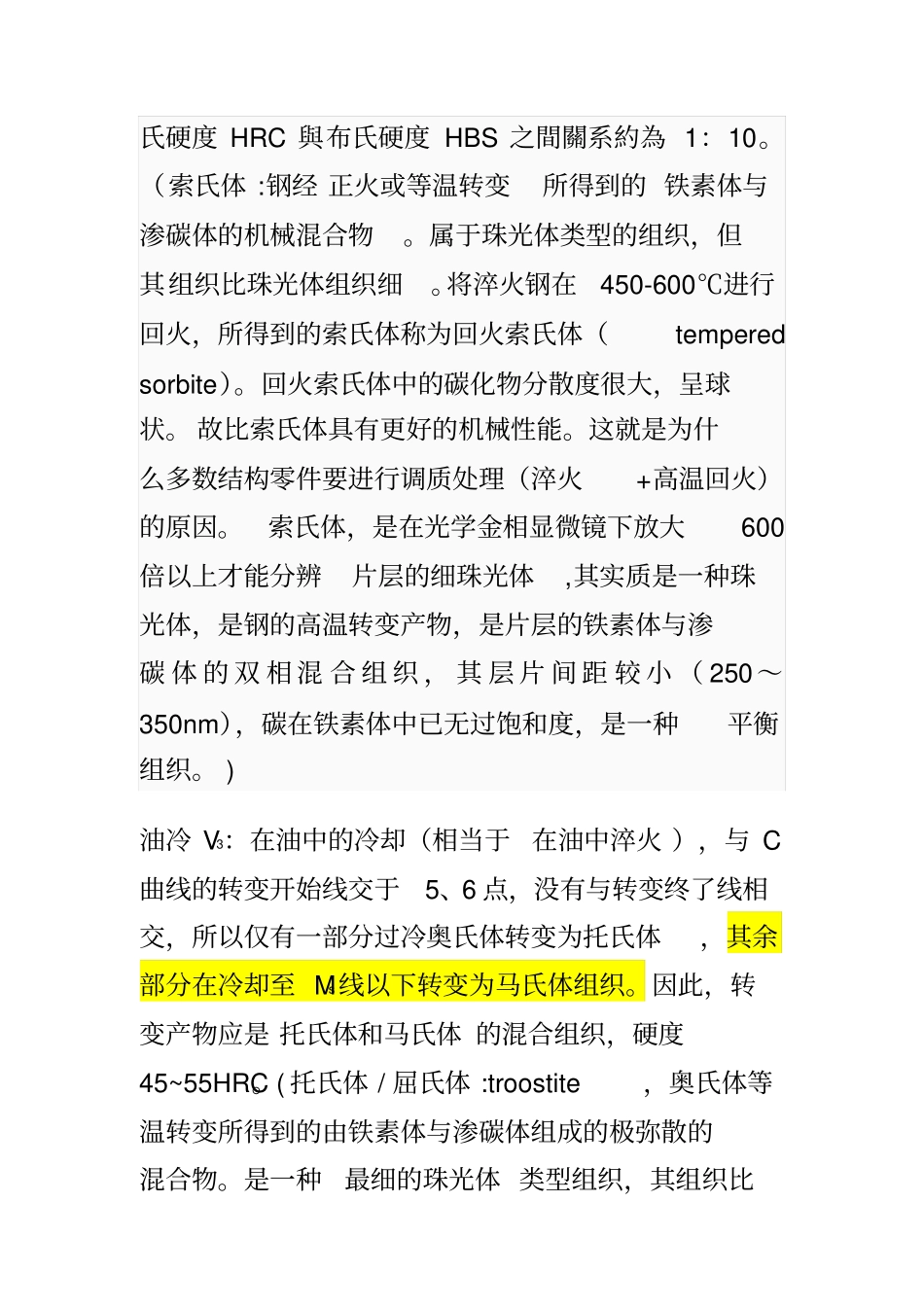

以共析鋼為例：共析鋼從高溫爐冷變成粗波來鐵空冷變成中波來鐵油冷變成細波來鐵+麻田散鐵+殘留沃斯田鐵水冷變成麻田散鐵+殘留沃斯田鐵產生殘留沃斯田鐵主要是因為冷卻速度不夠快，及冷卻液的冷卻能力。钢在冷却时的组织转变[连续冷却转变]：过冷奥氏体在一个温度范围内，随温度下降发生组织转变，同样可用“连续冷却转变曲线”“CCT曲线，C—continuous；C—cooling；T—transformation”分析组织转变过程和产物。共析钢的“CCT曲线”测量过程示意图如下图。图中V1（炉冷）、V2（空冷）、V3（油冷）、V4（水冷）代表热处理中四种常用的连续冷却方式。共析钢的连续转变图建立过程示意图（CCT曲线）炉冷V1：随炉冷却（相当于退火），比较缓慢，它分别与C曲线的转变开始和转变终了线相交于1、2点，这两点位于C曲线上部珠光体转变区域，估计它的转变产物为珠光体，硬度170~220HBS。（珠光体是奥氏体(奥氏体是碳溶解在γ－Fe中的间隙固溶体)发生共析转变所形成的铁素体与渗碳体的共析体。得名自其珍珠般（pearl-like）的光泽。其形态为铁素体薄层和渗碳体薄层交替重叠的层状复相物，也称片状珠光体。）空冷V2：在空气中冷却（相当于正火），它分别与C曲线的转变开始线和转变终了线相交于3、4点，位于C曲线珠光体转变区域中下部分，故可判断其转变产物为索氏体，硬度25~35HRC。在中等硬度情況下，洛氏硬度HRC與布氏硬度HBS之間關系約為1：10。（索氏体:钢经正火或等温转变所得到的铁素体与渗碳体的机械混合物。属于珠光体类型的组织，但其组织比珠光体组织细。将淬火钢在450-600℃进行回火，所得到的索氏体称为回火索氏体（temperedsorbite）。回火索氏体中的碳化物分散度很大，呈球状。故比索氏体具有更好的机械性能。这就是为什么多数结构零件要进行调质处理（淬火+高温回火）的原因。索氏体，是在光学金相显微镜下放大600倍以上才能分辨片层的细珠光体,其实质是一种珠光体，是钢的高温转变产物，是片层的铁素体与渗碳体的双相混合组织，其层片间距较小（250～350nm），碳在铁素体中已无过饱和度，是一种平衡组织。)油冷V3：在油中的冷却（相当于在油中淬火），与C曲线的转变开始线交于5、6点，没有与转变终了线相交，所以仅有一部分过冷奥氏体转变为托氏体，其余部分在冷却至Ms线以下转变为马氏体组织。因此，转变产物应是托氏体和马氏体的混合组织，硬度45~55HRC。(托氏体/屈氏体:troostite，奥氏体等温转变所得到的由铁素体与渗碳体组成的极弥散的混合物。是一种最细的珠光体类型组织，其组织比索氏体组织还细。钢经淬火后在300~450℃回火所得到的屈氏体称为回火屈氏体，是过冷奥氏体冷却到350~500℃左右形成的片间距约为300~800nm的珠光体。)（马氏体/麻田散铁，是纯金属或合金从某一固相转变成另一固相时的产物；马氏体最先在淬火钢中发现，是由奥氏体转变成的，是碳在α铁中的过饱和固溶体。马氏体的开始和终止温度，分别称为M始点和M终点；钢中的马氏体在显微镜下常呈针状，并伴有未经转变的奥氏体(残留奥氏体)；钢中的马氏体的硬度随碳量增加而增高；高碳钢的马氏体的硬度高而脆，而低碳钢的马氏体具有较高的韧性。）水冷V4：在水中冷却（相当于在水中淬火的），它不与C曲线相交，过冷奥氏体将直接冷却至Ms以下进行马氏体转变。最后得到马氏体和残余奥氏体组织，硬度55~65HRC。等温转变“TTT曲线”在连续冷却转变中的应用：由于连续冷却“CCT转变曲线”的测定较为困难，而连续冷却转变可以看作由许多温度相差很小的等温转变过程所组成的，所以连续冷却转变得到的组织可认为是不同温度下等温转变产物的混合物。故生产中常用TTT曲线（C曲线）近似地分析连续冷却过程。“TTT曲线”在连续冷却过程中的应用[马氏体]：碳在α-Fe中的过饱和固溶体称为马氏体，用符号“M”表示。在MS线以下过冷奥氏体发生的转变称马氏体转变，马氏体转变通常在连续冷却时进行，是一种低温转变。马氏体组织形貌：低碳马氏体组织通常呈板条状M；高碳马氏体组织通常呈针叶状M。马氏体转变马氏体的碳含量与性能的关系马氏体转变特点：奥氏体含碳量对马氏体转变温度的影响马氏体转变具有不完全性。奥氏体过冷...
