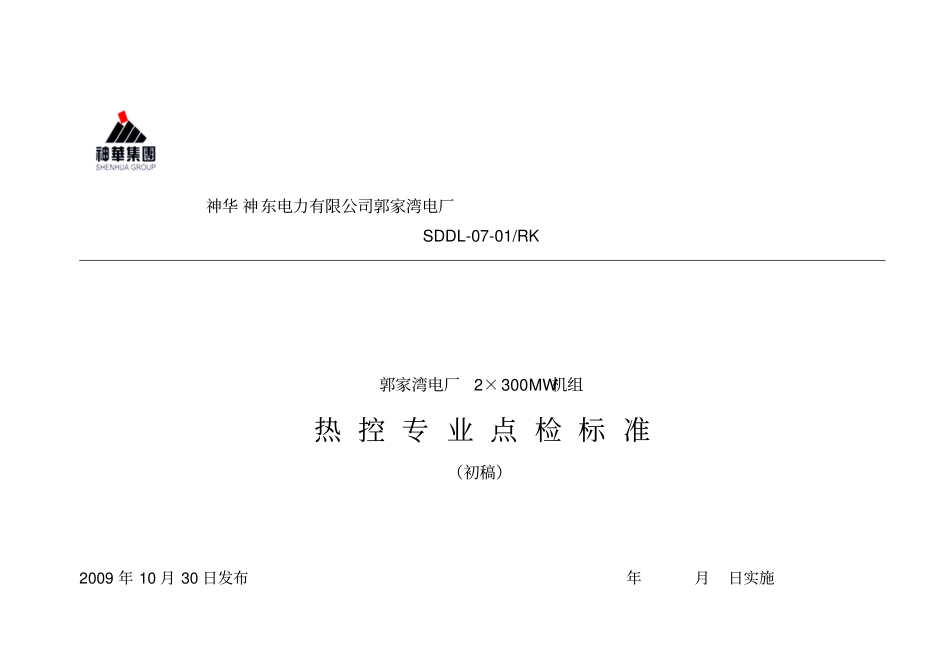

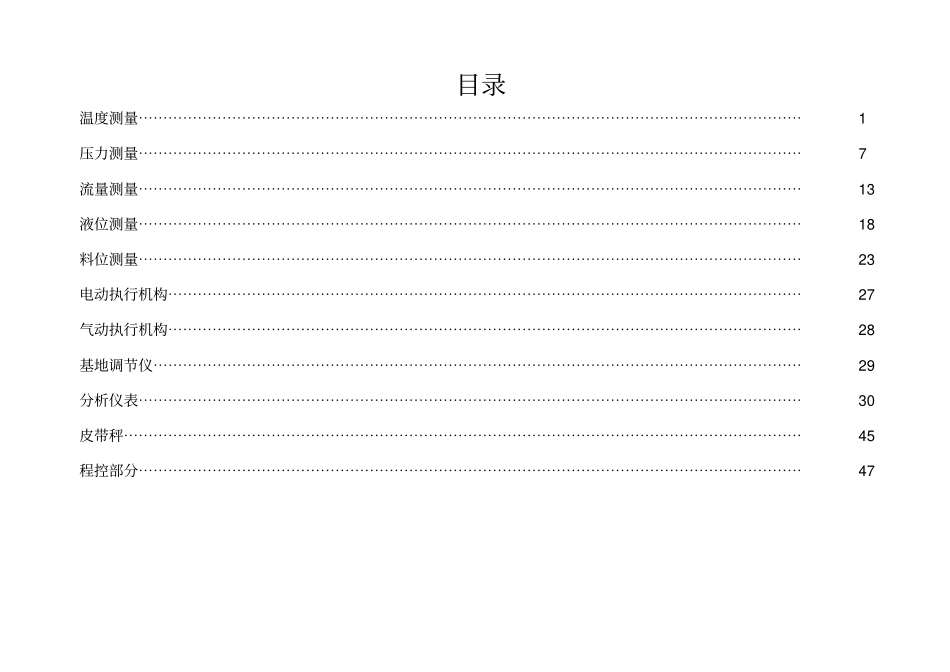

神华神东电力有限公司郭家湾电厂SDDL-07-01/RK郭家湾电厂2×300MW机组热控专业点检标准（初稿）2009年10月30日发布年月日实施规程控制表版本编号签发日期编写人下次复核日期初审人复审人批准人有否修订此次修订改动主要内容：受控扣章处领用时间领用人目录温度测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1压力测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7流量测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13液位测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18料位测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23电动执行机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27气动执行机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28基地调节仪⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29分析仪表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30皮带秤⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45程控部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯47第1页共60页点检标准格式设备名称：热电阻设备编码：序号部件编号点检部位点检项目点检内容点检周期设备状态点检方法点检标准运行停止1保护套管保护套管的外观检查并无渗漏磨损、裂纹、腐蚀、渗漏等W√目视保护套管无弯曲、扭斜、压扁、堵塞、裂纹、沙眼、磨损和严重腐蚀等缺陷，介质无渗漏现象2附件接线盒、盖板、螺丝、蛇皮管、铭牌标志等完整、牢固、清晰、可靠W√目视1、接线盒、盖板、螺丝等应完整2、蛇皮管完好、牢固3、铭牌标志应清楚4、各部分装配牢固可靠3感温元件与保护套管感温元件与保护套管之间以及双支感温元件之间绝缘Y√用绝缘电阻表测量≥20MΩ，当周围空气温度为5~35℃，相对湿度不大于85%时4外观卫生、油漆清洁、完整W√目视清洁，油漆完整，无明显划痕5感温元件外观和回路外观检查及元件是否短路、断路M√目视和用万用表测量1、骨架不得破裂2、无显著弯曲现象3、无短路或断路第2页共60页点检标准格式设备名称：热电偶设备编码：序号部件编号点检部位点检项目点检内容点检周期设备状态点检方法点检标准运行停止1保护套管保护套管的外观检查并无渗漏磨损、裂纹、腐蚀、渗漏等W√目视保护套管无弯曲、扭斜、压扁、堵塞、裂纹、沙眼、磨损和严重腐蚀等缺陷，介质无渗漏现象2附件接线盒、盖板、螺丝、蛇皮管、铭牌标志等完整、牢固、清晰、可靠W√目视1、接线盒、盖板、螺丝等应完整2、蛇皮管完好、牢固3、铭牌标志应清楚4、各部分装配牢固可靠3外观卫生、油漆清洁、完整W√目视清洁，油漆完整，无明显划痕4热接点焊接点牢固、无气孔Y√目视1、焊接牢固2、表面光滑无气孔5铂铑-铂等贵金属电偶电极外观腐蚀、损伤Y√目视、触摸无任何损伤，清洗后无色斑或发黑现象6壁温热电偶接触面严密、牢固M√目视壁温热电偶与被测表面接触良好7镍铬-镍硅等廉金属电偶电极外观腐蚀、损伤Y√目视、触摸1、无严重腐蚀2、无机械损伤第3页共60页点检标准格式设备名称：双金属温度计设备编码：序号部件编号点检部位点检项目点检内容点检周期设备状态点检方法点检标准运行停止1保护套管保护套管的外观检查并无渗漏磨损、裂纹、腐蚀、渗漏等W√目视保护套管无弯曲、扭斜、压扁、堵塞、裂纹、沙眼、磨损和严重腐蚀等缺陷，介质无渗漏现象2附件接线盒、盖板、螺丝、蛇皮管、铭牌标志等完整、牢固、清晰、可靠W√目视5、接线盒、盖板、螺丝等应完整6、蛇皮管完好、牢固7、铭牌标志应清楚8、各部分装配牢固可靠3外观卫生、油漆清洁、完整W√目视清洁，油漆...
