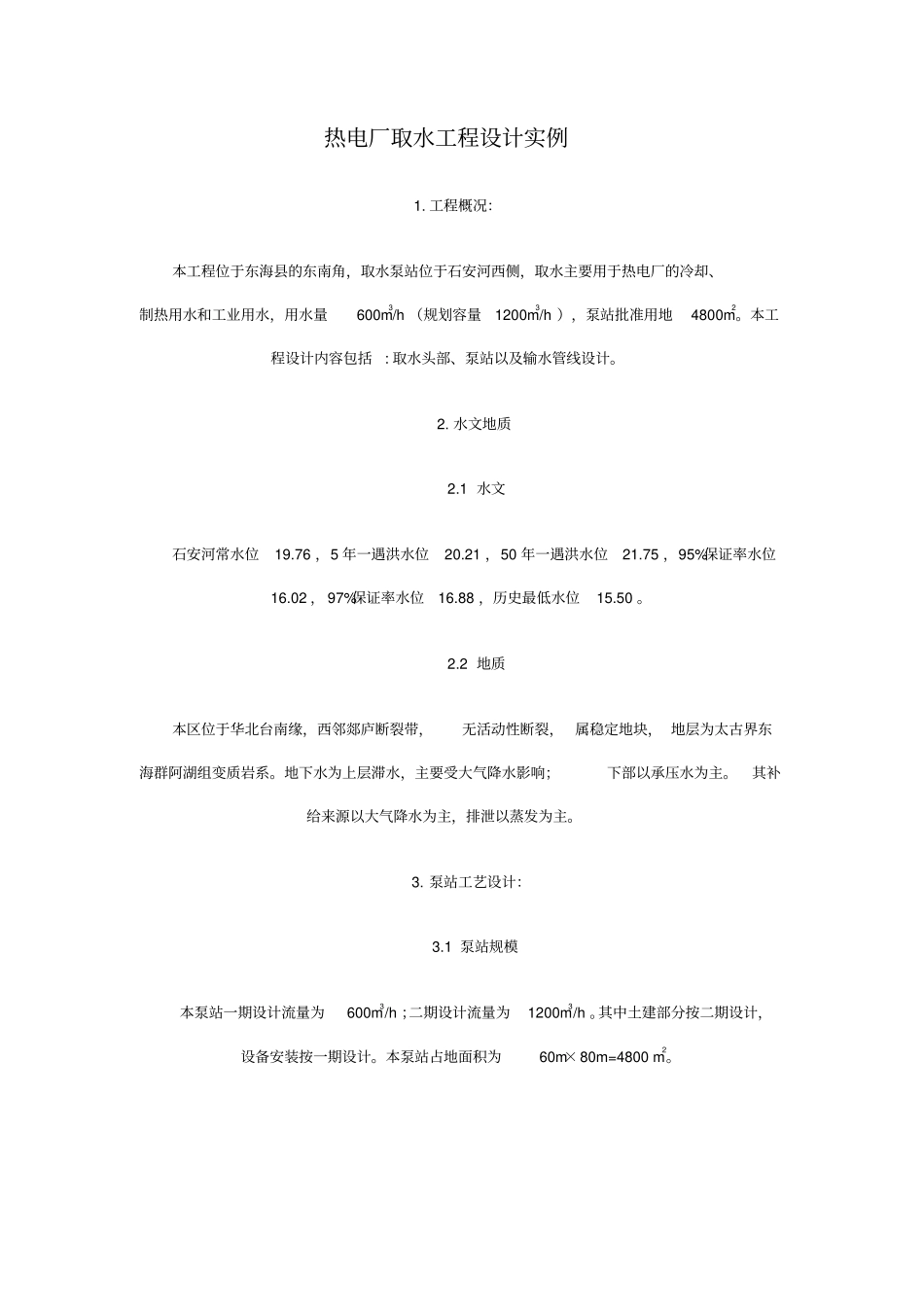

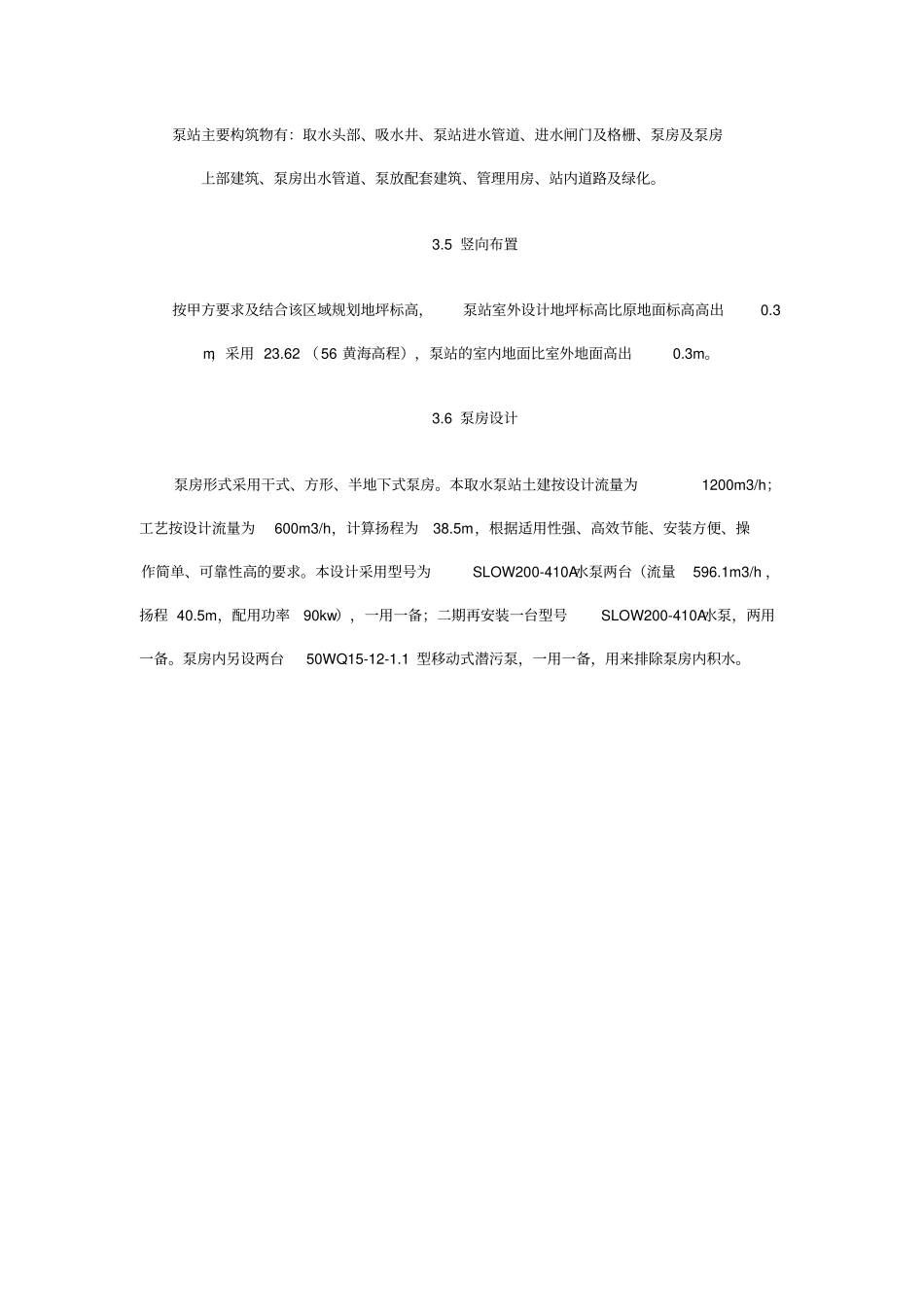

热电厂取水工程设计实例1.工程概况：本工程位于东海县的东南角，取水泵站位于石安河西侧，取水主要用于热电厂的冷却、制热用水和工业用水，用水量600m3/h（规划容量1200m3/h），泵站批准用地4800m2。本工程设计内容包括:取水头部、泵站以及输水管线设计。2.水文地质2.1水文石安河常水位19.76，5年一遇洪水位20.21，50年一遇洪水位21.75，95%保证率水位16.02，97%保证率水位16.88，历史最低水位15.50。2.2地质本区位于华北台南缘，西邻郯庐断裂带，无活动性断裂，属稳定地块，地层为太古界东海群阿湖组变质岩系。地下水为上层滞水，主要受大气降水影响；下部以承压水为主。其补给来源以大气降水为主，排泄以蒸发为主。3.泵站工艺设计：3.1泵站规模本泵站一期设计流量为600m3/h；二期设计流量为1200m3/h。其中土建部分按二期设计，设备安装按一期设计。本泵站占地面积为60m×80m=4800m2。取水头部的平剖面图3.2取水口：由于本工程取水安全性要求较高，采用自流进水。取水口按设计流量为1200m3/h一次建成，采用岸边式取水，取水头部内设格栅及旋转滤网，其中格栅采用膨胀螺栓进行固定。共设两套旋转滤网，一用一备，本工程采用内流式旋转滤网，其优点为格网工作面积得到充分利用，可增大设计水量，滤网上未冲净的杂质不会进入吸水井内，被截留的杂质在网外，容易清除及检查。最低设计水位按97%保证率水位，以历史最低水位校核。采用侧面进水，进水孔下缘距河底0.6m，进水孔上缘距离97%保证率水位0.52m。3.3吸水井：吸水井内设计两个SYZ800圆形闸门,以便旋转滤网检修时阻止河水直接进入吸水井。3.4平面布置泵站主要构筑物有：取水头部、吸水井、泵站进水管道、进水闸门及格栅、泵房及泵房上部建筑、泵房出水管道、泵放配套建筑、管理用房、站内道路及绿化。3.5竖向布置按甲方要求及结合该区域规划地坪标高，泵站室外设计地坪标高比原地面标高高出0.3m，采用23.62（56黄海高程），泵站的室内地面比室外地面高出0.3m。3.6泵房设计泵房形式采用干式、方形、半地下式泵房。本取水泵站土建按设计流量为1200m3/h；工艺按设计流量为600m3/h，计算扬程为38.5m，根据适用性强、高效节能、安装方便、操作简单、可靠性高的要求。本设计采用型号为SLOW200-410A水泵两台（流量596.1m3/h，扬程40.5m，配用功率90kw），一用一备；二期再安装一台型号SLOW200-410A水泵，两用一备。泵房内另设两台50WQ15-12-1.1型移动式潜污泵，一用一备，用来排除泵房内积水。取水泵房平剖面图泵房深度较大，采用机械通风方式。起重设备为SDXQ-1型手动单梁悬挂起重机，起重量为1吨，跨度为7.2m，起升高度为12m，轨道为22a工字钢。水泵出水管上安装多功能水泵控制阀，具有闸阀、止回阀和水锤消除器三种功能。3.7泵房建筑：本工程泵房部分：地下为现浇钢筋砼水池，地上为砼框架结构，耐火等级为民用建筑二级，抗震设防烈度为7度，建筑面积为290m2。3.8泵站辅助用房：本工程为一层砖混结构，耐火等级为民用建筑二级，抗震设防烈度为7度，本工程定位详总平面图。建筑面积为143.5m2，立面设计采用了平屋面，顶部饰以线脚。3.9附属设施排水：采用雨污分流的排水体制，厂区内的雨水通过雨水收集系统就近排入石安河，雨水管采用d400承插式钢筋砼管，坡度采用2‰，雨水采用石砌1.0mX1.0m检查井；污水收集管道采用d400承插式钢筋砼管，胶圈接口，污水处理采用埋地式钢板模块式污水处理设备WSZ-A0.5-5，出水BOD5为10～20mg/L，处理过的污水排入石安河。给水：在水厂辅助用房的西北侧打一自备井，采用水泵结合无塔供水器进行生活用水的供给。自备井、水泵及无塔供水器由甲方自己解决。绿化：泵站内除构筑物及道路外，其它空地均做适当绿化，分层次种植中低矮灌木和乔木，保持环境优美，泵站内绿化面积应达到40%以上。管理住房：本工程为一层砖混结构，耐火等级为民用建筑二级，抗震设防烈度为7度。本工程共四套住宅，每套建筑面积为212.22M2，两室一厅两卫，立面设计采用了坡屋面，檐部出挑，顶部饰以线脚，门厅带有柱廊和花岗岩台基等欧式元素，使建筑具有温馨的家居气氛。4.输水管道管道穿越涵洞剖面图根据用水量1200m3/h敷设一条D...
