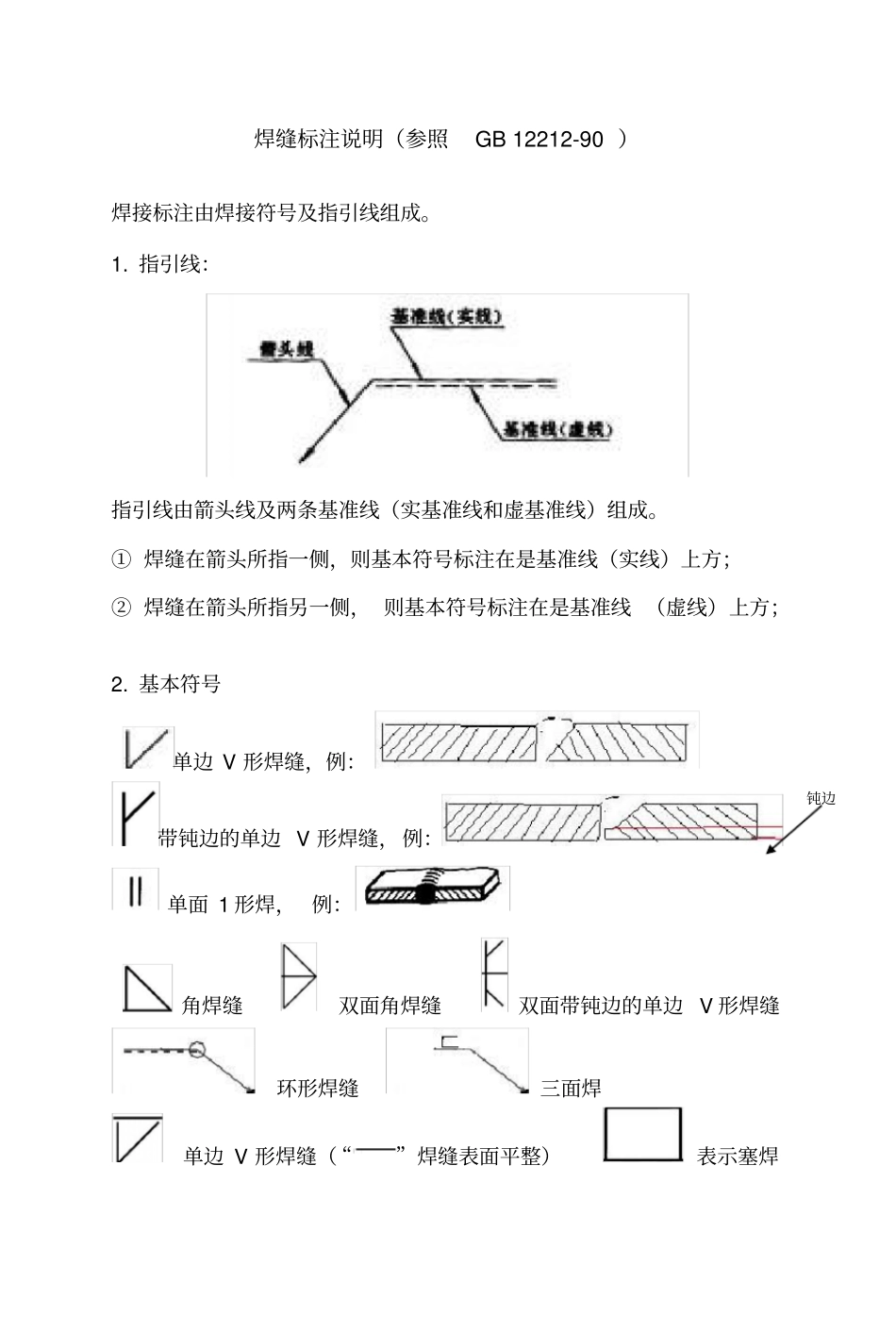

焊缝标注说明(参照GB12212-90)焊接标注由焊接符号及指引线组成。1.指引线:指引线由箭头线及两条基准线(实基准线和虚基准线)组成。①焊缝在箭头所指一侧,则基本符号标注在是基准线(实线)上方;②焊缝在箭头所指另一侧,则基本符号标注在是基准线(虚线)上方;2.基本符号单边V形焊缝,例:带钝边的单边V形焊缝,例:单面1形焊,例:角焊缝双面角焊缝双面带钝边的单边V形焊缝环形焊缝三面焊单边V形焊缝(“”焊缝表面平整)表示塞焊钝边3.字母的含义:S:熔透深度,即母材熔化的深度;d:塞焊或点焊的焊点直径;N:表示相同焊缝的条数;C:表示焊缝宽度;4.例子说明:表示箭头所指一侧为熔透深度是8mm的带钝边的单边V形环焊缝,箭头所指一侧的另一侧为环焊角焊缝,焊脚尺寸为a×5mm(a为1.414)。焊脚是从一个焊件上的焊趾到另一焊件表面的距离。表示两边都为角焊,焊脚尺寸为a5mm,50(50)表示50mm间隔50mm的断焊,N2表示相同焊缝条数为2条。直径为20mm的表面平整的断焊,N24表示相同塞焊有24个。表示熔透深度为25mm的表面平整的单边V形环焊缝。表示表面平整的熔透深度为4mm的I形焊缝,N2表示相同焊缝条数为2Z4表示焊脚尺寸为4mm,50mm间隔50mm的断焊,相同焊缝有2条
