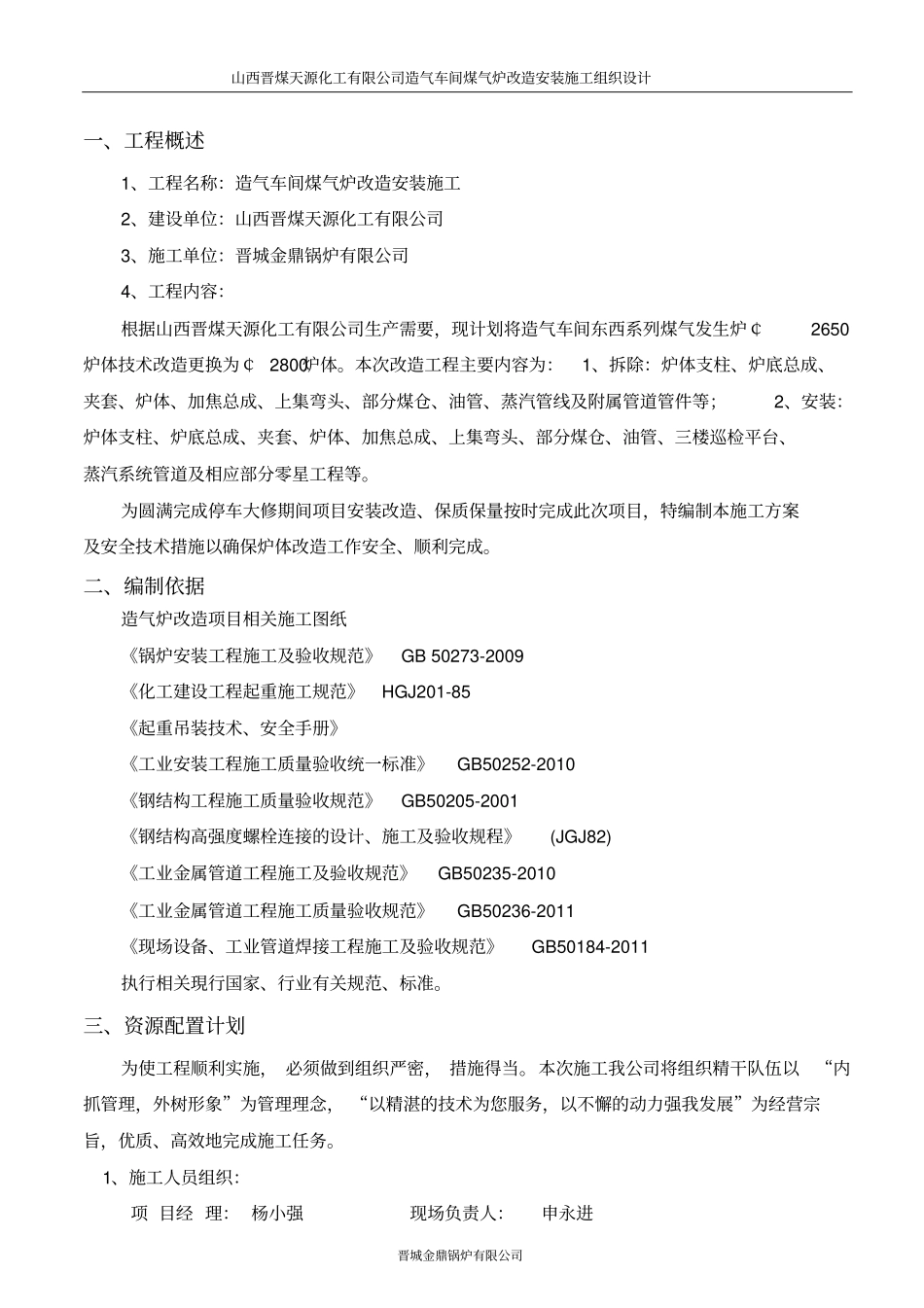

山西晋煤天源化工有限公司造气车间煤气炉改造安装施工组织设计晋城金鼎锅炉有限公司一、工程概述1、工程名称：造气车间煤气炉改造安装施工2、建设单位：山西晋煤天源化工有限公司3、施工单位：晋城金鼎锅炉有限公司4、工程内容：根据山西晋煤天源化工有限公司生产需要，现计划将造气车间东西系列煤气发生炉￠2650炉体技术改造更换为￠2800炉体。本次改造工程主要内容为：1、拆除：炉体支柱、炉底总成、夹套、炉体、加焦总成、上集弯头、部分煤仓、油管、蒸汽管线及附属管道管件等；2、安装：炉体支柱、炉底总成、夹套、炉体、加焦总成、上集弯头、部分煤仓、油管、三楼巡检平台、蒸汽系统管道及相应部分零星工程等。为圆满完成停车大修期间项目安装改造、保质保量按时完成此次项目，特编制本施工方案及安全技术措施以确保炉体改造工作安全、顺利完成。二、编制依据造气炉改造项目相关施工图纸《锅炉安装工程施工及验收规范》GB50273-2009《化工建设工程起重施工规范》HGJ201-85《起重吊装技术、安全手册》《工业安装工程施工质量验收统一标准》GB50252-2010《钢结构工程施工质量验收规范》GB50205-2001《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82)《工业金属管道工程施工及验收规范》GB50235-2010《工业金属管道工程施工质量验收规范》GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》GB50184-2011执行相关現行国家、行业有关规范、标准。三、资源配置计划为使工程顺利实施，必须做到组织严密，措施得当。本次施工我公司将组织精干队伍以“内抓管理，外树形象”为管理理念，“以精湛的技术为您服务，以不懈的动力强我发展”为经营宗旨，优质、高效地完成施工任务。1、施工人员组织：项目经理：杨小强现场负责人：申永进山西晋煤天源化工有限公司造气车间煤气炉改造安装施工组织设计晋城金鼎锅炉有限公司技术负责人：刘少华安全负责人：韩鹏阁质量负责人：蒋金良2、单台炉施工人员组织：起重工4人焊工5人管工3人配合工人若干；3、施工机具：单台炉计划投入主要施工机具和措施用料序号名称规格单位数量备注1手拉葫芦3t台32手拉葫芦5t台23手拉葫芦10t台54钢丝绳套Φ34.5-6×37+12m根5主吊绳5钢丝绳套Φ34.5-6×37+14m根2主吊绳6钢丝绳套Φ24.5-6×37+16m根2内部散装部件吊装绳7钢丝绳套Φ24.5-6×37+14m根2内部散装部件吊装绳8钢丝绳套Φ24.5-6×37+13m根2内部散装部件吊装绳9钢丝绳套Φ24.5-6×37+11m根4内部散装部件吊装绳10钢丝绳夹Y-25个411D形卸扣5t级个412棕绳Φ1610m根2溜绳13枕木2500×250×250根814电焊机400型台615氧气乙炔套416炉盘专用紧固扳手套1其他零星（辅助）工具：若干；四、施工期前的准备1、施工人员首先应认真阅读检修任务书内容及熟悉现场。2、施工前，要认真检查影响拆除工程安全施工的各种管线的切断、临时支护等工作是否完毕，确认安全后方可施工。清理被拆除建筑物倒塌范围内的物资、设备，不能搬迁的须妥善加以防护。3、疏通运输道路，接通施工中临时用水、电源。山西晋煤天源化工有限公司造气车间煤气炉改造安装施工组织设计晋城金鼎锅炉有限公司4、组织现场施工人员掌握施工方案，明确质量标准、工艺流程和安全要求。编制工序作业指导书，并做好技术交底工作。5、作业人员要经过培训，掌握施工枝术要点和基本枝能，重要工序由熟练作业人员担当。6、停车前组织预制好设备筒体、顶盖组对焊接，炉体支柱预制，夹套破渣条焊接等及其他相应管道及附件的预制完成。7、停车前保证每台炉所需工机具到场布置完毕，施工用电及配电柜固定安放并接好电源。8、为了使各项施工项目顺利进行，做到各项工作有章可循，工程项目部在公司制度汇编的基础上要建立健全工地的各项管理制度，主要包括以下内容：各管理人员责任制度，各工种岗位职责制度。五、施工方案及注意事项1、停炉后施工开始选调点在煤气炉主体支架横梁上，并且分别垂直于灰仓两侧；选用长为2米Φ34.5-6×37+1-170的主吊绳套攀挂在横梁上，然后分别把4台10t吊链挂在已固定好的主绳套吊点上；接着用长为4米Φ34.5-6×37+1-170的绳套攀挂于底盘底部绳头分别挂于已挂好的10t吊链吊钩上，...
