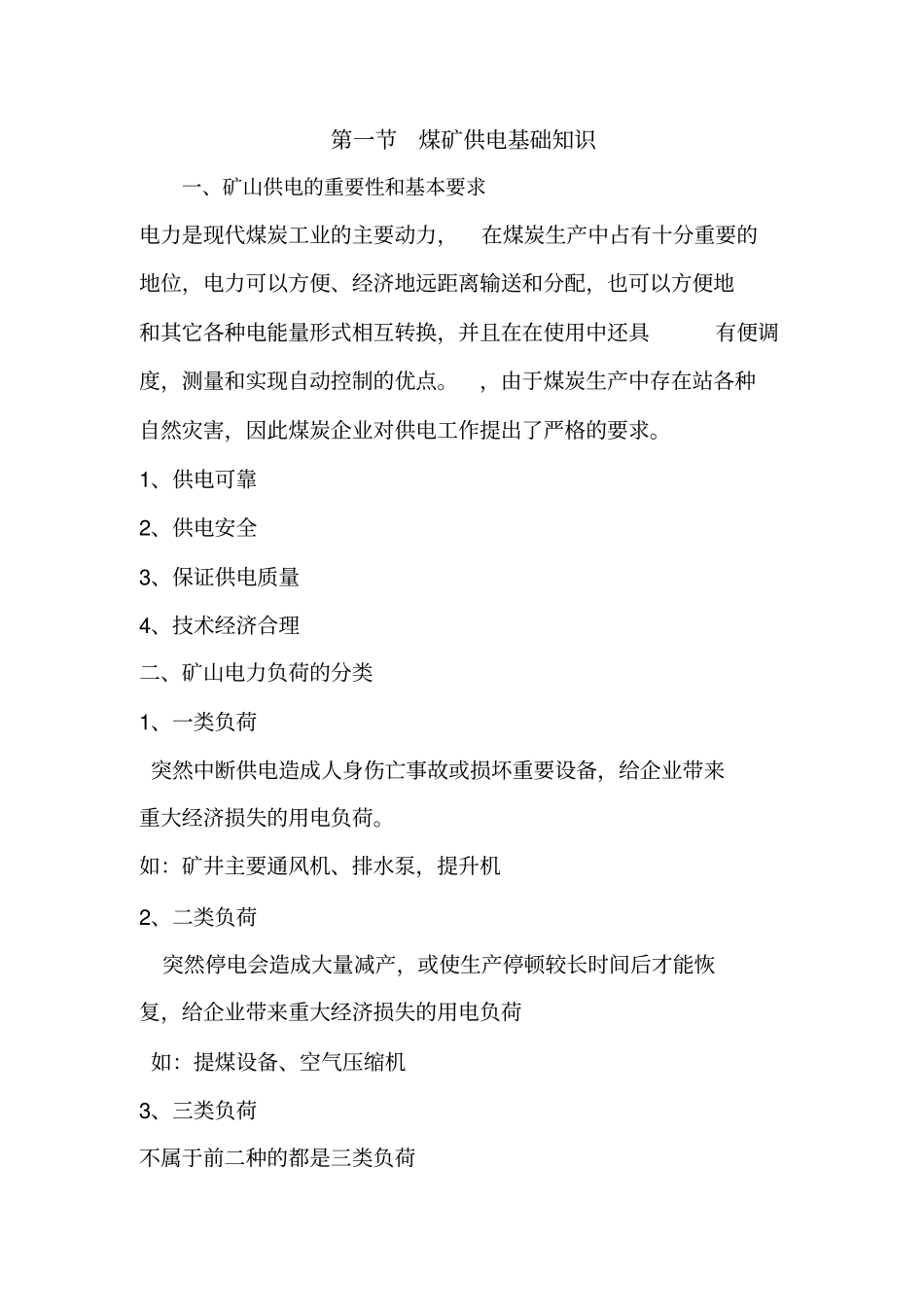

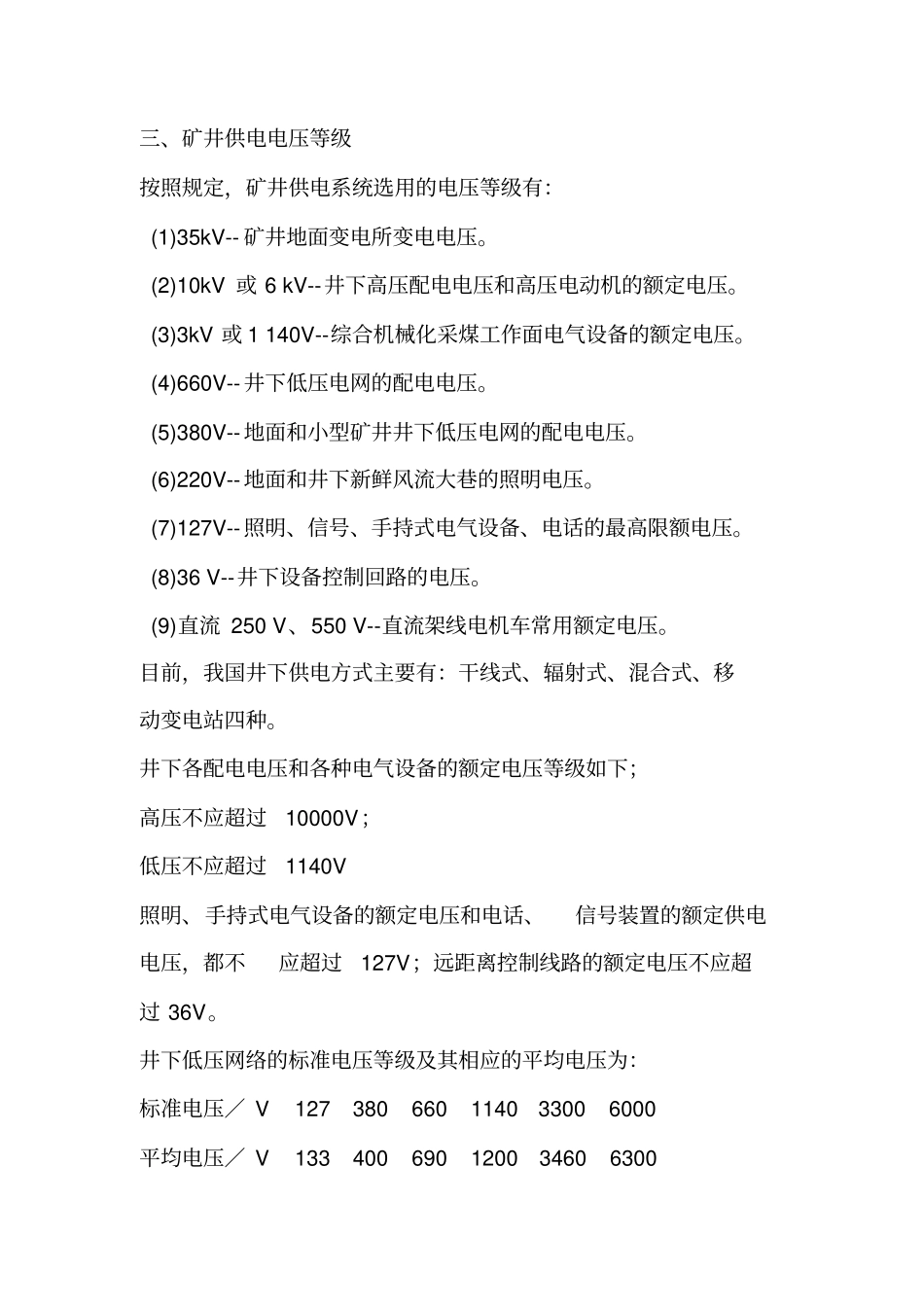

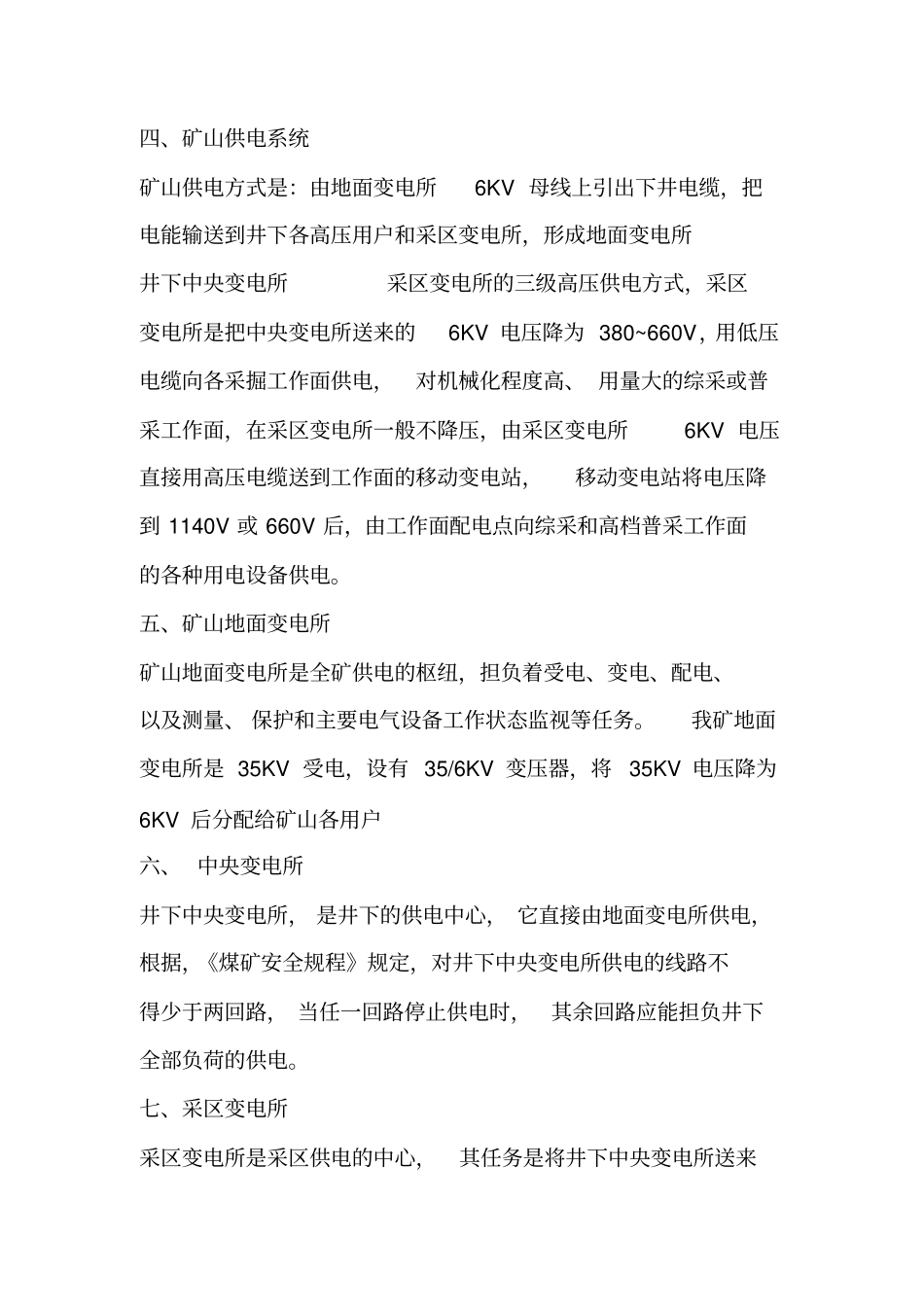

第一节煤矿供电基础知识一、矿山供电的重要性和基本要求电力是现代煤炭工业的主要动力，在煤炭生产中占有十分重要的地位，电力可以方便、经济地远距离输送和分配，也可以方便地和其它各种电能量形式相互转换，并且在在使用中还具有便调度，测量和实现自动控制的优点。，由于煤炭生产中存在站各种自然灾害，因此煤炭企业对供电工作提出了严格的要求。1、供电可靠2、供电安全3、保证供电质量4、技术经济合理二、矿山电力负荷的分类1、一类负荷突然中断供电造成人身伤亡事故或损坏重要设备，给企业带来重大经济损失的用电负荷。如：矿井主要通风机、排水泵，提升机2、二类负荷突然停电会造成大量减产，或使生产停顿较长时间后才能恢复，给企业带来重大经济损失的用电负荷如：提煤设备、空气压缩机3、三类负荷不属于前二种的都是三类负荷三、矿井供电电压等级按照规定，矿井供电系统选用的电压等级有：(1)35kV--矿井地面变电所变电电压。(2)10kV或6kV--井下高压配电电压和高压电动机的额定电压。(3)3kV或1140V--综合机械化采煤工作面电气设备的额定电压。(4)660V--井下低压电网的配电电压。(5)380V--地面和小型矿井井下低压电网的配电电压。(6)220V--地面和井下新鲜风流大巷的照明电压。(7)127V--照明、信号、手持式电气设备、电话的最高限额电压。(8)36V--井下设备控制回路的电压。(9)直流250V、550V--直流架线电机车常用额定电压。目前，我国井下供电方式主要有：干线式、辐射式、混合式、移动变电站四种。井下各配电电压和各种电气设备的额定电压等级如下；高压不应超过10000V；低压不应超过1140V照明、手持式电气设备的额定电压和电话、信号装置的额定供电电压，都不应超过127V；远距离控制线路的额定电压不应超过36V。井下低压网络的标准电压等级及其相应的平均电压为：标准电压／V127380660114033006000平均电压／V133400690120034606300四、矿山供电系统矿山供电方式是：由地面变电所6KV母线上引出下井电缆，把电能输送到井下各高压用户和采区变电所，形成地面变电所井下中央变电所采区变电所的三级高压供电方式，采区变电所是把中央变电所送来的6KV电压降为380~660V，用低压电缆向各采掘工作面供电，对机械化程度高、用量大的综采或普采工作面，在采区变电所一般不降压，由采区变电所6KV电压直接用高压电缆送到工作面的移动变电站，移动变电站将电压降到1140V或660V后，由工作面配电点向综采和高档普采工作面的各种用电设备供电。五、矿山地面变电所矿山地面变电所是全矿供电的枢纽，担负着受电、变电、配电、以及测量、保护和主要电气设备工作状态监视等任务。我矿地面变电所是35KV受电，设有35/6KV变压器，将35KV电压降为6KV后分配给矿山各用户六、中央变电所井下中央变电所，是井下的供电中心，它直接由地面变电所供电，根据，《煤矿安全规程》规定，对井下中央变电所供电的线路不得少于两回路，当任一回路停止供电时，其余回路应能担负井下全部负荷的供电。七、采区变电所采区变电所是采区供电的中心，其任务是将井下中央变电所送来的6KV高压电缆降为380V~660V低压，向采掘工作面配电点及其它电气设备供电。第二节煤矿供电具体计算首先根据采掘供电系统拟定的原则，确定采掘区供电系统图及供电方式。采掘供电设计有以下几部分组成1、采区变电所、工作面配点及移动变电站的确定2、采掘供电系统的拟订3、负荷统计与变压器选择4、供电电缆的选择5、短路电流的计算6、电气设备的选择7、保护装置的整定计算供电系统图、机巷及切眼上段机巷及切眼延长段1716151413121110d5616A=LIHd(2)=1189m1274m=(2)dHIL=569Ad4d31035A=LIHd(2)=690md22248A=LIHd(2)=294mU3×16-2mU3×16-2mU3×16-65mU3×35-90mU3×35-50mU3×16-80mU3×35-80mU3×35-135mU3×35-2mU3×35-80mU3×35-50mU3×50-90m25kwBKD9-200BQD7-80NZZ8L-2.5煤电钻1.2KW绞车25kw25kw绞车25kw绞车BQD7-809BQD7-80N绞车25kw8BQD7-80N绞车绞车11.4KWBQD7-80N5北二下部变电所扒矸机1.2KW煤电钻BQD7-80BQD7-80NZZ8L-2.525kw绞车BQD7-80N7U3×35-80mBQD7-80照明4396#5950#1495#7119#6BQD7-80N绞车25kw15kwU3×16-2mU3×50-2mU3×50...
