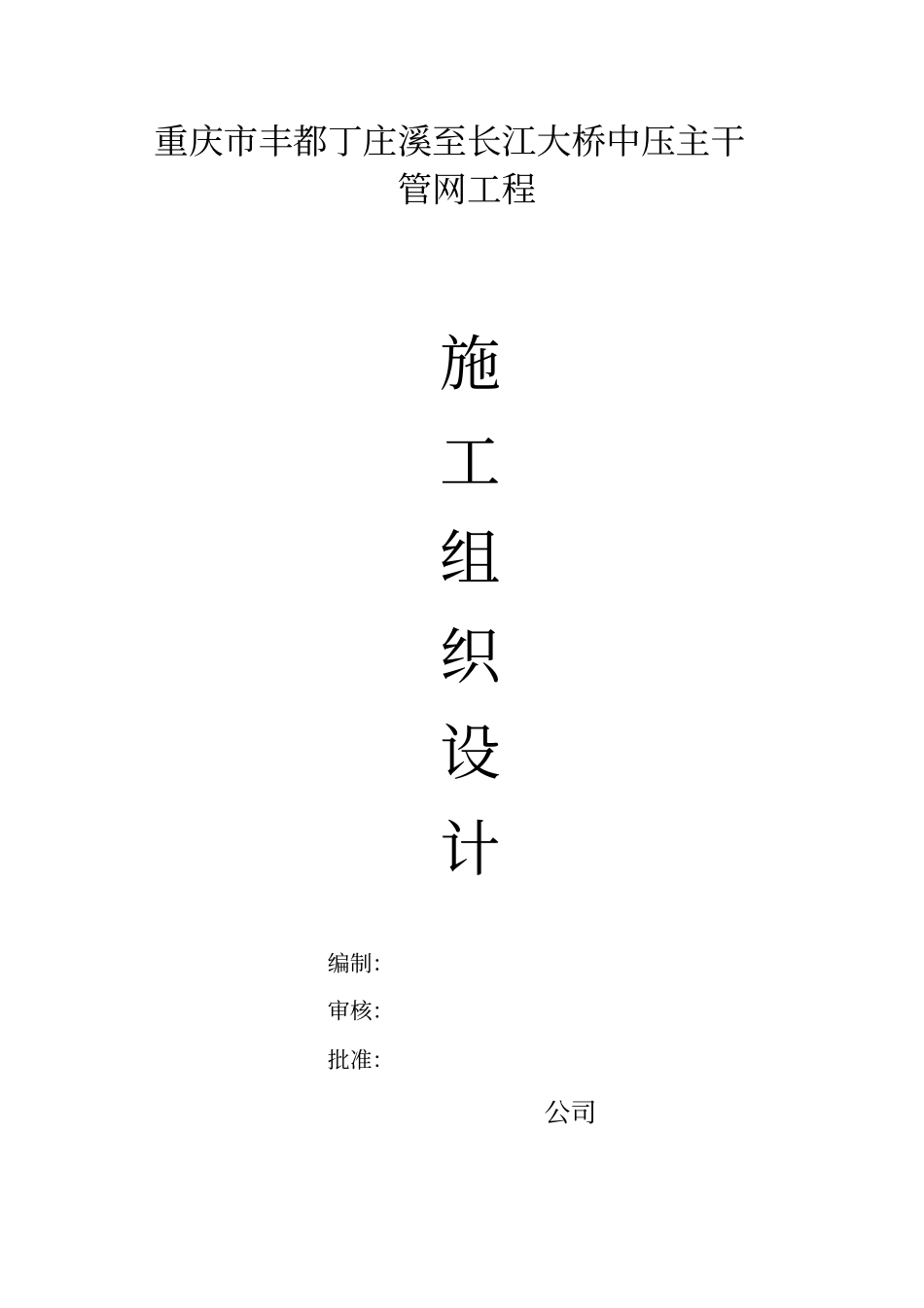

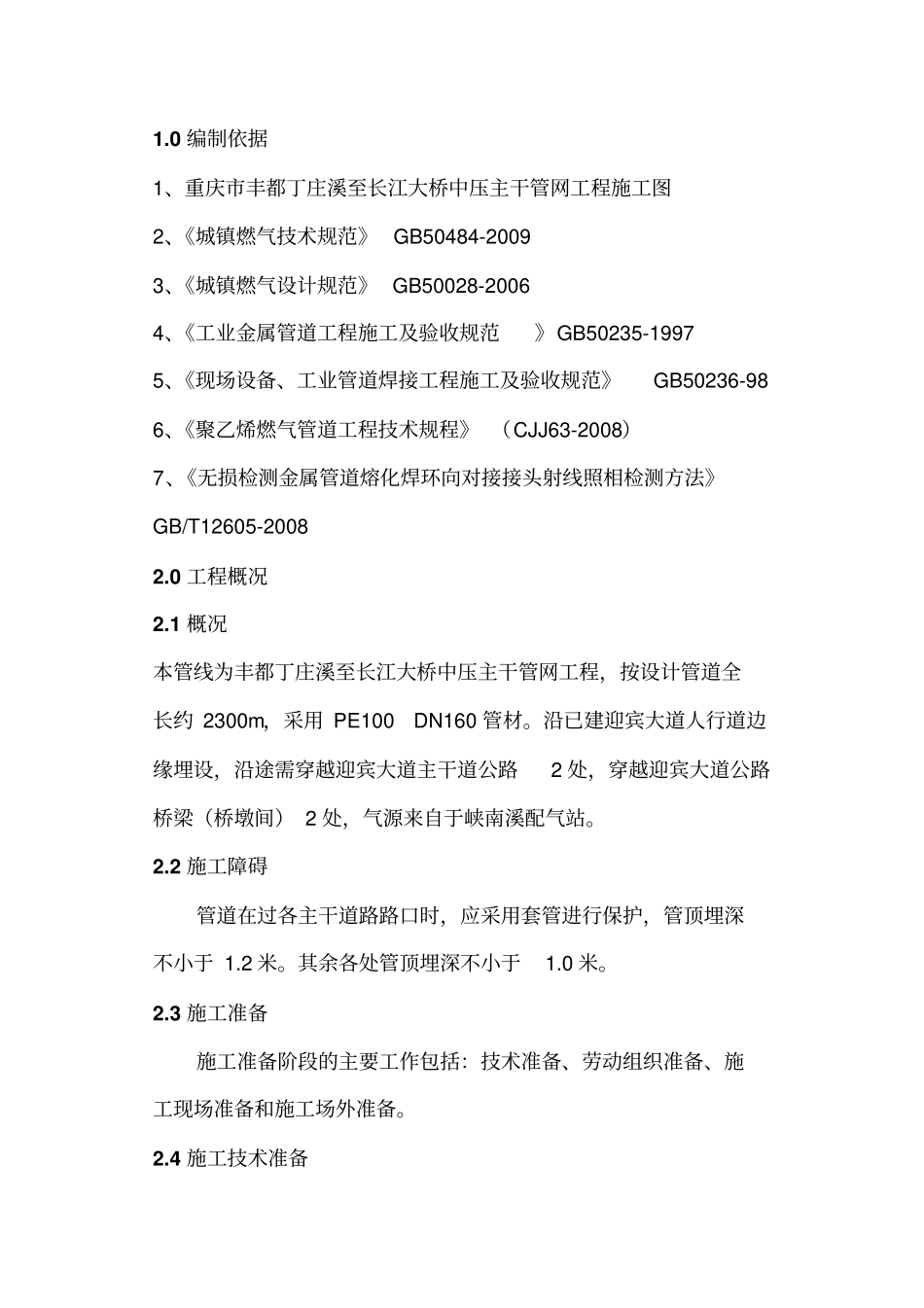

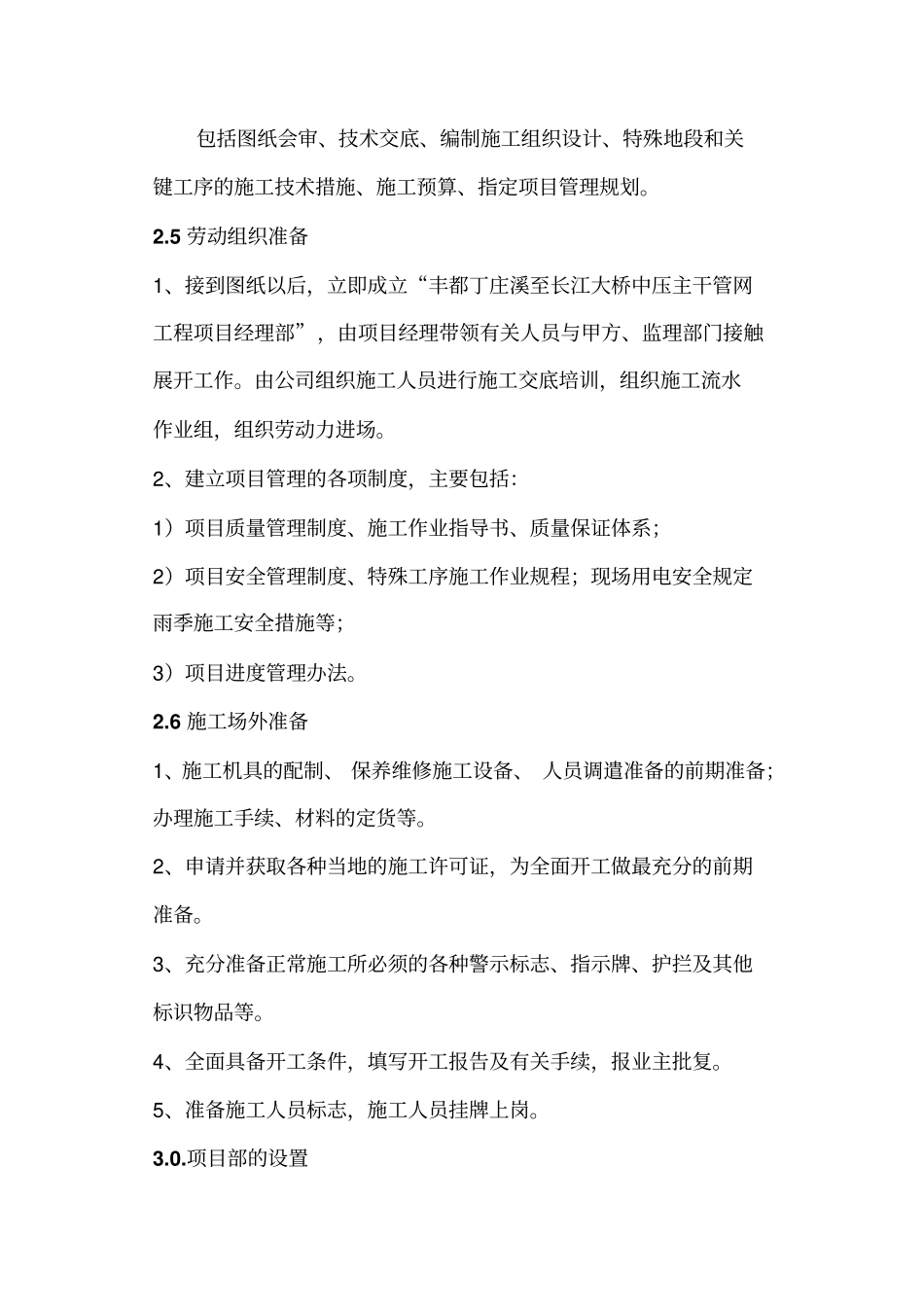

重庆市丰都丁庄溪至长江大桥中压主干管网工程施工组织设计编制：审核：批准：公司1.0编制依据1、重庆市丰都丁庄溪至长江大桥中压主干管网工程施工图2、《城镇燃气技术规范》GB50484-20093、《城镇燃气设计规范》GB50028-20064、《工业金属管道工程施工及验收规范》GB50235-19975、《现场设备、工业管道焊接工程施工及验收规范》GB50236-986、《聚乙烯燃气管道工程技术规程》（CJJ63-2008）7、《无损检测金属管道熔化焊环向对接接头射线照相检测方法》GB/T12605-20082.0工程概况2.1概况本管线为丰都丁庄溪至长江大桥中压主干管网工程，按设计管道全长约2300m，采用PE100DN160管材。沿已建迎宾大道人行道边缘埋设，沿途需穿越迎宾大道主干道公路2处，穿越迎宾大道公路桥梁（桥墩间）2处，气源来自于峡南溪配气站。2.2施工障碍管道在过各主干道路路口时，应采用套管进行保护，管顶埋深不小于1.2米。其余各处管顶埋深不小于1.0米。2.3施工准备施工准备阶段的主要工作包括：技术准备、劳动组织准备、施工现场准备和施工场外准备。2.4施工技术准备包括图纸会审、技术交底、编制施工组织设计、特殊地段和关键工序的施工技术措施、施工预算、指定项目管理规划。2.5劳动组织准备1、接到图纸以后，立即成立“丰都丁庄溪至长江大桥中压主干管网工程项目经理部”，由项目经理带领有关人员与甲方、监理部门接触展开工作。由公司组织施工人员进行施工交底培训，组织施工流水作业组，组织劳动力进场。2、建立项目管理的各项制度，主要包括：1）项目质量管理制度、施工作业指导书、质量保证体系；2）项目安全管理制度、特殊工序施工作业规程；现场用电安全规定雨季施工安全措施等；3）项目进度管理办法。2.6施工场外准备1、施工机具的配制、保养维修施工设备、人员调遣准备的前期准备；办理施工手续、材料的定货等。2、申请并获取各种当地的施工许可证，为全面开工做最充分的前期准备。3、充分准备正常施工所必须的各种警示标志、指示牌、护拦及其他标识物品等。4、全面具备开工条件，填写开工报告及有关手续，报业主批复。5、准备施工人员标志，施工人员挂牌上岗。3.0.项目部的设置项目组织机构及职能1.项目经理：2.技术管理：3.生产协调：4.材料管理：5.合同成本管理：6.后勤保障管理：3.1施工安排及方法3.1.1.施工安排：施工前，图纸会审（技术交底）现场查看，针对该工程工期紧,施工段面集中的特点，现场安排一个安装施工队负责直线段施工。为保证主体工程顺利施工，土方施工和材料施工专门组织专业施工队负责。3.1.2.施工方法：1、沟槽开挖、回填、地貌回复采用人工进行；2、钢管组对焊接：直线段施工采用沟上组焊，连头施工采用沟下组焊对口进行，焊接采用氩弧焊打底，手工电弧焊盖面。3、热熔焊接口连接步骤材料准备→加紧→切削→对中→加热→切换→熔融对接→冷却→对接完成3、1材料准备1）、将焊机各部件的电源接通。必须使用220V、50Hz的交流电，电压变化在±10%以内，电源应有接地线；同时应保证加热板表面清洁、没有划伤。2）、将泵站与机架用液压导线接通。连接前应检查并清理接头处的污物，以避免污物进入液压系统，进而损坏液压器件；液压导线接好后，应锁定接头部分，以防止高压工作时接头被打开的危险。按选定的工作模式输入焊接数据：直径；璧厚或SDR值；加热板的温度设定；焊工代号。3、2加紧将管道或管件置于平坦位置，放于对接机上，留足10～20mm的切削余量；根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。3、3切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。1）、将机架打开，放入铣刀，旋转锁紧旋钮，将铣刀固定在机架上。启动泵站时，应在方向控制手柄处于中位时进行，严禁在高压下启动。2）、启动铣刀，闭合夹具，对管子管件的端面进行切削。3）、当形成连续的切削时，降压，打开夹具，关闭铣刀。此过程一定要按照先降压，在打开夹具，最后关闭铣刀的顺序进行。4）、取下铣刀，闭合夹具，检查管子两端的间隙（间隙量不得大于0.3mm）。从机架上取下铣刀时，应避免铣刀与端面碰撞，如已发生需要重新铣削；铣削好的...
