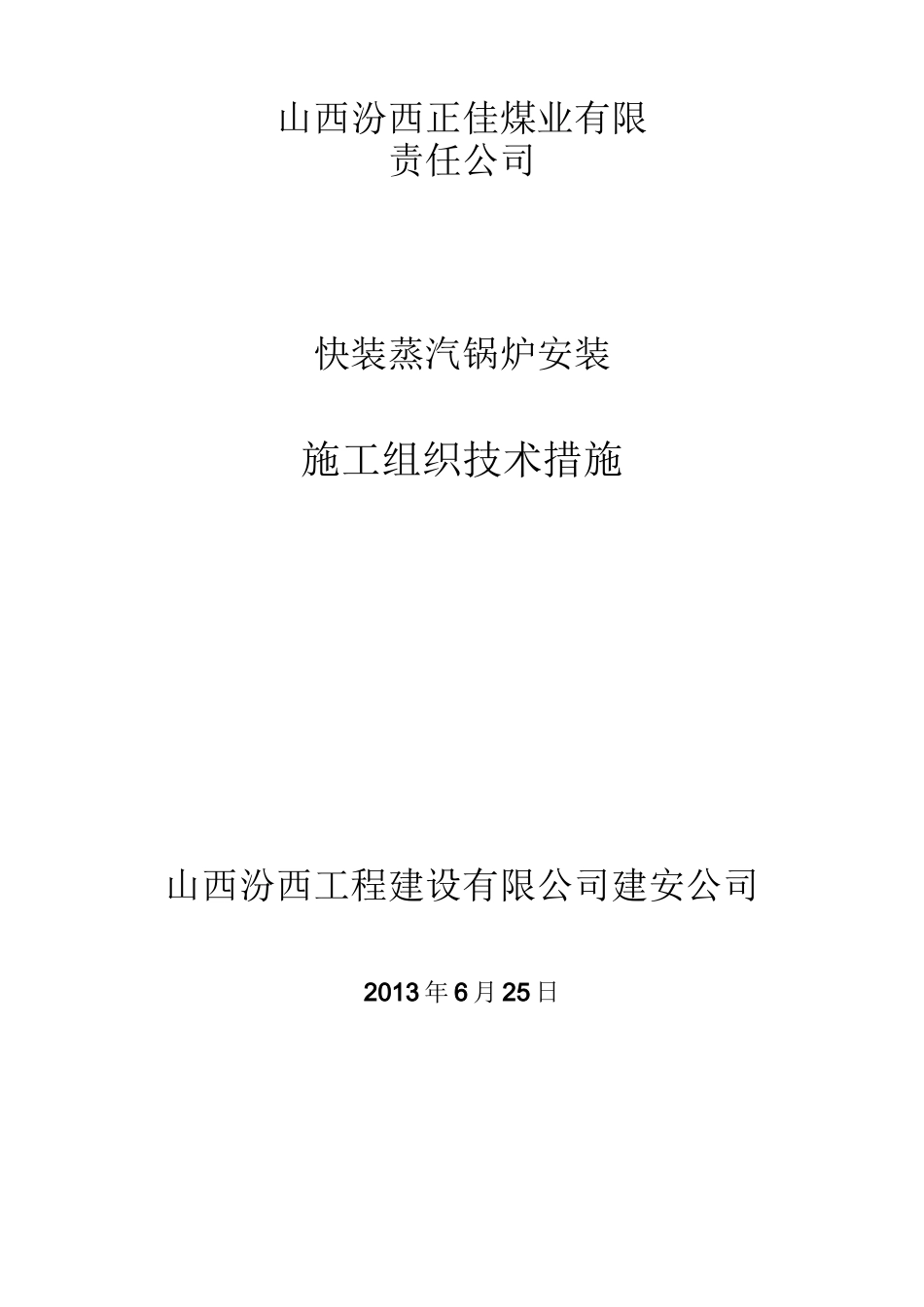

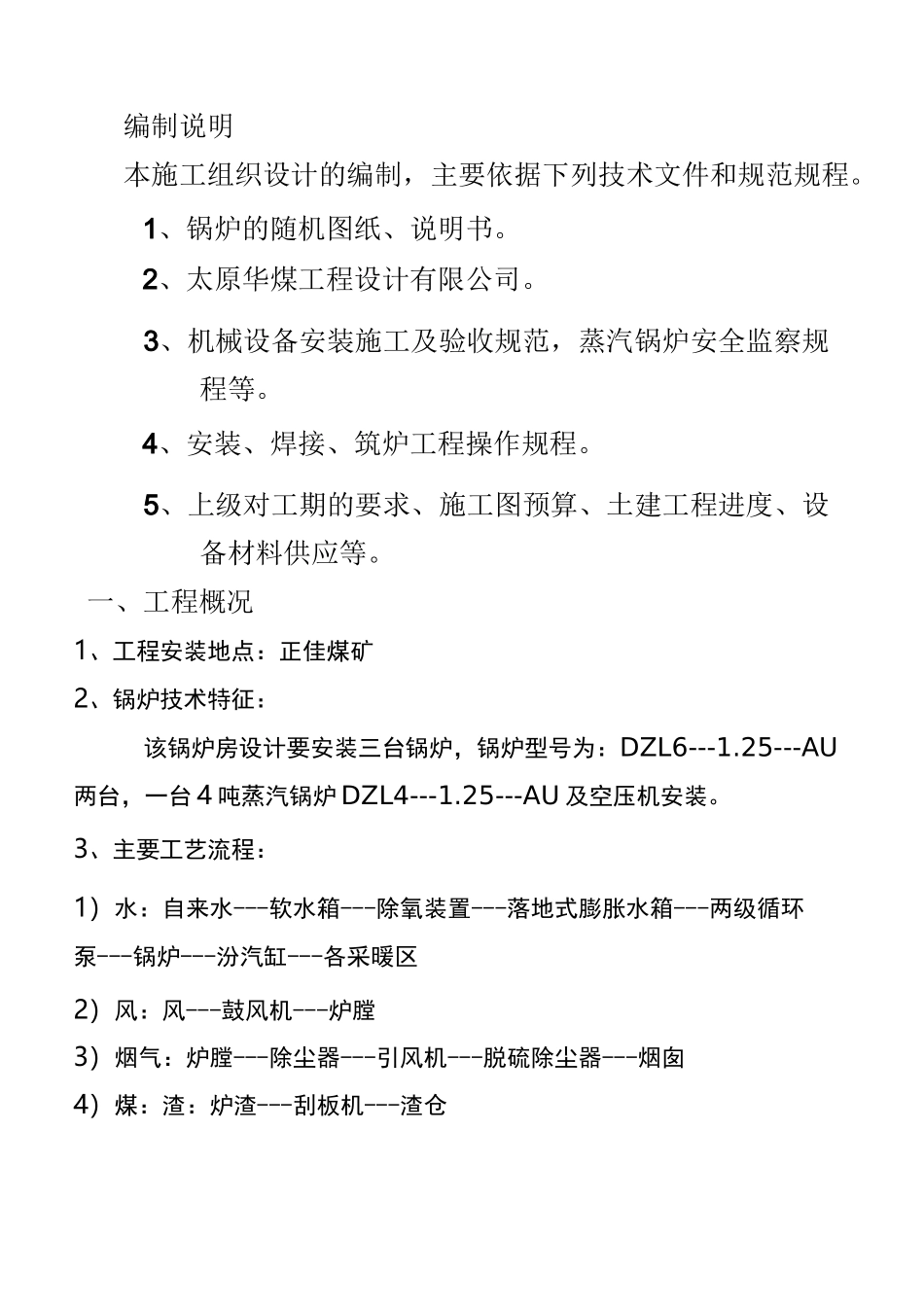

山西汾西正佳煤业有限责任公司快装蒸汽锅炉安装施工组织技术措施山西汾西工程建设有限公司建安公司2013年6月25日目录编制说明本施工组织设计的编制，主要依据下列技术文件和规范规程。1、锅炉的随机图纸、说明书。2、太原华煤工程设计有限公司。3、机械设备安装施工及验收规范，蒸汽锅炉安全监察规程等。4、安装、焊接、筑炉工程操作规程。5、上级对工期的要求、施工图预算、土建工程进度、设备材料供应等。一、工程概况1、工程安装地点：正佳煤矿2、锅炉技术特征：该锅炉房设计要安装三台锅炉，锅炉型号为：DZL6---1.25---AU两台，一台4吨蒸汽锅炉DZL4---1.25---AU及空压机安装。3、主要工艺流程：1）水：自来水---软水箱---除氧装置---落地式膨胀水箱---两级循环泵---锅炉---汾汽缸---各采暖区2）风：风---鼓风机---炉膛3）烟气：炉膛---除尘器---引风机---脱硫除尘器---烟囱4）煤：渣：炉渣---刮板机---渣仓4、电器工程：电器工程包括锅炉设备配电、水处理、除尘器间、水泵房、控制室，电源及动力配电箱等。向各车间供电，各车间采用就地控制。5、设备材料供应、保管及存放场地：设备由厂家送至场地，锅炉大件存放于锅炉房或附近地方，小件存放在锅炉房内，办理签证，并派人妥善保管。6、大件运输吊装：因施工场地狭小，首先要平整、压实施工场地，因锅炉房圈梁低锅炉高无法平地托运、跨度大，待锅炉运到后采用500吨大型吊车,吊在锅炉基础上用水平仪操平找正按施工规范要求施工，锅炉安装完毕后根据图纸要求固定锅炉本体。工期安排：依据上级对工期的安排，2013年8月15日验收移交，详见附表。7、施工方法：由于工期短，工程量大，所以安装工期采用平行、交叉作业，以锅炉本体安装为主要工作线，其它工程穿插进行。二、施工前的准备工作1、施工前先组织有关人员对图纸进行会审，接下来组织技术人员对图纸进行研究，做好各项计划，编制施工组织设计，以便指导施工。2、厂家、建设单位、施工单位三家对到货设备进行庆典、检查，并做好记录。四、安装工艺及质量标准1、安装顺序见下表格V锅炉妥装顺序条块图＞2、锅炉安装前应复核尺寸，其允许范围如下列表项次项目允许mm1基础坐标位置（纵、横轴线丿±202基础各不同平面的标高+0，-203基础上平面外形尺寸±204凸台上平面的外形尺寸，凹穴尺寸5基础上平面的不平度每米/全长5，206竖直偏差每米/全长5，207预埋地脚螺栓标高（顶端丿+208中心距0，±29预留地脚螺栓标高中心位置深度孔壁垂直度0，103、基础验收合格，在基础上放出锅炉的纵、横中心线及其它设备的中心线。1）纵向基准线：自炉前到炉后（炉排的纵向中心线亦应放出）2）横向基准线：一般可采用前柱中心线，放出炉排前后轴中心线。三、水压试验（一）、水压试验前的准备工作1、水压试验是检验锅炉变压系统严密性手段，试验范围包括，受热面、本体管路等；实验的全部系统均已安装完毕，并检查是否堵塞，安全阀可装临时盲板，不参加试压，以免损坏。2、试压力用的压力表，应该经过校验，而且不应小于两块。3、试压用水应该清洁，水温应该高于室温18—30度但最高不超过40度，这样可以防止因水温低而使受热面产生水珠形象其严密度的检查，如果没有热源，最低温度不得低于5度。4、试压时，环境温度应保持5度以上，低于5度不得进行水压试验。（二）水压试验的步骤1、水压试验压力：P（工作压力丿+0.32、充水速度不宜过快，当锅炉充满水，最高点放空气阀门以不排放空气是，将放气阀门关闭，擦净放气时带出的水，初步检查充水部分，如果有漏泄时，应进行处理。3、升压要缓慢，每分钟不要超过0・15Mpao当压力升至0.4Mpa时（压表）稳定，进行一次全面检查，对入孔，受孔，法兰螺栓的泄露，可拧紧螺栓，如有严密漏水或胀口有大量的渗漏时，应停止水压试验，检验补胀后，再重新试压。4、压力升至工作压力时，停止升压，全面检查渗漏情况，然后再开到试验压力，保持10分钟，降至工作压力进行检查，达到下列条件为合格：（1）在试验压力下10分钟内，下降不超过0.02Mpa。（2丿焊缝处无任何泄漏。（3丿胀口无任何泄漏现象。（漏水是指水珠往下流）。（4）胀口有水印（指不流动的水珠），可不补...
