物料提升机安装施工方案VIP免费

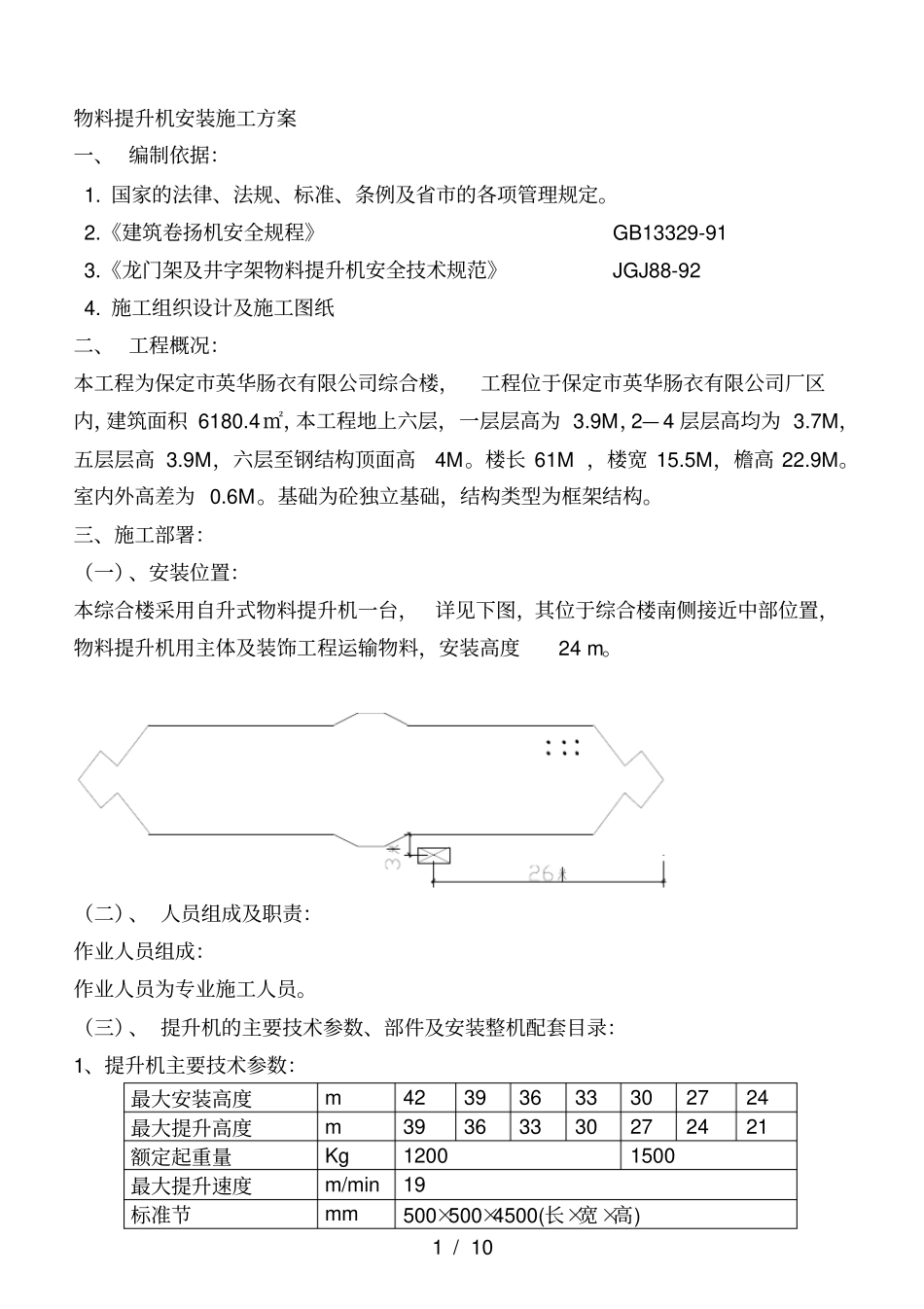

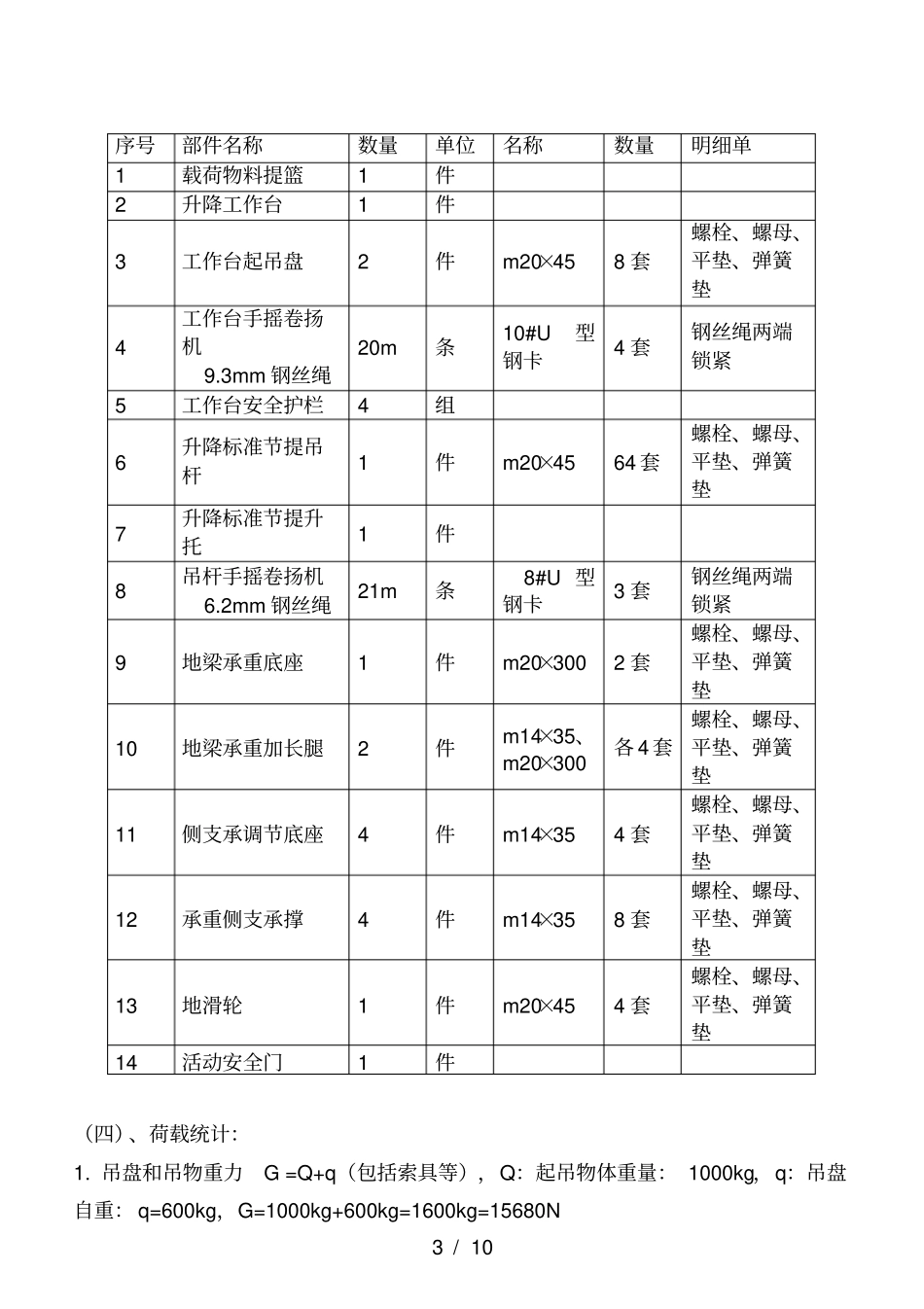

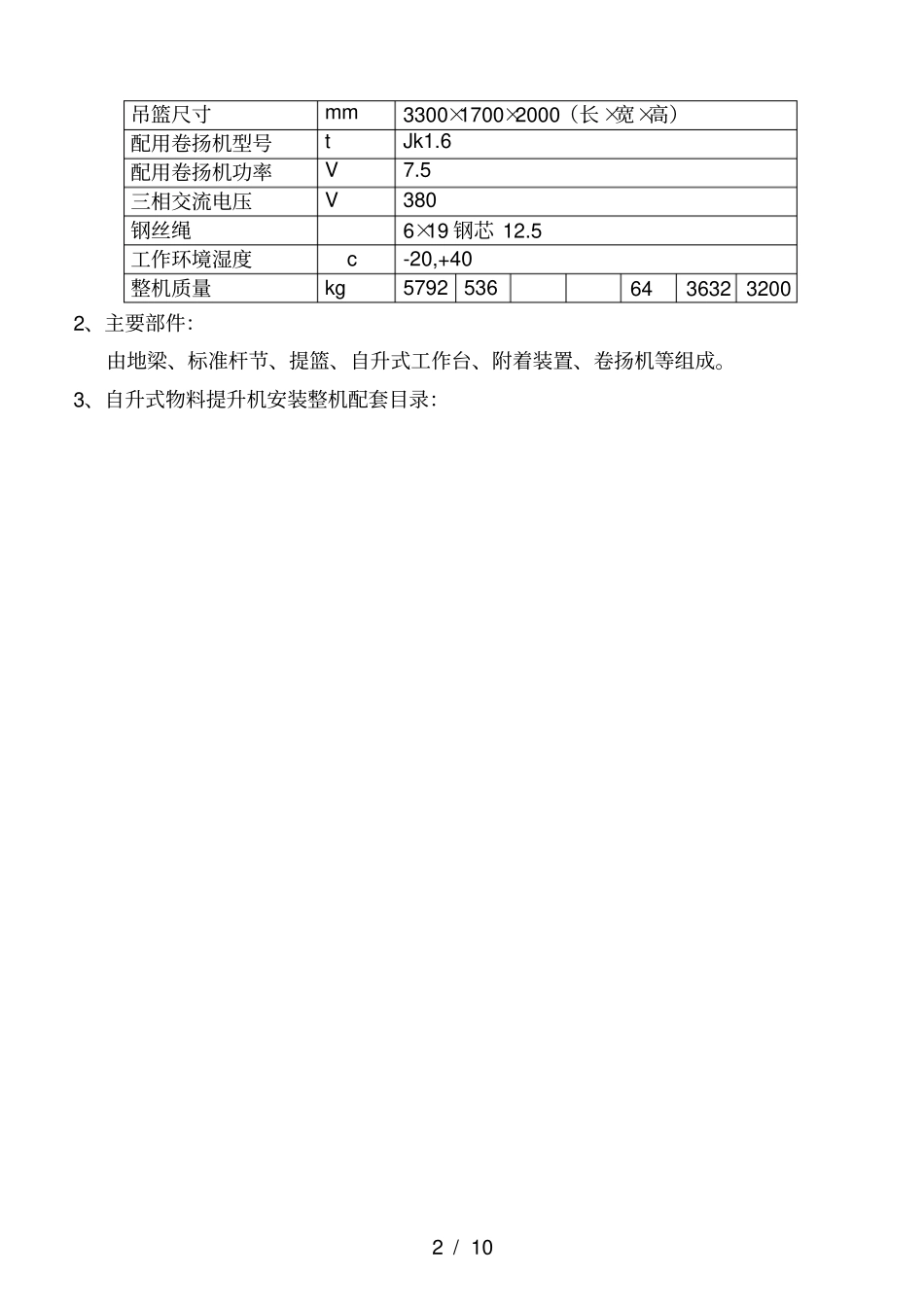

1/10物料提升机安装施工方案一、编制依据：1.国家的法律、法规、标准、条例及省市的各项管理规定。2.《建筑卷扬机安全规程》GB13329-913.《龙门架及井字架物料提升机安全技术规范》JGJ88-924.施工组织设计及施工图纸二、工程概况：本工程为保定市英华肠衣有限公司综合楼，工程位于保定市英华肠衣有限公司厂区内，建筑面积6180.4㎡，本工程地上六层，一层层高为3.9M，2—4层层高均为3.7M，五层层高3.9M，六层至钢结构顶面高4M。楼长61M，楼宽15.5M，檐高22.9M。室内外高差为0.6M。基础为砼独立基础，结构类型为框架结构。三、施工部署：（一）、安装位置：本综合楼采用自升式物料提升机一台，详见下图，其位于综合楼南侧接近中部位置，物料提升机用主体及装饰工程运输物料，安装高度24m。（二）、人员组成及职责：作业人员组成：作业人员为专业施工人员。（三）、提升机的主要技术参数、部件及安装整机配套目录：1、提升机主要技术参数：最大安装高度m42393633302724最大提升高度m39363330272421额定起重量Kg12001500最大提升速度m/min19标准节mm500×500×4500(长×宽×高)2/10吊篮尺寸mm3300×1700×2000（长×宽×高）配用卷扬机型号tJk1.6配用卷扬机功率V7.5三相交流电压V380钢丝绳6×19钢芯12.5工作环境湿度c-20,+40整机质量kg579253664363232002、主要部件：由地梁、标准杆节、提篮、自升式工作台、附着装置、卷扬机等组成。3、自升式物料提升机安装整机配套目录：3/10（四）、荷载统计：1.吊盘和吊物重力G=Q+q（包括索具等），Q：起吊物体重量：1000kg，q：吊盘自重：q=600kg，G=1000kg+600kg=1600kg=15680N序号部件名称数量单位名称数量明细单1载荷物料提篮1件2升降工作台1件3工作台起吊盘2件m20×458套螺栓、螺母、平垫、弹簧垫4工作台手摇卷扬机9.3mm钢丝绳20m条10#U型钢卡4套钢丝绳两端锁紧5工作台安全护栏4组6升降标准节提吊杆1件m20×4564套螺栓、螺母、平垫、弹簧垫7升降标准节提升托1件8吊杆手摇卷扬机6.2mm钢丝绳21m条8#U型钢卡3套钢丝绳两端锁紧9地梁承重底座1件m20×3002套螺栓、螺母、平垫、弹簧垫10地梁承重加长腿2件m14×35、m20×300各4套螺栓、螺母、平垫、弹簧垫11侧支承调节底座4件m14×354套螺栓、螺母、平垫、弹簧垫12承重侧支承撑4件m14×358套螺栓、螺母、平垫、弹簧垫13地滑轮1件m20×454套螺栓、螺母、平垫、弹簧垫14活动安全门1件4/102.提吊重物的滑轮组引起的钢丝绳拉力S：S=f0[K(Q+q)]f0：滑轮组引出拉力计算系数查《施工计算手册》取1.54k：动力系数起吊5T以下的卷扬机取1，S=1.54[1×15680]=24147.2N3.龙门架自重G=0.6KN/m4.风荷载:W=k1k2WW0/βAF，k1——风荷载体型系数K1=Kp（1+η）其中：KP=KΦ，K：动力系数取1.2，Φ:挡风系数Φ=∑Ac/AF,Ac:提升架投影面积：计算4.1m2，AF.提升架轮廓面积：经计算10.8m2Φ=∑Ac/AF=4.1/10.8=0.379η：由截面宽度比（=1）和Φ=0.379，在荷载规范（GBJ9-87）中查得η=0.5,k1=kΦ(1+η)=1.2×0.379×(1+0.5)=0.7152W0——保定地区基本风压W0=0.33×1.2=0.396KN·m2K0——风荷载高度变化系数，由W0在荷载规范（GBJ9-87）中查得K2=1.335,β——风振系数,查荷载规范(GBJ9-87)得1.87,风压标准值W=0.7152×1.335×0.396×1.87×10.8=7.636KNqˊ=沿龙门架高度方向的均布荷载：qˊ=7636/24=0.318KN/m（五）、内力计算：1.提升架轴向力计算（提升架根部截面轴力最大）N=G+S+T+TT+T+提升回自重，式中G：起吊物和吊盘重力：G=15680N/2=7840N。2.截面计算：1)龙门架截面的力学特征，查型钢特性表得，主肢∠50×5；A0=4.803cm2，I0=1.42cm,IX=IY=11.21cm4，imin=0.98cmImin=4.63cm，Wx=7.89cm3，Z0=7.42mm2）缀余:∠30χ4,A0=2.276cm，Ix=1.84cm4,I0=0.89cm,Ix=0.9cm,Imin=0.43cm4,imin=0.48cm3）龙门架的总惯性矩：Ix=IY=4[IY+A0(B/2-Z0)2]=4[11.2+1.803(40/2-7.42)2]=6677cm4,Ix=IYˊ=Ixcos2450+IYsin450=6677cm44）龙门架的整体稳定验算：N=50.204KNM=6.084KN.M,中部截面轴力取N=50.204KNλ=t0/(I/4A0)=1400/(6677/4×4.803)=75.15/10NE=π2EQ/λy2=3.142×2.1×105×4×4.803/75.1=705296KNδ=N0/Ψy+βM0/W1y=50204/...
