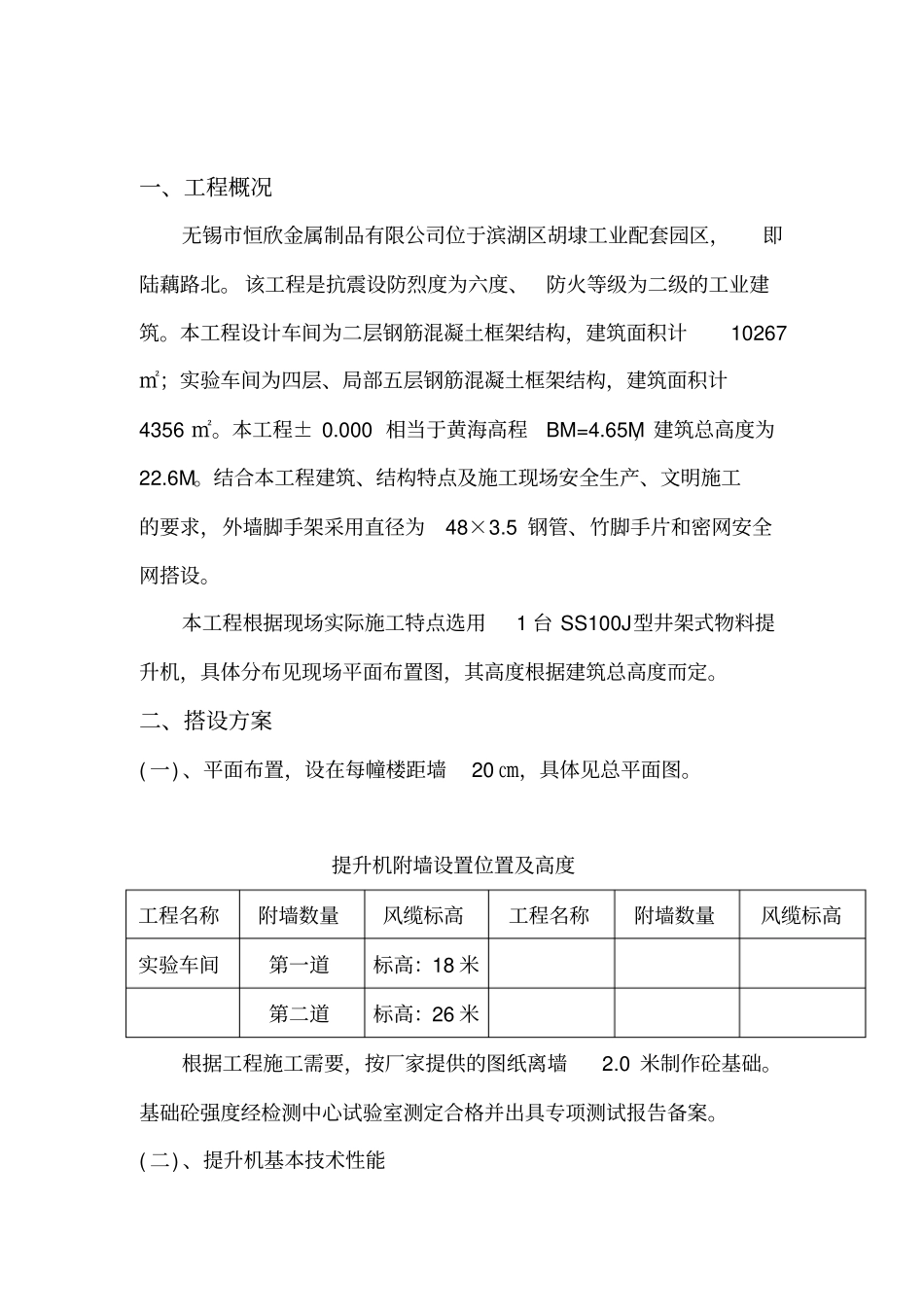

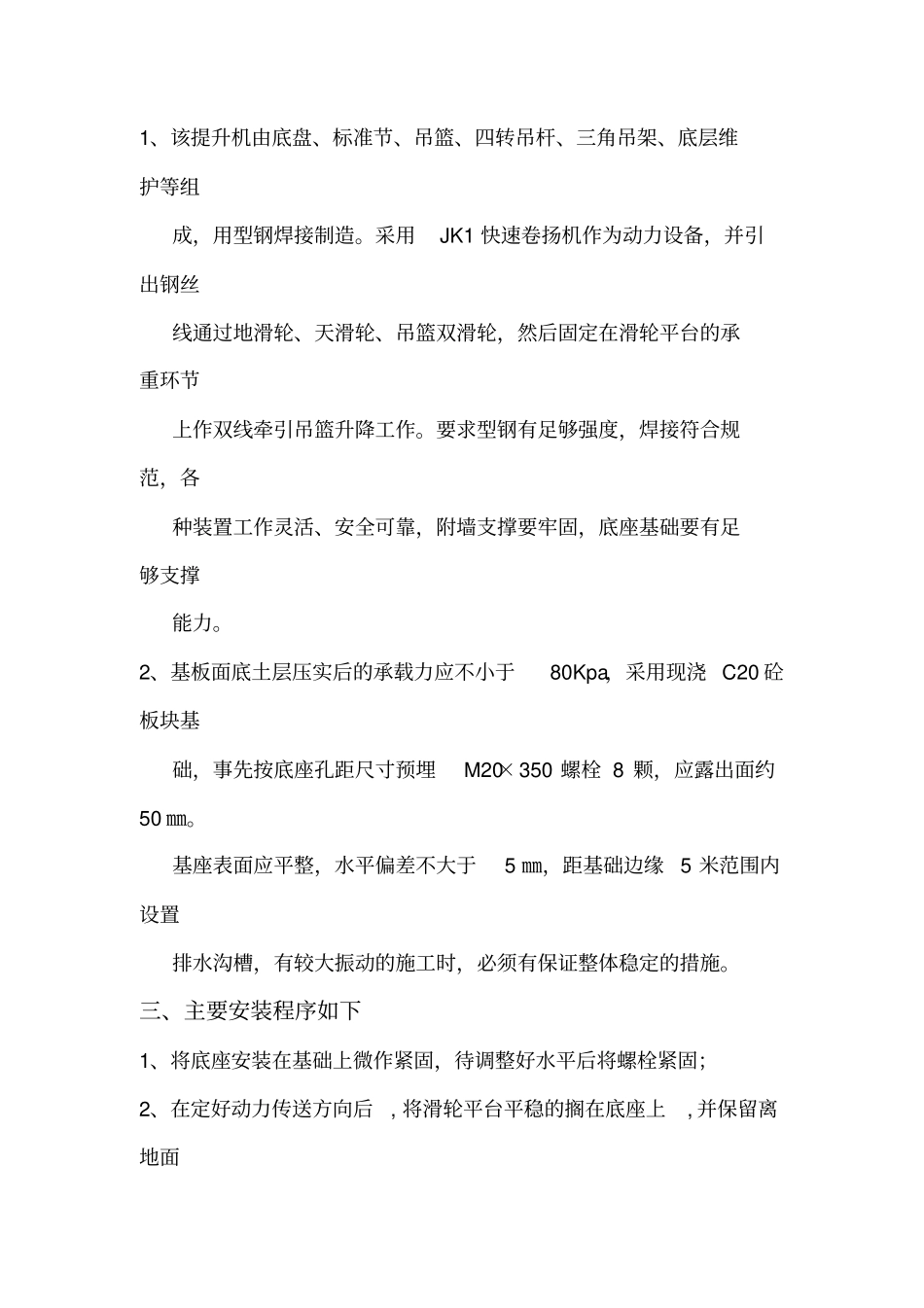

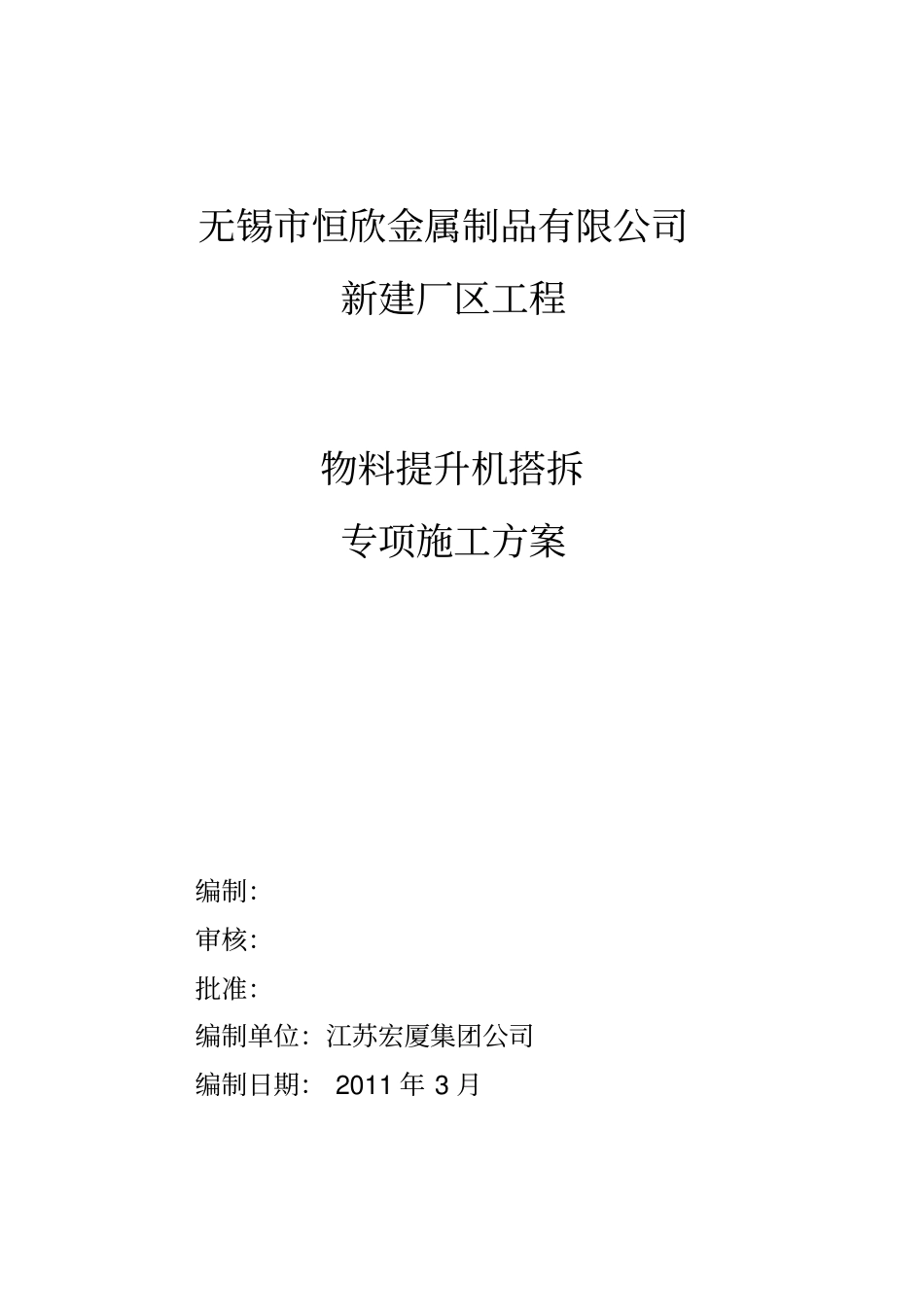

无锡市恒欣金属制品有限公司新建厂区工程物料提升机搭拆专项施工方案编制：审核：批准：编制单位：江苏宏厦集团公司编制日期：2011年3月一、工程概况无锡市恒欣金属制品有限公司位于滨湖区胡埭工业配套园区，即陆藕路北。该工程是抗震设防烈度为六度、防火等级为二级的工业建筑。本工程设计车间为二层钢筋混凝土框架结构，建筑面积计10267㎡；实验车间为四层、局部五层钢筋混凝土框架结构，建筑面积计4356㎡。本工程±0.000相当于黄海高程BM=4.65M，建筑总高度为22.6M。结合本工程建筑、结构特点及施工现场安全生产、文明施工的要求，外墙脚手架采用直径为48×3.5钢管、竹脚手片和密网安全网搭设。本工程根据现场实际施工特点选用1台SS100J型井架式物料提升机，具体分布见现场平面布置图，其高度根据建筑总高度而定。二、搭设方案(一)、平面布置，设在每幢楼距墙20㎝，具体见总平面图。提升机附墙设置位置及高度工程名称附墙数量风缆标高工程名称附墙数量风缆标高实验车间第一道标高：18米第二道标高：26米根据工程施工需要，按厂家提供的图纸离墙2.0米制作砼基础。基础砼强度经检测中心试验室测定合格并出具专项测试报告备案。(二)、提升机基本技术性能1、该提升机由底盘、标准节、吊篮、四转吊杆、三角吊架、底层维护等组成，用型钢焊接制造。采用JK1快速卷扬机作为动力设备，并引出钢丝线通过地滑轮、天滑轮、吊篮双滑轮，然后固定在滑轮平台的承重环节上作双线牵引吊篮升降工作。要求型钢有足够强度，焊接符合规范，各种装置工作灵活、安全可靠，附墙支撑要牢固，底座基础要有足够支撑能力。2、基板面底土层压实后的承载力应不小于80Kpa，采用现浇C20砼板块基础，事先按底座孔距尺寸预埋M20×350螺栓8颗，应露出面约50㎜。基座表面应平整，水平偏差不大于5㎜，距基础边缘5米范围内设置排水沟槽，有较大振动的施工时，必须有保证整体稳定的措施。三、主要安装程序如下1、将底座安装在基础上微作紧固，待调整好水平后将螺栓紧固；2、在定好动力传送方向后,将滑轮平台平稳的搁在底座上,并保留离地面的空距以便于标准节螺栓的固定工作；3、在平台二个方孔中放入标准底节，动力方向为带地滑轮座，在经校准中中心距和垂直度的要求后用M16螺栓带弹垫紧固；4、在平台上中央位置安装好小把杆和维护栅栏及门；5、标准节顶端面放置三角提升架并挂上0.5t手拉葫芦各一只，其吊钩与平台吊环相连接，准备滑生平台的起升工作；6、松开平台标准节中心调整螺栓，两端平稳地各站立操作人员，并同步、平衡的拉动葫芦链条，将平台提升至两标准节顶部。然后在平台底部的标准节横管上放入搁置挡条各2支，再卸松葫芦拿掉三角提升架；7、利用小把杆上的手动起升机构和吊具分次提升随后的标准节（吊前应确定好标准节的上下方向面），将其紧固在底节上端，然后按前条步序将平台升至二节顶端；8、随后在两柱中央放入吊篮底盘，组装好两旁侧和顶部及导向滚轮8只（吊篮进出料口门暂不装配）；9、调整好两标准节中心距后用十字钢管轧头安装固定好底层维护安全栏栅，并在两柱和栏栅间用钢管作落地的四道大斜角支撑固定，其腰部配加小支撑管紧固；10、按前工序起吊及安装好三节标准节，并将平台升至顶部；11、安装好起重钢丝绳，试运行吊篮的上下工作，并装好防坠器；12、利用吊篮作标准节向上送货工作，在距平台下部3㎝处停止，操作人员利用小把杆手动起升机构将标准节吊出吊篮，然后安装在两端节顶上（应注意进货后即行关闭锁定栅门）；13、吊栏下降落地后必须再放松主钢丝绳4——5M，才能再按前程序提升滑升平台至标准节顶部就位；14、吊篮升地面约1M停止，安装好出料口门和联动停层装置；15、在吊篮落地后安装好其进料口自动门；16、在标准节的进料口左右方向架设已装配小滑轮的管件三角支撑各1支，通过ф6钢丝绳和两组小滑轮，安装调试好围护进料口安全门，达到自动工作；17、按前工作程序升高标准节，并沿高7M作附墙支撑；18、每个楼层的进料口跑道可利用钢管在标准节横缀管上用钢管轧头固紧，另一头即在墙体内外用管轧头加横管牵结；19、按以上起升工作的程序循环，将架体安装至顶部高度时，最后滑升平台...
