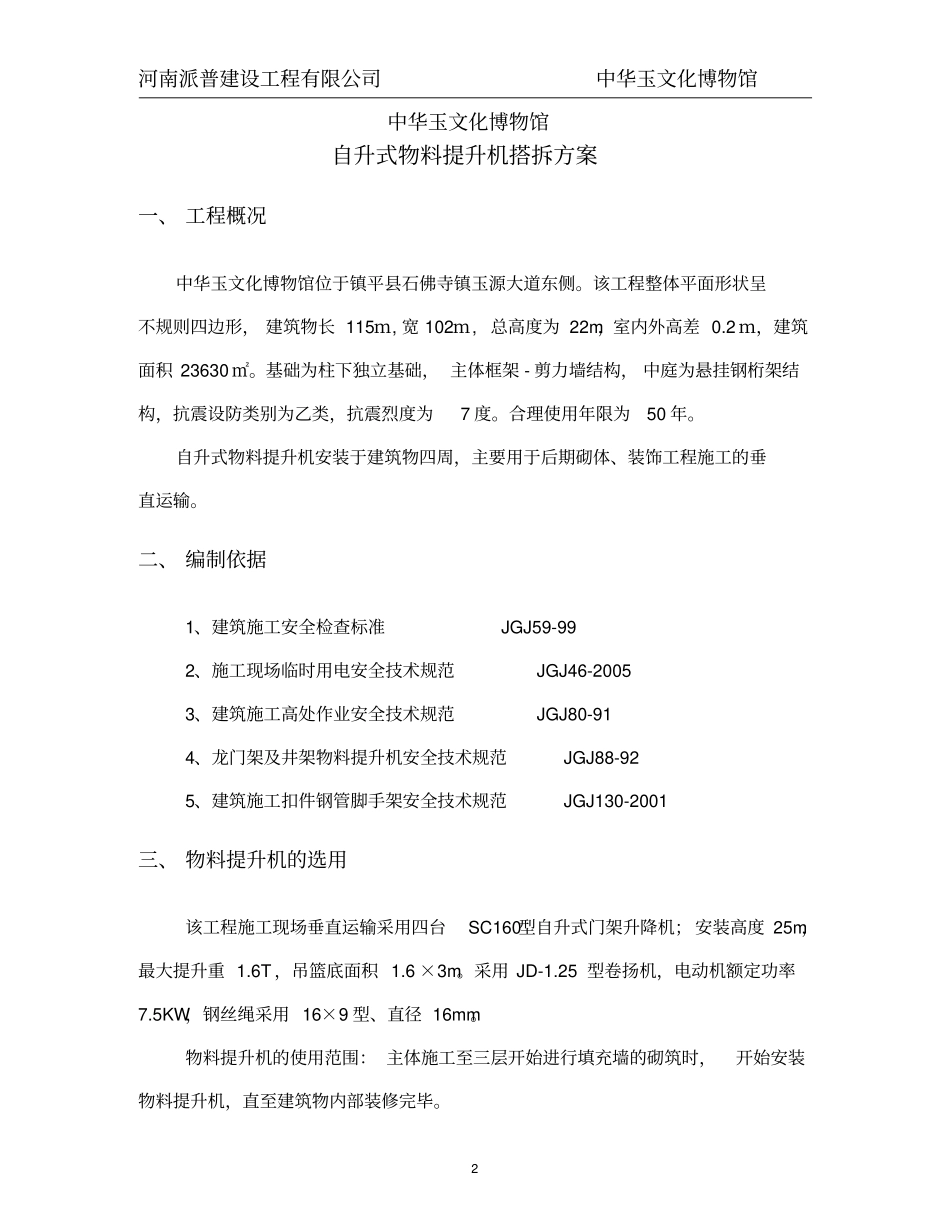

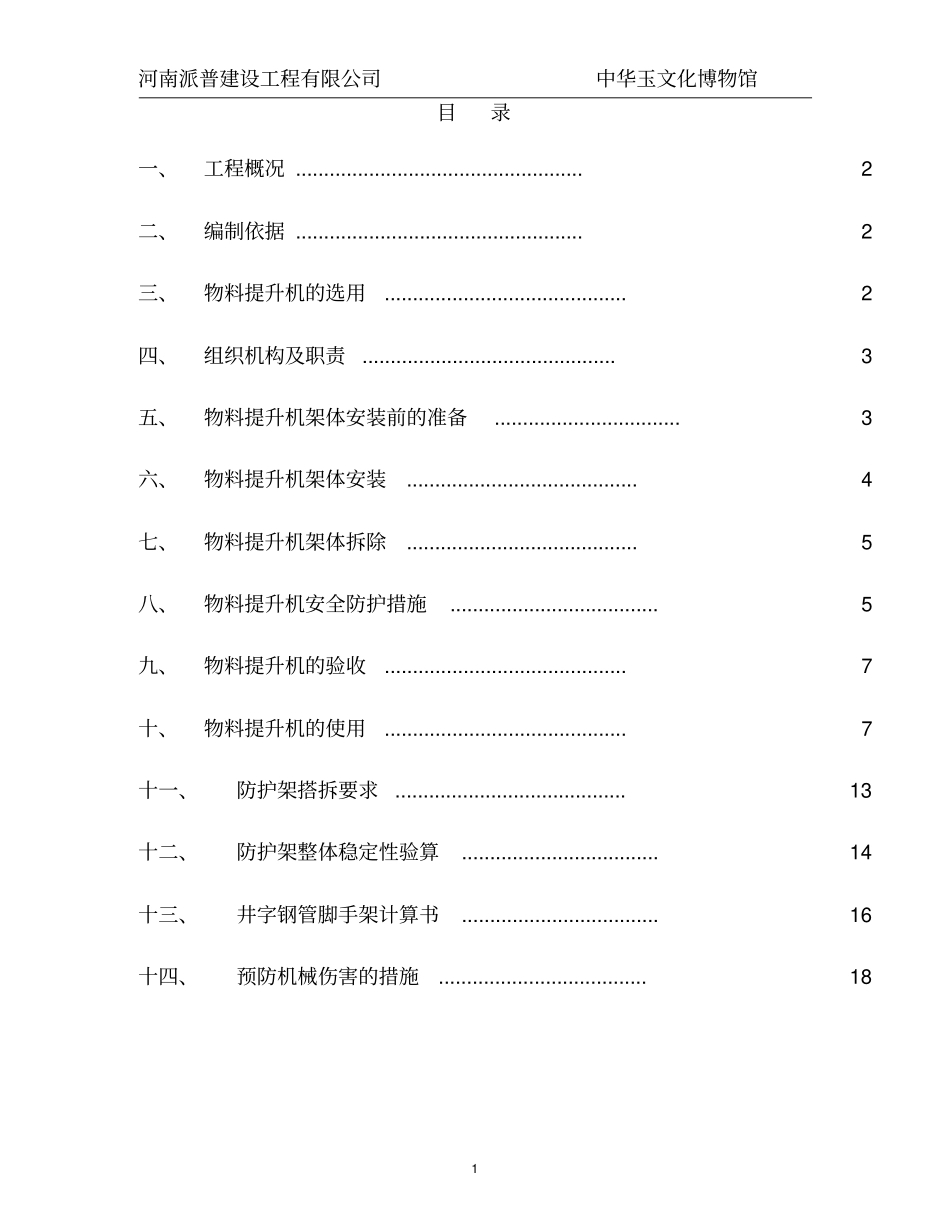

中华玉文化博物馆自升式物料提升机搭拆方案河南派普建设工程有限公司河南派普建设工程有限公司中华玉文化博物馆1目录一、工程概况...................................................2二、编制依据...................................................2三、物料提升机的选用...........................................2四、组织机构及职责.............................................3五、物料提升机架体安装前的准备.................................3六、物料提升机架体安装.........................................4七、物料提升机架体拆除.........................................5八、物料提升机安全防护措施.....................................5九、物料提升机的验收...........................................7十、物料提升机的使用...........................................7十一、防护架搭拆要求.........................................13十二、防护架整体稳定性验算...................................14十三、井字钢管脚手架计算书...................................16十四、预防机械伤害的措施.....................................18河南派普建设工程有限公司中华玉文化博物馆2中华玉文化博物馆自升式物料提升机搭拆方案一、工程概况中华玉文化博物馆位于镇平县石佛寺镇玉源大道东侧。该工程整体平面形状呈不规则四边形，建筑物长115ｍ,宽102ｍ,总高度为22m，室内外高差0.2ｍ，建筑面积23630㎡。基础为柱下独立基础，主体框架-剪力墙结构，中庭为悬挂钢桁架结构，抗震设防类别为乙类，抗震烈度为7度。合理使用年限为50年。自升式物料提升机安装于建筑物四周，主要用于后期砌体、装饰工程施工的垂直运输。二、编制依据1、建筑施工安全检查标准JGJ59-992、施工现场临时用电安全技术规范JGJ46-20053、建筑施工高处作业安全技术规范JGJ80-914、龙门架及井架物料提升机安全技术规范JGJ88-925、建筑施工扣件钢管脚手架安全技术规范JGJ130-2001三、物料提升机的选用该工程施工现场垂直运输采用四台SC160型自升式门架升降机；安装高度25m，最大提升重1.6T，吊篮底面积1.6×3m。采用JD-1.25型卷扬机，电动机额定功率7.5KW，钢丝绳采用16×9型、直径16mm。物料提升机的使用范围：主体施工至三层开始进行填充墙的砌筑时，开始安装物料提升机，直至建筑物内部装修完毕。河南派普建设工程有限公司中华玉文化博物馆3四、组织机构及职责职务姓名职责范围总工陈波负责编制物料提升机安装、拆除安全施工方案、负责对操作人员进行安全技术交底安全员张延军负责参与编制物料提升机安装、拆除安全施工方案、负责对操作人员按照安全技术交底执行情况进行监督检查、对物料提升机的安全设施进行检查。架子工赵占胜持证上岗、严格按照安全技术交底进行操作，不违章作业、佩戴好安全防护用品。卷扬机手持证上岗、严格按照操作规程操作，认真做好班前检查、填写机械运行记录。五、物料提升机架体安装前的准备1、架体基础：①根据物料提升机的说明书，采用钢筋砼基础，砼的强度等级为C20，砼基础深度为800mm,采用钢筋网及钢筋地梁。②基础表面应平整，水平偏差不大于10mm，设置排水措施，不得有积水浸泡基础。③固定卷扬机采用砼地锚，防止卷扬机受力后转动移位。砼地锚尺寸为800长×500宽×800深，按照使用说明书设置地埋螺栓。2、安装前的检查：（1）、检查物料提升机的基础尺寸是否正确，砼的养护是否达到规定期，平整度是否达到要求。（2）、检查提升机卷扬机是否完好，地锚拉力是否达到要求，刹车开闭是否可靠，电动转向是否符合要求。（3）、检查钢丝绳是否完好，与卷扬机的固定是否可靠，检查安装好全部架体达到规定高度时，在全部钢丝绳输出后，钢丝绳长度是否能在卷筒上保持至少三圈。河南派普建设工程有限公司中华玉文化博物馆4（4）、各标准节是否完好，导轨、导轨螺栓是否齐全、有效，各种滑轮是否齐备，有无破损。（5）、吊笼是否完整、焊缝是否有裂纹，底盘是否牢固，顶棚是否安全。吊笼的围档、安全门是否完好。（6）、断绳保护装置、重量限制器等安...
