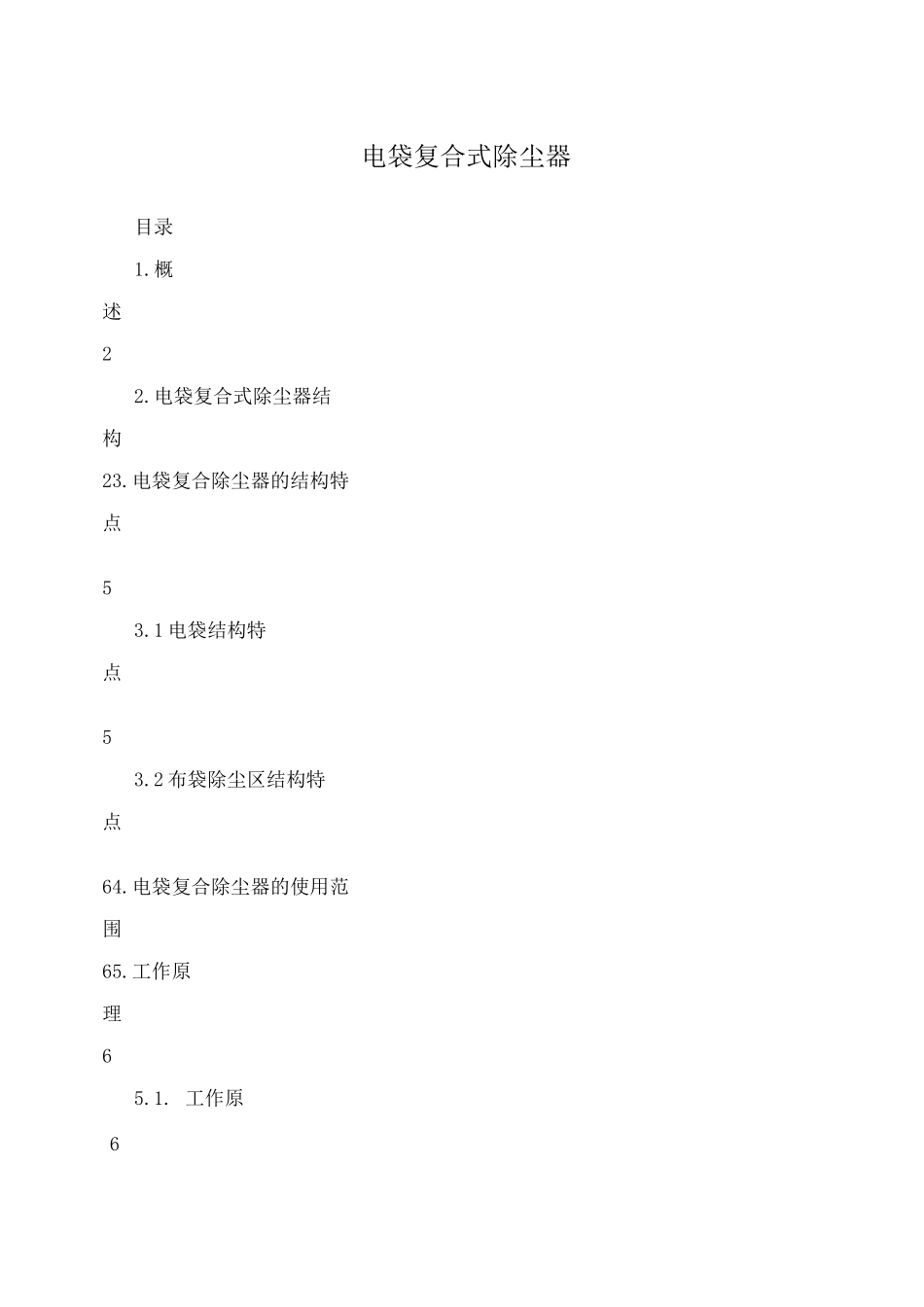

6电袋复合式除尘器目录1.概述22.电袋复合式除尘器结构23.电袋复合除尘器的结构特点53.1电袋结构特点53.2布袋除尘区结构特点64.电袋复合除尘器的使用范围65.工作原理65.1.工作原6理用用127.除尘器的运行、停止操作1713法1.2阳极系统由阳极板排组成。它的主要功能是捕获荷电粉尘。1.3阴阳极顶部振打机构它的主要功能是将粘附在极板极线上的粉尘振打落入灰斗。1.4高低压供电装臵它的主要功能是为阴极系统提供高压直流电〜为顶部振打机构提供低压直流电。2.后级布袋:有滤袋袋笼装臵、清灰系统、提升阀、压力差压及温度检测装臵、预涂灰装臵、旁路系统、控制设备。2.1滤袋袋笼装臵它的主要功能是收集经过电除级后未被捕集细微粉尘。2.2清灰系统在压差控制状态下〜当除尘器的压差超过一个设定值时〜PLC（可编程逻辑控制器）会向脉冲控制器发送一个信号〜脉冲阀打开后〜气包内的压缩空气瞬间释放抵达滤袋内。当滤袋扩张时〜堆积在外侧的灰尘块就破碎松脱并落到底部灰斗内。2.3提升阀它的主要功能是关闭布袋分室烟气气流实现离线清灰和离线检修。2.4压力差压及温度检测装臵它的主要功能是检测各项数据、保护设备及事故报警。2.5预涂灰装臵它的主要功能是预喷涂将在滤料表面上先覆盖上一个灰层〜来防止由于水汽而导致滤袋堵塞。,预喷涂时应将所有脉冲阀、脉冲控制器关闭〜不能对布袋喷吹。,2.6旁路系统它的主要功能是在锅炉点火初期投油〜防止未完全燃烧的油进入后级布袋〜污染布袋。所设立的烟气通道〜携带燃油的烟气可以不通过滤布除尘器进入下游设备。2.7控制设备它的主要功能是对电袋复合式除尘器各设备及阀门进行集中控制。三、电袋复合除尘器的结构特点3.1电袋结构特点1,前级电除尘+后级布袋除尘按串联式布臵〜共用同一壳体〜两级除尘方式之间采用了特殊设计的分流引流装臵。具有区域划分清楚、技术成熟、容易维护等优点。2,气流均布结构具有独特的专利技术结构〜能使气流经过电场和布袋时流速、气量分配均匀。3,适用高比电阻粉尘收集〜除尘效率具有高效性和稳定性。电袋组合除尘器的效率不受高比电阻细微粉尘影响〜3不受煤种、烟灰特性影响〜排放浓度容易实现在20mg/Nm以下〜且长期稳定。3.2布袋除尘区结构特点1,成熟的低压长袋结构。2,分室结构〜可切换离线、在线清灰〜具有在线检修功能。3,顶部大净气室结构〜减少除尘器的人孔门〜保证漏风率最低。4,采用GOYEN公司的淹没式电磁脉冲阀〜保证清灰高效、稳定、可靠。5,运行阻力比纯布袋除尘器低500Pa〜可以减少引风机功率消耗。运行阻力比纯布袋除尘器低500Pa以上〜每310000m/h风量引风机功率可减少1.74KW。6,清灰周期长、气源能耗小。由于滤袋收集的粉尘量少〜阻力上升缓慢〜其清灰周期时间是纯布袋除尘器的3倍以上〜压缩空气消耗量不到纯布袋的1/3。四、电袋复合除尘器的适用范围1.电除尘难以高效收集的高比阻、特殊煤种等烟尘的净化处理,32•要求?20mg/Nm排放的燃煤锅炉烟气净化。3.尤其适合旧电除尘器的增效改造。五、工作原理5.1工作原理含尘气体在引风机的作用下〜首先进入烟气预处理室〜在预处理室内对高温气体进行降温除火星、高比电阻粉尘进行降电阻处理、过于干燥烟气进行适量增湿,湿度应?10%〜以减少二次扬尘,。处理后的烟气通过气流均布装臵均匀进入高压电场〜在高压电场内〜含尘颗粒荷电后在电场力的作用下偏离主气流方向〜趋向收尘电极〜被收尘电极所捕集〜收尘电极上的灰尘经过一段时间累积后〜由振打控制器发出振打信号〜通过高频振打〜灰尘落入灰斗〜80%,90%粉尘由电收尘部分地收集,发挥电除尘器能收集80%，90%粉尘的优点后〜经过高压静电除尘后的气体〜在通过导向装臵〜进入布袋除尘器的进气室〜由外而内通过布袋〜粉尘颗粒被阻留在布袋外侧而将气体再次净化〜滤袋外的粉尘通过设计的定时清灰或定阻清灰程序进行清灰。洁净气体则通过布袋进入排气室〜通过管道由引风机排入脱硫系统。电袋复合除尘器前级电场的预除尘作用和荷电作用为提高电袋除尘器的性能起了重要作用。电袋除尘器工作原理动画示意图龙净电袋除尘设备动画环保设备动画除尘设备动画—标清flv5.2电场预除尘的作用1,预除尘降低滤袋的粉尘复合量即降低了...
