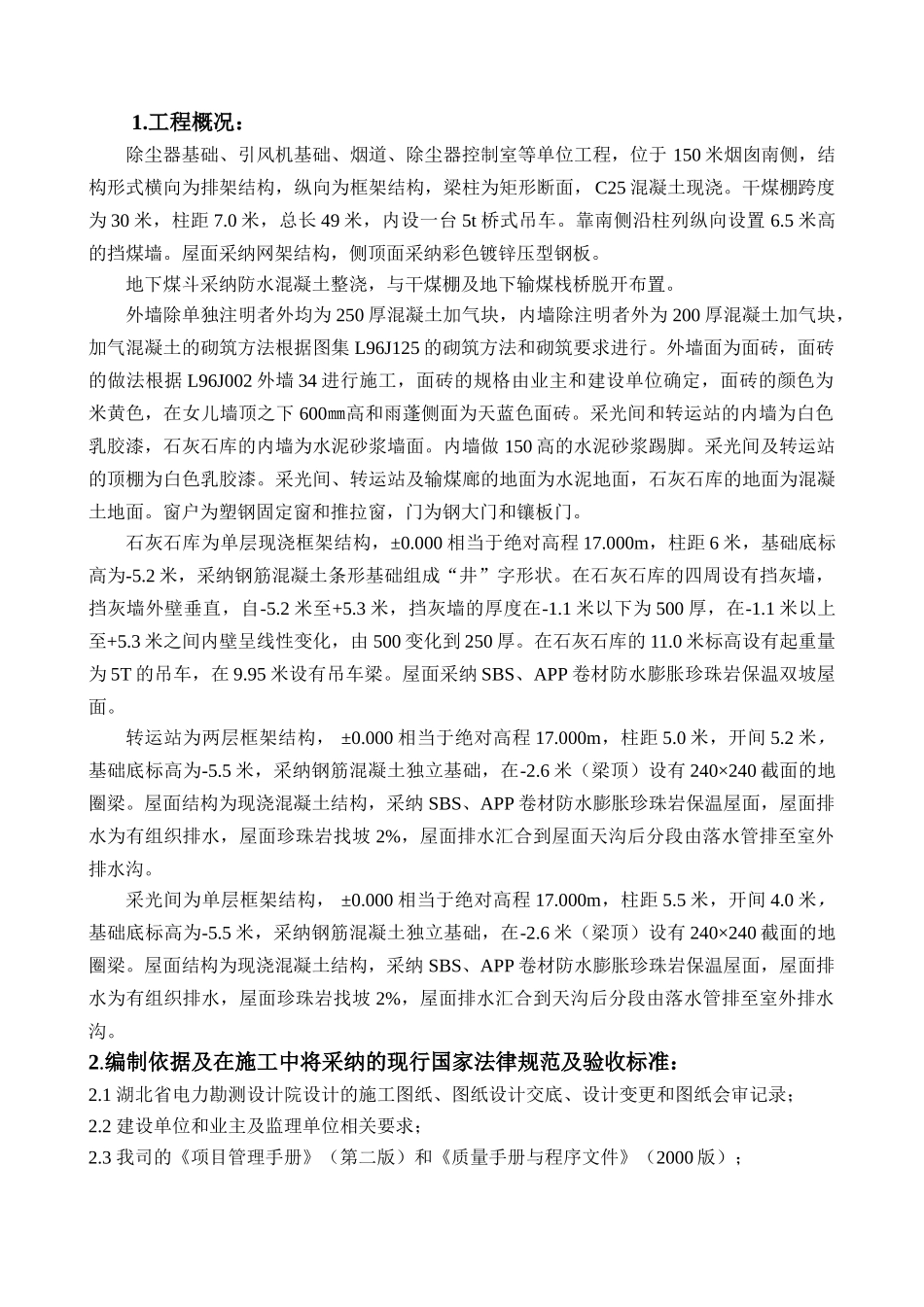

1.工程概况： 除尘器基础、引风机基础、烟道、除尘器控制室等单位工程，位于 150 米烟囱南侧，结构形式横向为排架结构，纵向为框架结构，梁柱为矩形断面，C25 混凝土现浇。干煤棚跨度为 30 米，柱距 7.0 米，总长 49 米，内设一台 5t 桥式吊车。靠南侧沿柱列纵向设置 6.5 米高的挡煤墙。屋面采纳网架结构，侧顶面采纳彩色镀锌压型钢板。地下煤斗采纳防水混凝土整浇，与干煤棚及地下输煤栈桥脱开布置。外墙除单独注明者外均为 250 厚混凝土加气块，内墙除注明者外为 200 厚混凝土加气块，加气混凝土的砌筑方法根据图集 L96J125 的砌筑方法和砌筑要求进行。外墙面为面砖，面砖的做法根据 L96J002 外墙 34 进行施工，面砖的规格由业主和建设单位确定，面砖的颜色为米黄色，在女儿墙顶之下 600㎜高和雨蓬侧面为天蓝色面砖。采光间和转运站的内墙为白色乳胶漆，石灰石库的内墙为水泥砂浆墙面。内墙做 150 高的水泥砂浆踢脚。采光间及转运站的顶棚为白色乳胶漆。采光间、转运站及输煤廊的地面为水泥地面，石灰石库的地面为混凝土地面。窗户为塑钢固定窗和推拉窗，门为钢大门和镶板门。石灰石库为单层现浇框架结构，±0.000 相当于绝对高程 17.000m，柱距 6 米，基础底标高为-5.2 米，采纳钢筋混凝土条形基础组成“井”字形状。在石灰石库的四周设有挡灰墙，挡灰墙外壁垂直，自-5.2 米至+5.3 米，挡灰墙的厚度在-1.1 米以下为 500 厚，在-1.1 米以上至+5.3 米之间内壁呈线性变化，由 500 变化到 250 厚。在石灰石库的 11.0 米标高设有起重量为 5T 的吊车，在 9.95 米设有吊车梁。屋面采纳 SBS、APP 卷材防水膨胀珍珠岩保温双坡屋面。转运站为两层框架结构， ±0.000 相当于绝对高程 17.000m，柱距 5.0 米，开间 5.2 米，基础底标高为-5.5 米，采纳钢筋混凝土独立基础，在-2.6 米（梁顶）设有 240×240 截面的地圈梁。屋面结构为现浇混凝土结构，采纳 SBS、APP 卷材防水膨胀珍珠岩保温屋面，屋面排水为有组织排水，屋面珍珠岩找坡 2%，屋面排水汇合到屋面天沟后分段由落水管排至室外排水沟。采光间为单层框架结构， ±0.000 相当于绝对高程 17.000m，柱距 5.5 米，开间 4.0 米，基础底标高为-5.5 米，采纳钢筋混凝土独立基础，在-2.6 米（梁顶）设有 240×240 截面的地圈梁。屋面结构为现浇混凝土结构，采纳 SBS、APP 卷材防水膨胀珍珠岩保温屋面，屋面排水为有组织排水，...
