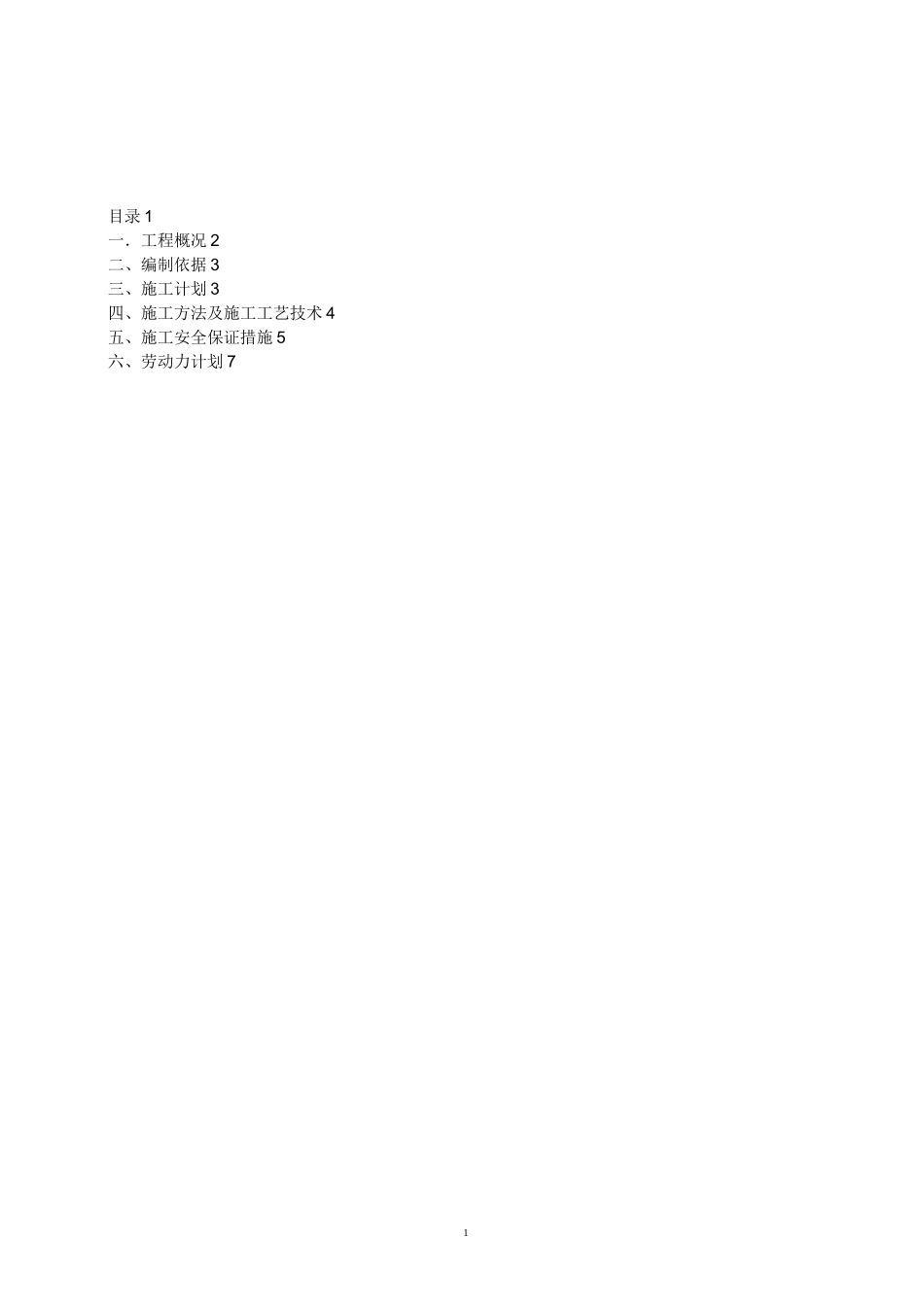

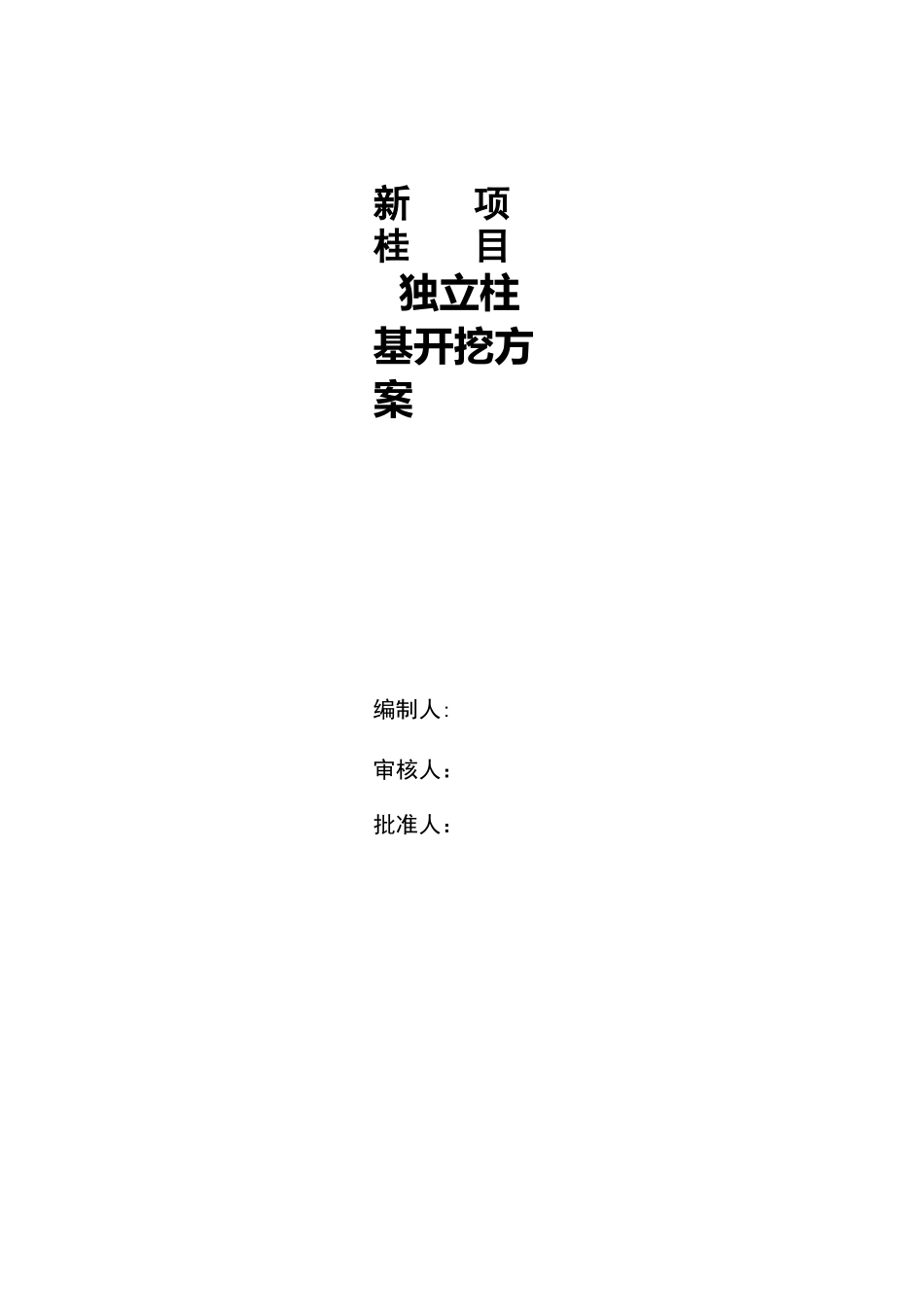

新桂项目独立柱基开挖方案编制人:审核人：批准人：中国建筑第111工程局有限公司CHINACONSTRUCTIONFOURTHENGINEERINGDIVISIONCORP.UtD1目录1一．工程概况2二、编制依据3三、施工计划3四、施工方法及施工工艺技术4五、施工安全保证措施5六、劳动力计划72独立基础开挖施工方案一．工程概况1.1工程名称：新桂园项目。建设地点：府前路。建设单位：遵义市新区开发投资有限责任公司新蒲城市组团第六项目部设计单位：遵义市建筑设计院地勘单位：四川蜀通岩土工程公司施工单位：中建四局珠海公司遵义分公司监理单位：中山市强盛建筑工程咨询有限公司1.2地下车库地基基础设计等级乙级，土0.000相对绝对于标高884.30m。本工程地下车库柱下采用独立柱基基础。基础持力层选用中风化白云岩（承载力特征值fak=4000Kpa）,基础垫层应进入基底持力层内2500mm。根据工程勘察报告，本次钻探深度范围内，场地岩土单元种类较复杂，从上至下岩土单元主要为：白云岩（T2sh）,其地质特征分述如下（详见工程地质剖面图）：（1）三叠系中统狮子山组白云岩（T2sh）:灰白、灰黄、深灰色，薄至中厚层状，细晶、致密结构，节理裂隙较发育，局部充填有红粘土，岩体较破碎，局部无充填，见方解石细脉或条带。根据风化程度不同，拟建场区岩体质量单元可分为强风化、中风化两个岩体单元，基岩表层发育0.4〜8.8m强风化层，个别钻孔强风化较厚,由地质调查及钻探芯样观测，强风化白云岩为灰白色，局部灰黄色，节理裂隙极发育，充填红粘土，局部无充填，裂隙面粗糙，呈犬齿状，岩体破碎，岩芯呈粗砂状，少量碎块状，岩质较软，岩体锤击声不清脆，无回弹，较易击碎。强风化岩体基本质量等级可定为V类。中风化白云岩为灰白色、深灰色，薄至中厚层状，节理裂隙较发育，少3量方解石充填，局部无充填，偶见溶孔，岩质较硬，岩芯呈碎块状、砂状，局部为短柱状，岩芯采取率74〜89%、RQD为25〜45%，岩体较破碎。根据中风化白云岩岩物理理学性质综合指标统计及经验参数建议中风化白云岩的承载力特征值为4000KPa，属较硬岩，根据《岩土工程勘察规范》GB50021-2001(2009年版)表322-3拟建场地中风化岩体基本质量等级可定为W类。二、编制依据1.《地基与基础》第三版。2.《建筑地基基础工程质量验收规范》GB50202—20023.《建筑工程施工质量验收统一标准》GB50300—20014.国家现行材料质量标准及检验方法；5.《建筑机械使用安全技术规程》(JGJ33-2001)三、施工计划1.进度计划1).本阶段施工工期为25天，2014-2-18〜2011-3-15。2.设备计划机械准备计划序号机械类别数量备注1挖掘机3台2蛙式打夯机1部3装载机1台4激光经纬仪5水准仪1台1台4四、施工方法及施工工艺技术4、1工艺流程施工放线f挖掘机破碎f挖掘机清渣f人工修整f验槽4、2施工方法2).施工准备(1).熟悉图纸和现场情况，了解高程控制点分布情况；(2).完成定位桩的复核、移桩和施工场地的“三通一平”工作；(3).根据施工图，撒好基坑开挖边线(石灰线)，做好施测数据的整理，绘制施测草图。3).基坑开挖(1).开挖方法：采用机械从1轴至12轴、A轴至M轴顺序开挖，石渣现场转运存放，待回填使用。(2).在机械开挖中，按1：0.5的坡度，保持坑壁平整，并清理坑底松散石渣。(3).剪力墙条基位置开挖，因柱基间距较小，条基开挖尺寸与柱基相同，方便施工。(4).开挖到距槽底50cm内后，测量人员测出距槽底的50cm的水平标志线，然后在槽帮或基坑底部钉上小木桩，清理底部石渣时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，人工破碎及修整边坡和基底，检查验收五、施工安全保证措施5、1组织保障1）按项目法组织施工。项目经理部下设工程科、生产技术科、质量安全5科、物资设备科、经理办公室等职能机构，挑选具有相当专业知识及现场施工经验的施工管理人员组成，使管理工作专业化、标准化，超前预控、超前服务，真正起到先导和规范化施工的作用。2）组织以技术工人为骨干辅以专业施工劳务队伍为基础组成的施工作业层。两层人员明确目标、岗位，以合同形式确定双方的责、权、利关系，对每一阶段施工进度、质量采取定时间、定标准、定奖罚的管理办法。3）加强质量意识教育，提高全体施工人员的质...
