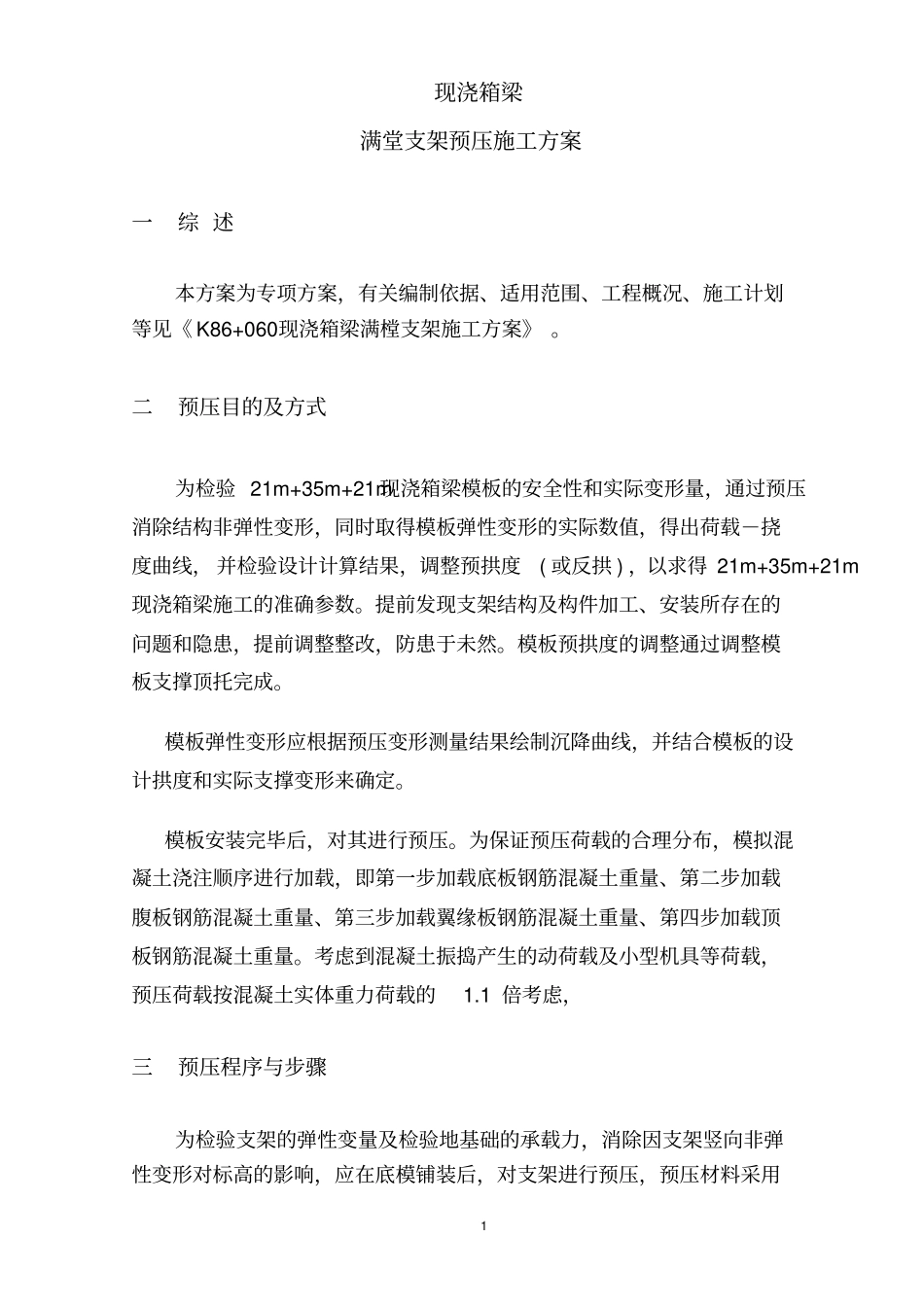

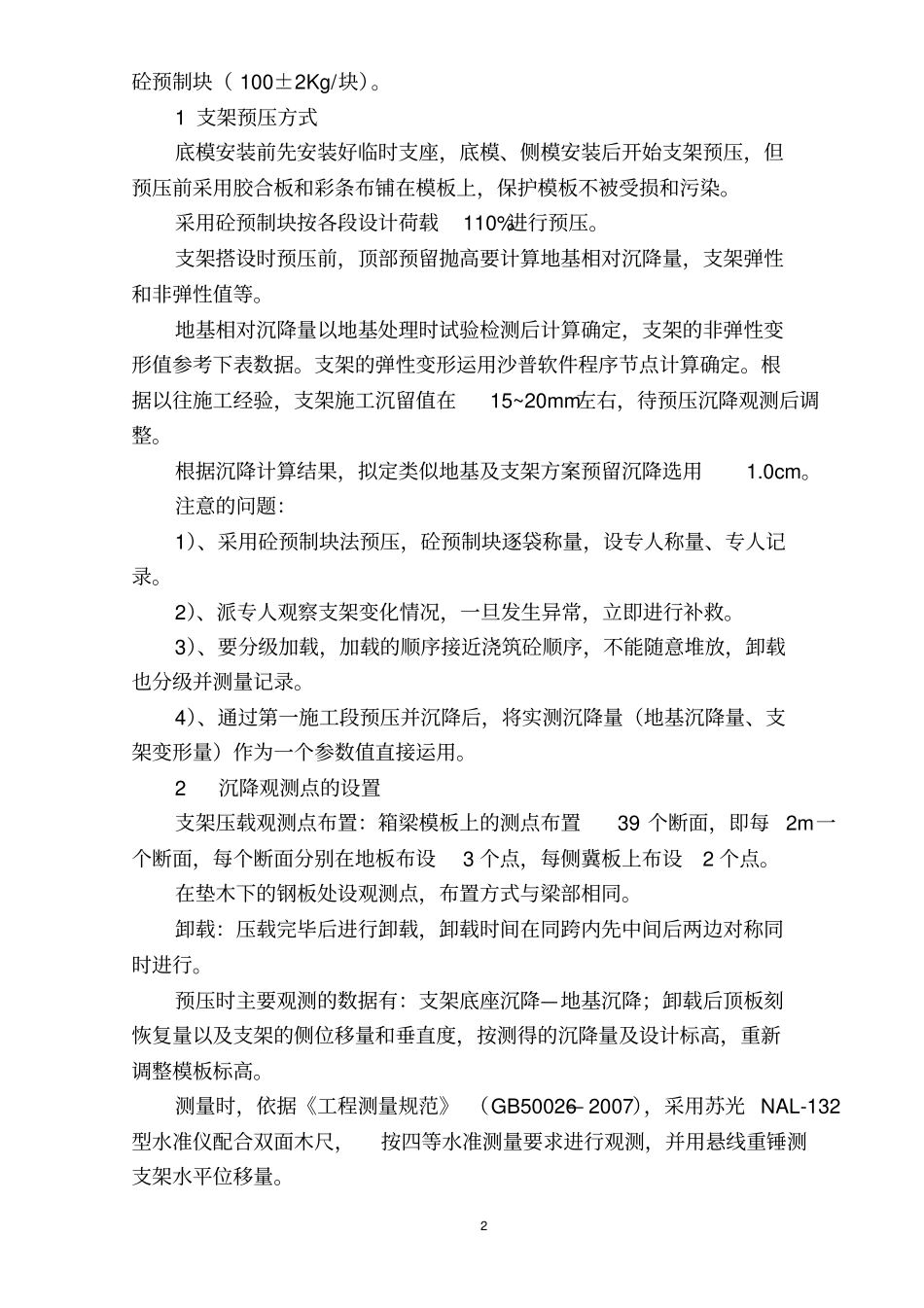

1现浇箱梁满堂支架预压施工方案一综述本方案为专项方案，有关编制依据、适用范围、工程概况、施工计划等见《K86+060现浇箱梁满樘支架施工方案》。二预压目的及方式为检验21m+35m+21m现浇箱梁模板的安全性和实际变形量，通过预压消除结构非弹性变形，同时取得模板弹性变形的实际数值，得出荷载－挠度曲线，并检验设计计算结果，调整预拱度(或反拱)，以求得21m+35m+21m现浇箱梁施工的准确参数。提前发现支架结构及构件加工、安装所存在的问题和隐患，提前调整整改，防患于未然。模板预拱度的调整通过调整模板支撑顶托完成。模板弹性变形应根据预压变形测量结果绘制沉降曲线，并结合模板的设计拱度和实际支撑变形来确定。模板安装完毕后，对其进行预压。为保证预压荷载的合理分布，模拟混凝土浇注顺序进行加载，即第一步加载底板钢筋混凝土重量、第二步加载腹板钢筋混凝土重量、第三步加载翼缘板钢筋混凝土重量、第四步加载顶板钢筋混凝土重量。考虑到混凝土振捣产生的动荷载及小型机具等荷载，预压荷载按混凝土实体重力荷载的1.1倍考虑，三预压程序与步骤为检验支架的弹性变量及检验地基础的承载力，消除因支架竖向非弹性变形对标高的影响，应在底模铺装后，对支架进行预压，预压材料采用2砼预制块（100±2Kg/块）。1支架预压方式底模安装前先安装好临时支座，底模、侧模安装后开始支架预压，但预压前采用胶合板和彩条布铺在模板上，保护模板不被受损和污染。采用砼预制块按各段设计荷载110%进行预压。支架搭设时预压前，顶部预留抛高要计算地基相对沉降量，支架弹性和非弹性值等。地基相对沉降量以地基处理时试验检测后计算确定，支架的非弹性变形值参考下表数据。支架的弹性变形运用沙普软件程序节点计算确定。根据以往施工经验，支架施工沉留值在15~20mm左右，待预压沉降观测后调整。根据沉降计算结果，拟定类似地基及支架方案预留沉降选用1.0cm。注意的问题：1）、采用砼预制块法预压，砼预制块逐袋称量，设专人称量、专人记录。2）、派专人观察支架变化情况，一旦发生异常，立即进行补救。3）、要分级加载，加载的顺序接近浇筑砼顺序，不能随意堆放，卸载也分级并测量记录。4）、通过第一施工段预压并沉降后，将实测沉降量（地基沉降量、支架变形量）作为一个参数值直接运用。2沉降观测点的设置支架压载观测点布置：箱梁模板上的测点布置39个断面，即每2m一个断面，每个断面分别在地板布设3个点，每侧冀板上布设2个点。在垫木下的钢板处设观测点，布置方式与梁部相同。卸载：压载完毕后进行卸载，卸载时间在同跨内先中间后两边对称同时进行。预压时主要观测的数据有：支架底座沉降—地基沉降；卸载后顶板刻恢复量以及支架的侧位移量和垂直度，按测得的沉降量及设计标高，重新调整模板标高。测量时，依据《工程测量规范》（GB50026—2007），采用苏光NAL-132型水准仪配合双面木尺，按四等水准测量要求进行观测，并用悬线重锤测支架水平位移量。3沉降稳定卸载后算出地面沉降、支架的弹性和非弹性变形具体数值为多少，并在卸载后全面测得个测点的回弹量。根据各点对应的弹性、非弹性变形数值及设计梁体挠度来调整模板的高程，通过支架顶部微调装置进行调整、加固。3卸载及支架调整卸载后记录地基及支架、木材变形的反弹量，当弹性变形恢复后结束观测，绘出观测曲线，最终计算出每个施工段支架体系的沉降量及弹性变形量，并根据此沉降量及弹性变形量调整相应竖杆标高。预压过程中必须随时观测地基、支架变形情况，发现问题及时采取措施进行处理，以保证安全。4预拱度设置根据砼自重＋1/2活载引起的挠度与预应力引起的反拱之差设置；每个墩顶位置箱梁的预提高度为弹性变形值S1，每跨跨中预提高度为弹性变形值+S1设计预拱度（砼自重+1/2活荷载引起的挠度－预应力引起的反拱）；其余位置的预提高度均以每跨墩顶预提高度为最小值，跨中预提高度为最大值按二次抛物线分配。支架在荷载作用下的非弹性压缩δ2=2mm；支架在荷载作用下的弹性压缩δ3=σL/E=30KN*L/A*E=0.3L(mm)；支架基地在荷载作用下的非弹性变形δ4=1mm。附：21m+35m+21m现浇箱梁满堂支架预压试验流程图四、测量结果记录表格...
