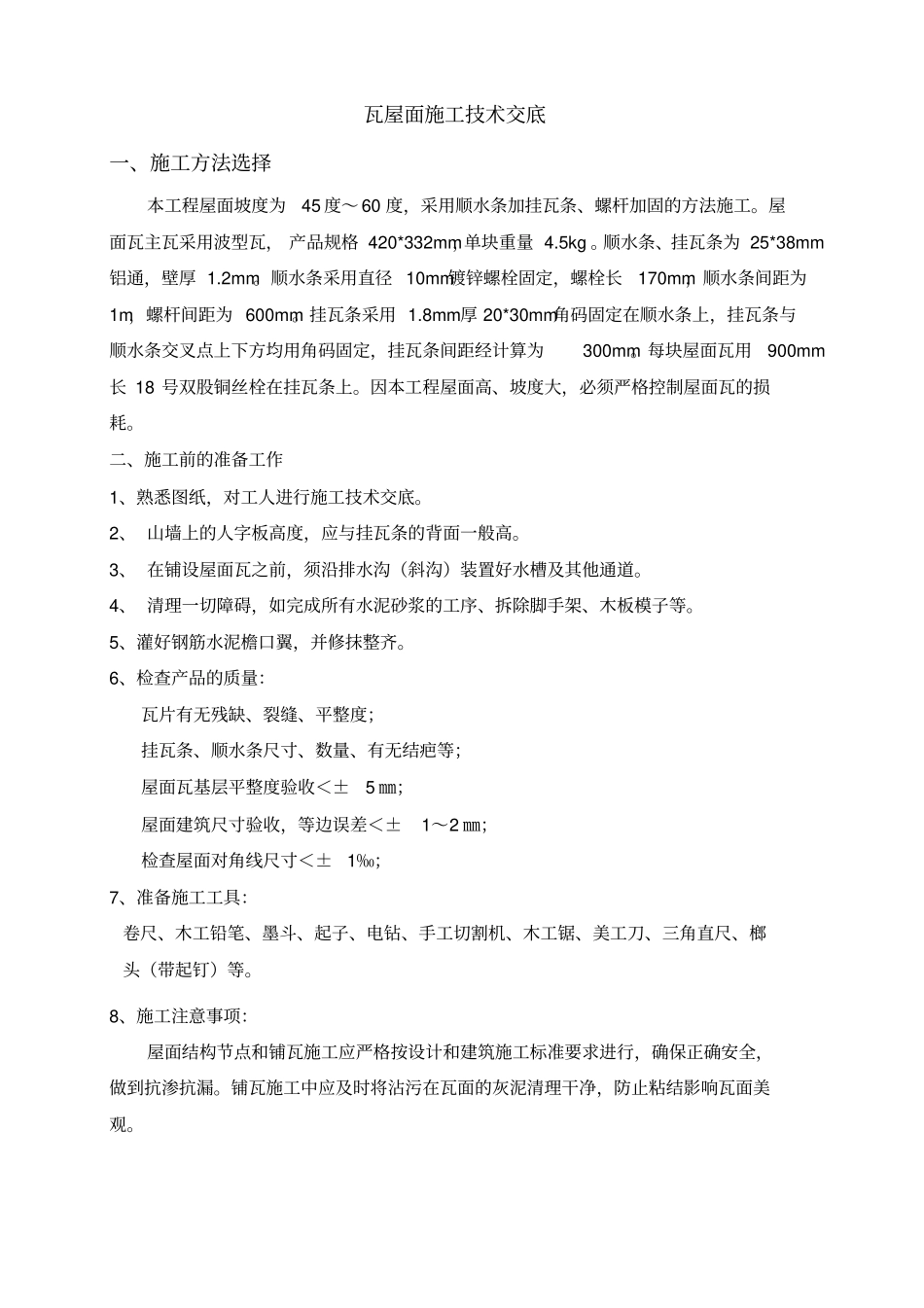

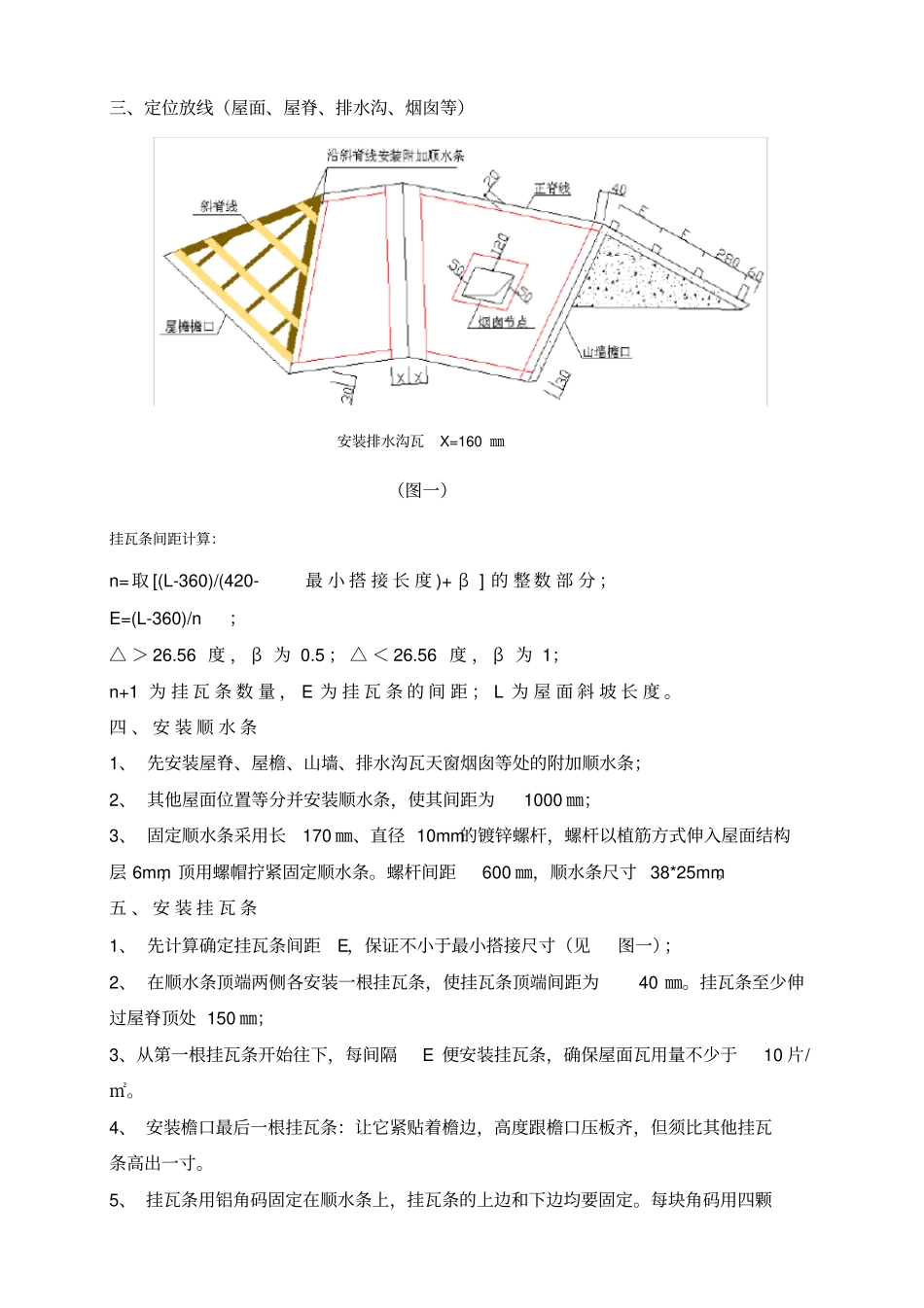

瓦屋面施工技术交底一、施工方法选择本工程屋面坡度为45度～60度，采用顺水条加挂瓦条、螺杆加固的方法施工。屋面瓦主瓦采用波型瓦，产品规格420*332mm，单块重量4.5kg。顺水条、挂瓦条为25*38mm铝通，壁厚1.2mm。顺水条采用直径10mm镀锌螺栓固定，螺栓长170mm，顺水条间距为1m，螺杆间距为600mm。挂瓦条采用1.8mm厚20*30mm角码固定在顺水条上，挂瓦条与顺水条交叉点上下方均用角码固定，挂瓦条间距经计算为300mm。每块屋面瓦用900mm长18号双股铜丝栓在挂瓦条上。因本工程屋面高、坡度大，必须严格控制屋面瓦的损耗。二、施工前的准备工作1、熟悉图纸，对工人进行施工技术交底。2、山墙上的人字板高度，应与挂瓦条的背面一般高。3、在铺设屋面瓦之前，须沿排水沟（斜沟）装置好水槽及其他通道。4、清理一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。5、灌好钢筋水泥檐口翼，并修抹整齐。6、检查产品的质量：瓦片有无残缺、裂缝、平整度；挂瓦条、顺水条尺寸、数量、有无结疤等；屋面瓦基层平整度验收＜±5㎜；屋面建筑尺寸验收，等边误差＜±1～2㎜；检查屋面对角线尺寸＜±1‰；7、准备施工工具：卷尺、木工铅笔、墨斗、起子、电钻、手工切割机、木工锯、美工刀、三角直尺、榔头（带起钉）等。8、施工注意事项：屋面结构节点和铺瓦施工应严格按设计和建筑施工标准要求进行，确保正确安全，做到抗渗抗漏。铺瓦施工中应及时将沾污在瓦面的灰泥清理干净，防止粘结影响瓦面美观。三、定位放线（屋面、屋脊、排水沟、烟囱等）安装排水沟瓦X=160㎜（图一）挂瓦条间距计算：n=取[(L-360)/(420-最小搭接长度)+β]的整数部分；E=(L-360)/n；△＞26.56度，β为0.5；△＜26.56度，β为1；n+1为挂瓦条数量，E为挂瓦条的间距；L为屋面斜坡长度。四、安装顺水条1、先安装屋脊、屋檐、山墙、排水沟瓦天窗烟囱等处的附加顺水条；2、其他屋面位置等分并安装顺水条，使其间距为1000㎜；3、固定顺水条采用长170㎜、直径10mm的镀锌螺杆，螺杆以植筋方式伸入屋面结构层6mm，顶用螺帽拧紧固定顺水条。螺杆间距600㎜，顺水条尺寸38*25mm。五、安装挂瓦条1、先计算确定挂瓦条间距E，保证不小于最小搭接尺寸（见图一）；2、在顺水条顶端两侧各安装一根挂瓦条，使挂瓦条顶端间距为40㎜。挂瓦条至少伸过屋脊顶处150㎜；3、从第一根挂瓦条开始往下，每间隔E便安装挂瓦条，确保屋面瓦用量不少于10片/㎡。4、安装檐口最后一根挂瓦条：让它紧贴着檐边，高度跟檐口压板齐，但须比其他挂瓦条高出一寸。5、挂瓦条用铝角码固定在顺水条上，挂瓦条的上边和下边均要固定。每块角码用四颗锚钉固定，顺水条上钉两颗，挂瓦条上钉两颗。6、挂瓦条间距：300mm。六、屋面瓦的安装1、瓦片安装由屋檐右下角开始，自右向左、由下而上；每片主瓦的瓦爪必须紧扣挂瓦条，平瓦隔排错缝排瓦；2、固定瓦片用18号的铜丝，每根铜丝长90mm，双股固定在上一排挂瓦条上，要求所有瓦片都要固定；3、屋檐处理：在屋檐处所有孔隙都必须采用水泥浆、木板等装饰物封闭并留大部分通气孔，让积聚在瓦下面的水分排出挥发掉；4、设排水沟或檐沟，瓦头伸出檐口一般为50～70㎜。屋檐无檐沟定位图（图二）七、脊瓦的安装（1）、在开放式及木板铺设屋面上必须保证衬垫至少伸过屋脊顶处150㎜；（2）、将脊瓦有钉孔的一面朝向风雨方向安装，并从山墙顶三角形周围的一边开始铺至另一边；（3）、将第二片脊瓦叠放在第一片脊瓦的头部，搭接部分不得少于75㎜。（4）、用水泥砂浆固定脊瓦，施工时必须注意，防止砂浆超出脊瓦头部，弄脏瓦面（图三）；（5）、单坡屋面正脊用1：2.5水泥砂浆封实（图四）。屋面正脊定位图（图三）八、檐口瓦的安装（1）、挂瓦条在离檐口40㎜处截止，檐口需用两条铝通顺水条固定；（2）、铺好的主瓦支出檐口≥50㎜；（3）、装檐口封瓦以水泥砂浆坐实再以钉子在屋檐处固定，并封住与其搭接的主瓦底部；（4）、檐口瓦间的上下搭接不得小于75㎜。屋檐结合处和檐口瓦应固定在上一排瓦上；（5）、脊瓦封头应覆盖檐口瓦的连接处。屋面檐口定位图（图四）九、排水沟瓦的安装（1）、采用1：2.5水泥砂浆沿中心线施工粘贴，上下...
