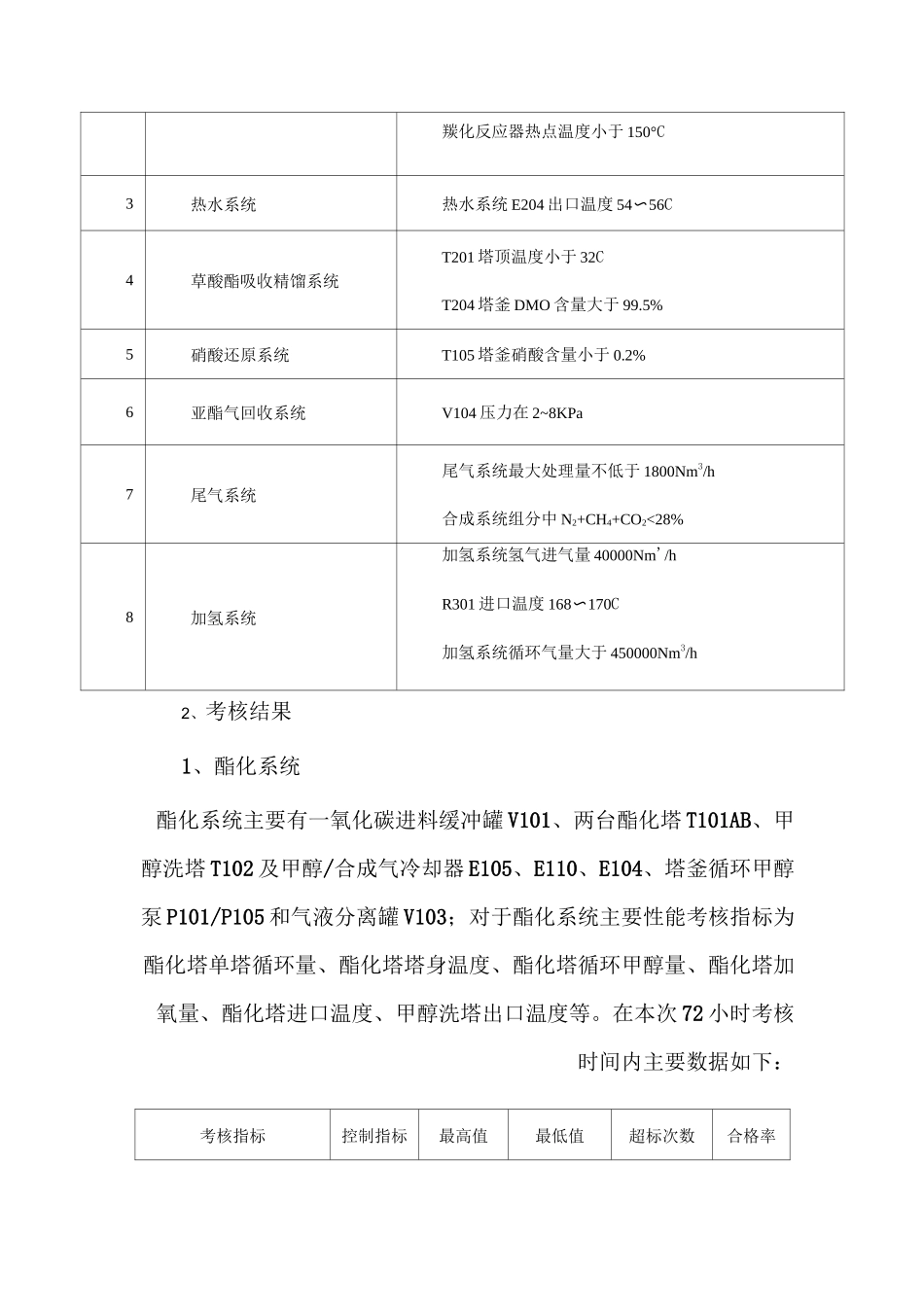

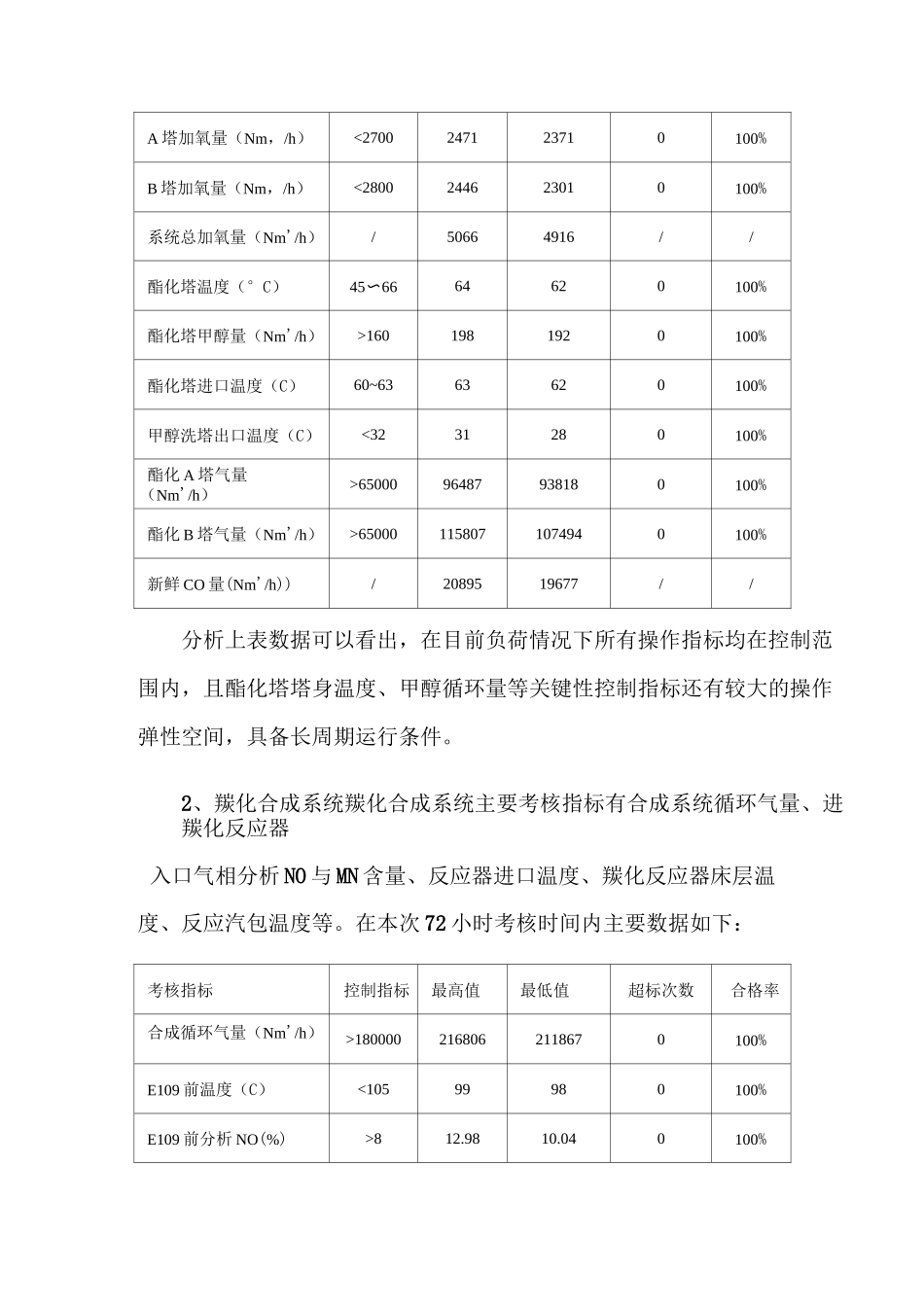

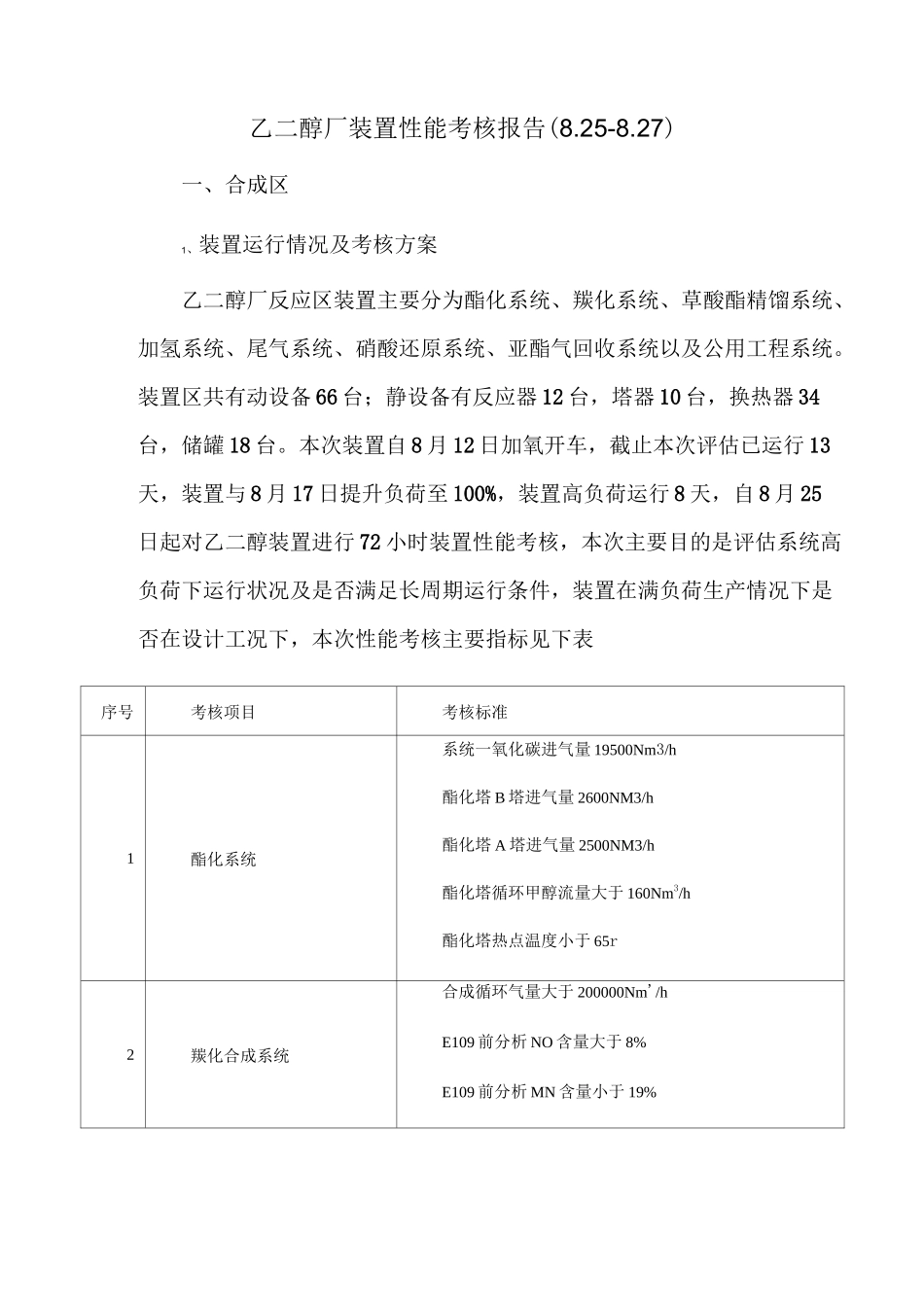

乙二醇厂装置性能考核报告(8.25-8.27)一、合成区1、装置运行情况及考核方案乙二醇厂反应区装置主要分为酯化系统、羰化系统、草酸酯精馏系统、加氢系统、尾气系统、硝酸还原系统、亚酯气回收系统以及公用工程系统。装置区共有动设备66台;静设备有反应器12台,塔器10台,换热器34台,储罐18台。本次装置自8月12日加氧开车,截止本次评估已运行13天,装置与8月17日提升负荷至100%,装置高负荷运行8天,自8月25日起对乙二醇装置进行72小时装置性能考核,本次主要目的是评估系统高负荷下运行状况及是否满足长周期运行条件,装置在满负荷生产情况下是否在设计工况下,本次性能考核主要指标见下表序号考核项目考核标准1酯化系统系统一氧化碳进气量19500Nm3/h酯化塔B塔进气量2600NM3/h酯化塔A塔进气量2500NM3/h酯化塔循环甲醇流量大于160Nm3/h酯化塔热点温度小于65r2羰化合成系统合成循环气量大于200000Nm'/hE109前分析NO含量大于8%E109前分析MN含量小于19%羰化反应器热点温度小于150°C3热水系统热水系统E204出口温度54〜56C4草酸酯吸收精馏系统T201塔顶温度小于32CT204塔釜DMO含量大于99.5%5硝酸还原系统T105塔釜硝酸含量小于0.2%6亚酯气回收系统V104压力在2~8KPa7尾气系统尾气系统最大处理量不低于1800Nm3/h合成系统组分中N2+CH4+CO2<28%8加氢系统加氢系统氢气进气量40000Nm'/hR301进口温度168〜170C加氢系统循环气量大于450000Nm3/h2、考核结果1、酯化系统酯化系统主要有一氧化碳进料缓冲罐V101、两台酯化塔T101AB、甲醇洗塔T102及甲醇/合成气冷却器E105、E110、E104、塔釜循环甲醇泵P101/P105和气液分离罐V103;对于酯化系统主要性能考核指标为酯化塔单塔循环量、酯化塔塔身温度、酯化塔循环甲醇量、酯化塔加氧量、酯化塔进口温度、甲醇洗塔出口温度等。在本次72小时考核时间内主要数据如下:考核指标控制指标最高值最低值超标次数合格率A塔加氧量(Nm,/h)<2700247123710100%B塔加氧量(Nm,/h)<2800244623010100%系统总加氧量(Nm'/h)/50664916//酯化塔温度(°C)45〜6664620100%酯化塔甲醇量(Nm'/h)>1601981920100%酯化塔进口温度(C)60~6363620100%甲醇洗塔出口温度(C)<3231280100%酯化A塔气量(Nm'/h)>6500096487938180100%酯化B塔气量(Nm'/h)>650001158071074940100%新鲜CO量(Nm'/h))/2089519677//分析上表数据可以看出,在目前负荷情况下所有操作指标均在控制范围内,且酯化塔塔身温度、甲醇循环量等关键性控制指标还有较大的操作弹性空间,具备长周期运行条件。2、羰化合成系统羰化合成系统主要考核指标有合成系统循环气量、进羰化反应器入口气相分析NO与MN含量、反应器进口温度、羰化反应器床层温度、反应汽包温度等。在本次72小时考核时间内主要数据如下:考核指标控制指标最高值最低值超标次数合格率合成循环气量(Nm'/h)>1800002168062118670100%E109前温度(C)<10599980100%E109前分析NO(%)>812.9810.040100%E109前分析MN(%)<1918.9716.130100%反应器床层温度(°C)<1501471340100%反应A汽包温度(C)/1361361//反应B汽包温度(C)/129129//R201A压差(KPa)/65.7764.6//R201B压差(KPa)/68.767.24//R201C压差(KPa)/61.8260.5//R201D压差(KPa)/70.969.29//R201E压差(KPa)/66.865.33//R201F压差(KPa)/68.8567.09//分析上表数据可以看出羰化反应器各项指标均在控制范围内,且具有较大的操作空间,反应器汽包温度具备较大的提升空间,气相中MN转化率较好没有MN累积现象,催化剂活性良好,反应器压差稳定,具备长周期运行条件,具备负荷提升条件。3、热水系统热水系统主要考核指标为循环热水温度及E204出口气相温度。在本次72小时考核时间数据如下:考核指标控制指标最高值最低值超标次数合格率热水温度(C)50~555555100%E204出口温度(C)54±25554100%E201更换为304材质后热水温度已完全可控,由上表可以看出,热水温度稳定,E204出口温度也在控制指标范围内,且E201循环水尚有调节裕量,热水系统具备长周期运行条件。4、草酸酯吸收精馏系统草酸酯吸收精馏系统主要考核指标为T201塔顶温度、T201塔顶甲醇量、T204塔釜DMO纯度,在本次72小时装置...
