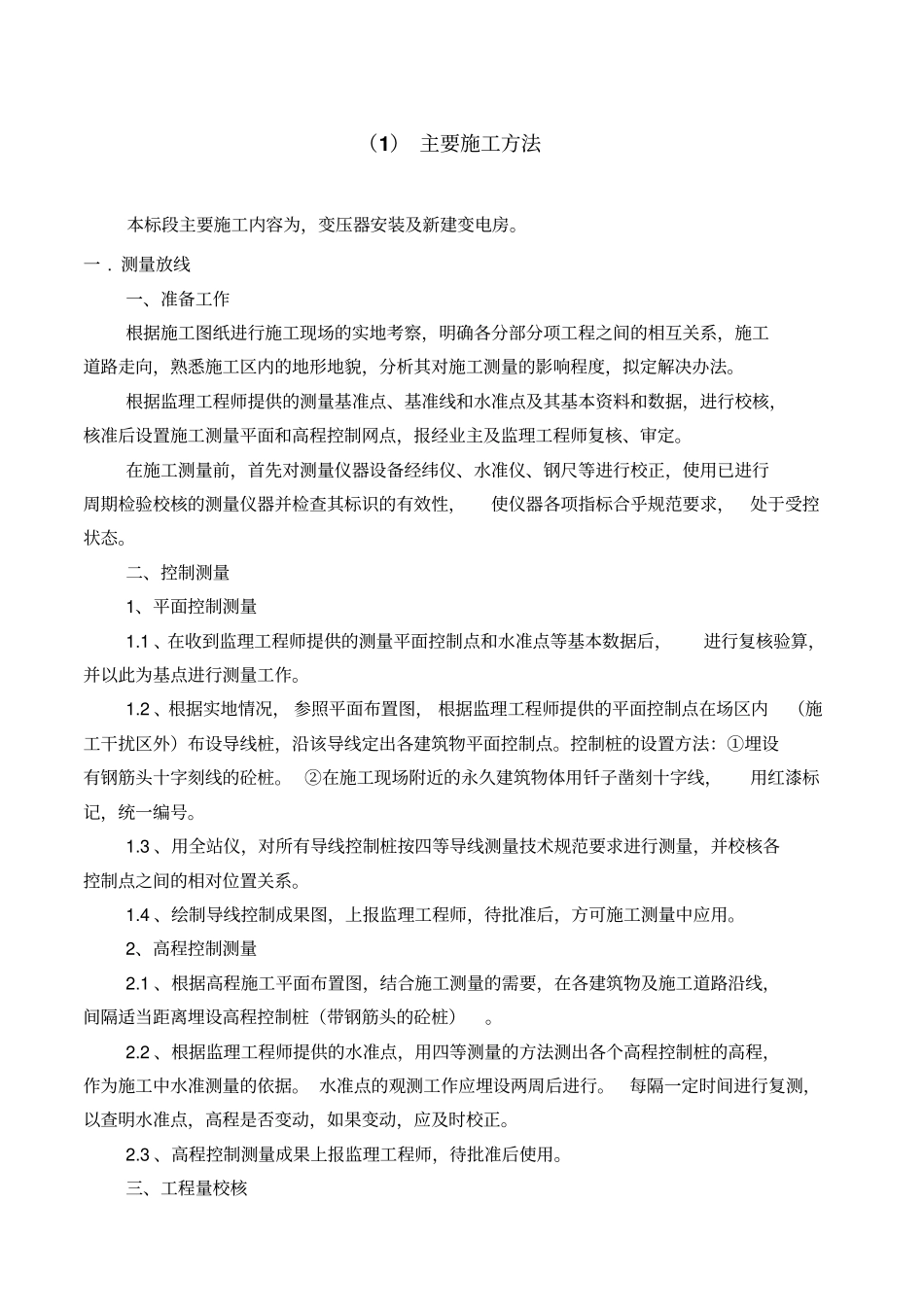

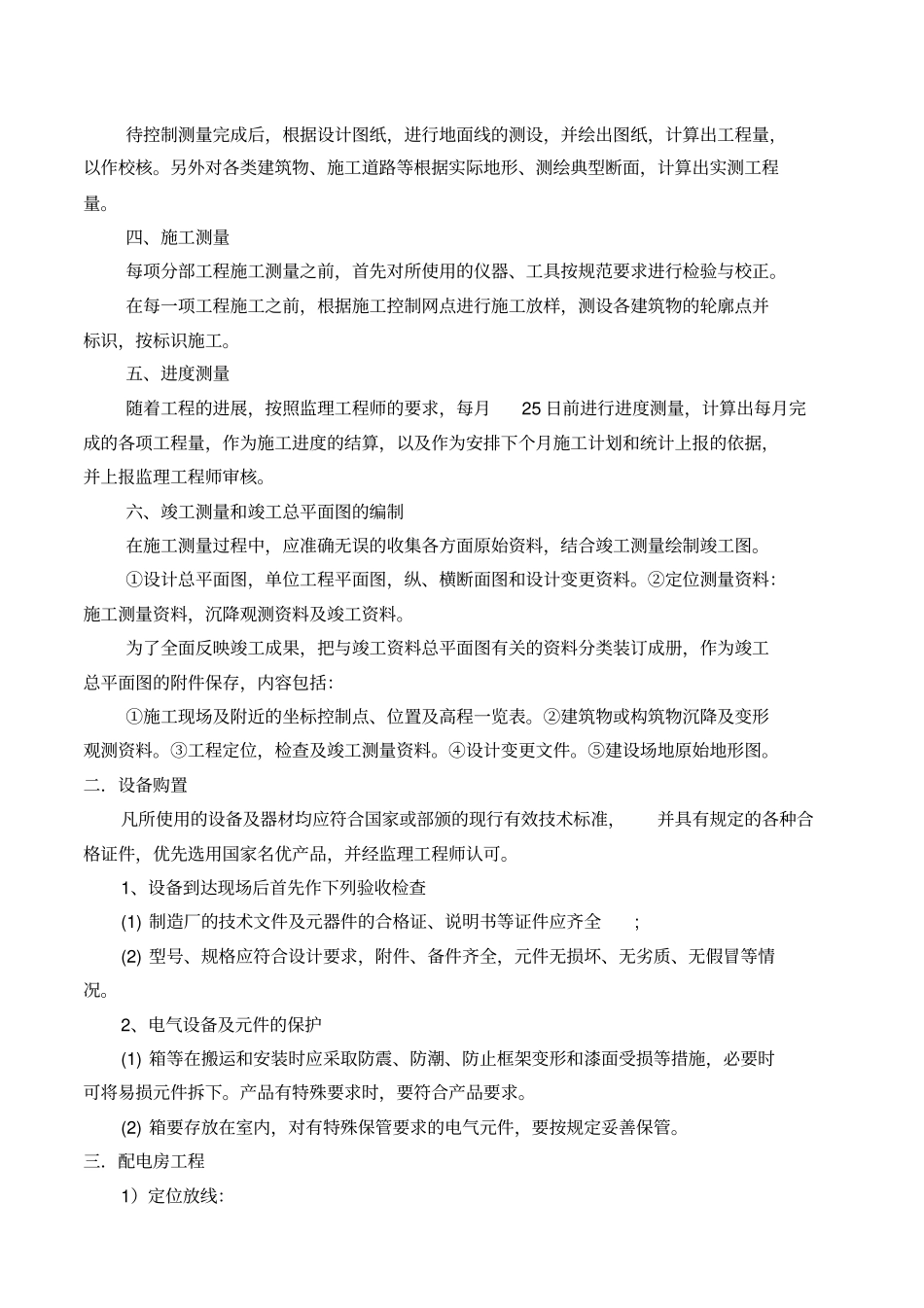

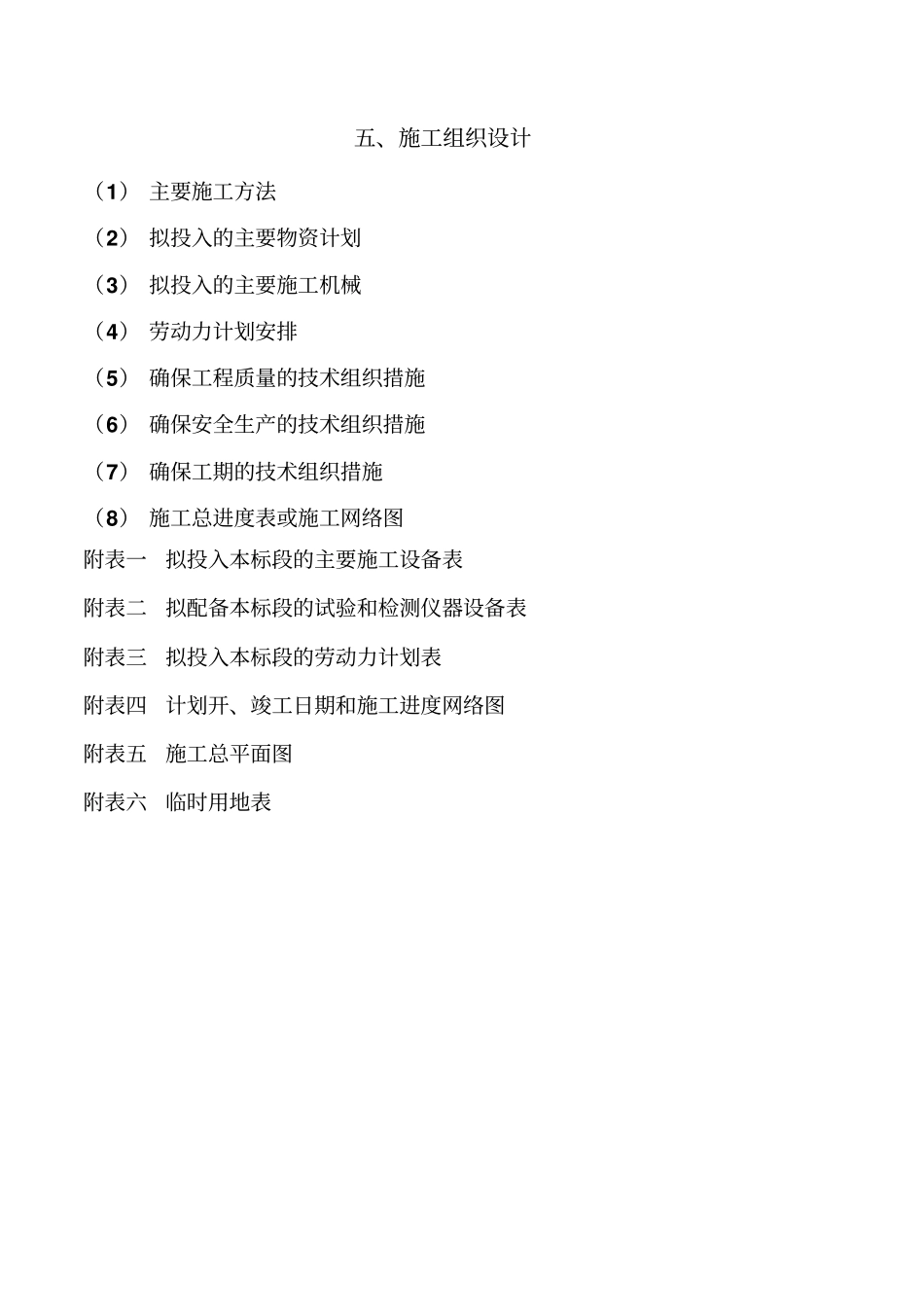

五、施工组织设计（1）主要施工方法（2）拟投入的主要物资计划（3）拟投入的主要施工机械（4）劳动力计划安排（5）确保工程质量的技术组织措施（6）确保安全生产的技术组织措施（7）确保工期的技术组织措施（8）施工总进度表或施工网络图附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三拟投入本标段的劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表（1）主要施工方法本标段主要施工内容为，变压器安装及新建变电房。一.测量放线一、准备工作根据施工图纸进行施工现场的实地考察，明确各分部分项工程之间的相互关系，施工道路走向，熟悉施工区内的地形地貌，分析其对施工测量的影响程度，拟定解决办法。根据监理工程师提供的测量基准点、基准线和水准点及其基本资料和数据，进行校核，核准后设置施工测量平面和高程控制网点，报经业主及监理工程师复核、审定。在施工测量前，首先对测量仪器设备经纬仪、水准仪、钢尺等进行校正，使用已进行周期检验校核的测量仪器并检查其标识的有效性，使仪器各项指标合乎规范要求，处于受控状态。二、控制测量1、平面控制测量1.1、在收到监理工程师提供的测量平面控制点和水准点等基本数据后，进行复核验算，并以此为基点进行测量工作。1.2、根据实地情况，参照平面布置图，根据监理工程师提供的平面控制点在场区内（施工干扰区外）布设导线桩，沿该导线定出各建筑物平面控制点。控制桩的设置方法：①埋设有钢筋头十字刻线的砼桩。②在施工现场附近的永久建筑物体用钎子凿刻十字线，用红漆标记，统一编号。1.3、用全站仪，对所有导线控制桩按四等导线测量技术规范要求进行测量，并校核各控制点之间的相对位置关系。1.4、绘制导线控制成果图，上报监理工程师，待批准后，方可施工测量中应用。2、高程控制测量2.1、根据高程施工平面布置图，结合施工测量的需要，在各建筑物及施工道路沿线，间隔适当距离埋设高程控制桩（带钢筋头的砼桩）。2.2、根据监理工程师提供的水准点，用四等测量的方法测出各个高程控制桩的高程，作为施工中水准测量的依据。水准点的观测工作应埋设两周后进行。每隔一定时间进行复测，以查明水准点，高程是否变动，如果变动，应及时校正。2.3、高程控制测量成果上报监理工程师，待批准后使用。三、工程量校核待控制测量完成后，根据设计图纸，进行地面线的测设，并绘出图纸，计算出工程量，以作校核。另外对各类建筑物、施工道路等根据实际地形、测绘典型断面，计算出实测工程量。四、施工测量每项分部工程施工测量之前，首先对所使用的仪器、工具按规范要求进行检验与校正。在每一项工程施工之前，根据施工控制网点进行施工放样，测设各建筑物的轮廓点并标识，按标识施工。五、进度测量随着工程的进展，按照监理工程师的要求，每月25日前进行进度测量，计算出每月完成的各项工程量，作为施工进度的结算，以及作为安排下个月施工计划和统计上报的依据，并上报监理工程师审核。六、竣工测量和竣工总平面图的编制在施工测量过程中，应准确无误的收集各方面原始资料，结合竣工测量绘制竣工图。①设计总平面图，单位工程平面图，纵、横断面图和设计变更资料。②定位测量资料：施工测量资料，沉降观测资料及竣工资料。为了全面反映竣工成果，把与竣工资料总平面图有关的资料分类装订成册，作为竣工总平面图的附件保存，内容包括：①施工现场及附近的坐标控制点、位置及高程一览表。②建筑物或构筑物沉降及变形观测资料。③工程定位，检查及竣工测量资料。④设计变更文件。⑤建设场地原始地形图。二．设备购置凡所使用的设备及器材均应符合国家或部颁的现行有效技术标准，并具有规定的各种合格证件，优先选用国家名优产品，并经监理工程师认可。1、设备到达现场后首先作下列验收检查(1)制造厂的技术文件及元器件的合格证、说明书等证件应齐全;(2)型号、规格应符合设计要求，附件、备件齐全，元件无损坏、无劣质、无假冒等情况。2、电气设备及元件的保护(1)箱等在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等措施，必要时可将易损元件拆下...
