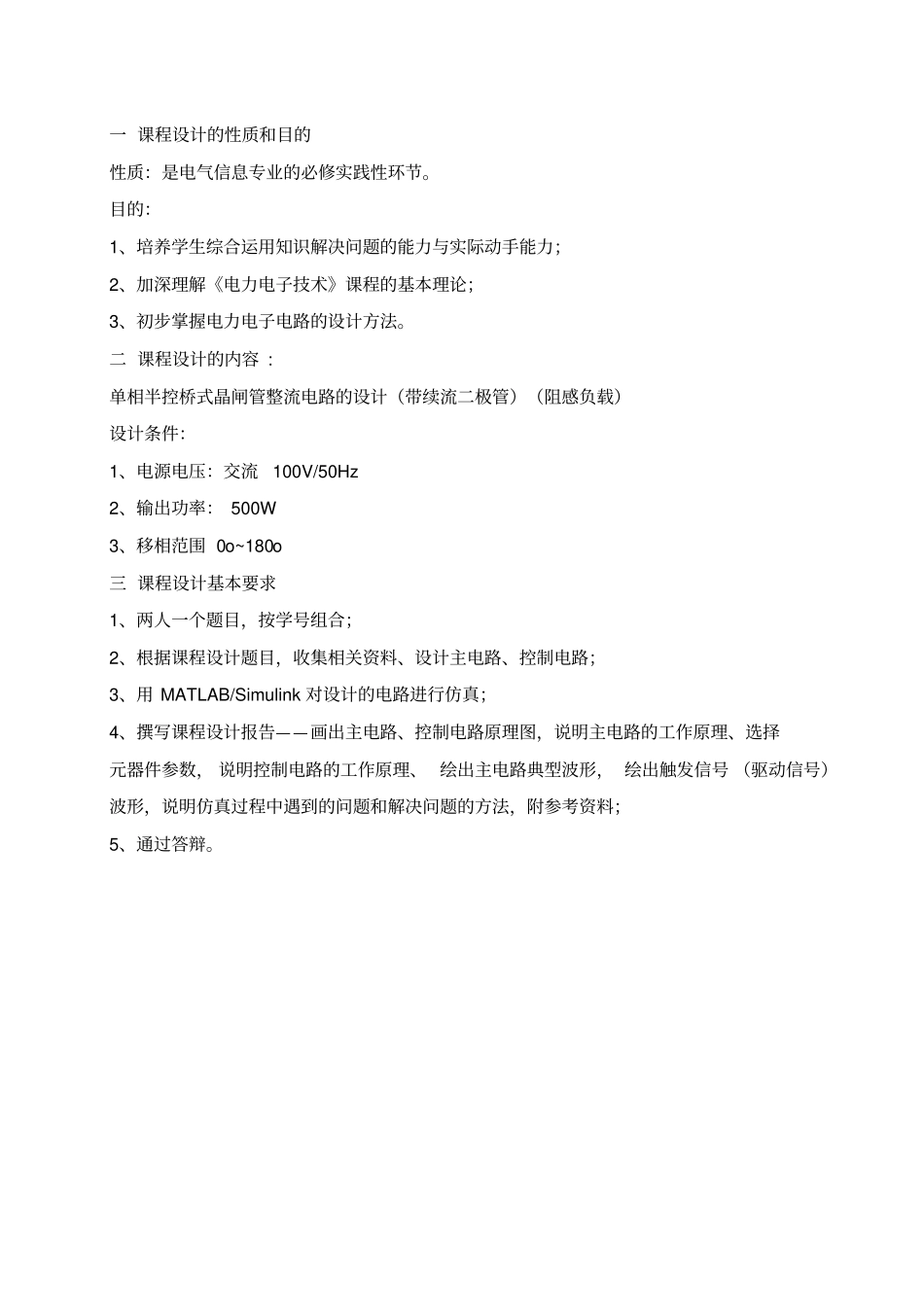

学号：课程设计题目单相半控桥式晶闸管整流电路的设计（带续流二极管）（阻感负载）学院自动化专业自动化班级100...班姓名指导教师许湘莲2012年12月29日一课程设计的性质和目的性质：是电气信息专业的必修实践性环节。目的：1、培养学生综合运用知识解决问题的能力与实际动手能力；2、加深理解《电力电子技术》课程的基本理论；3、初步掌握电力电子电路的设计方法。二课程设计的内容:单相半控桥式晶闸管整流电路的设计（带续流二极管）（阻感负载）设计条件：1、电源电压：交流100V/50Hz2、输出功率：500W3、移相范围0o~180o三课程设计基本要求1、两人一个题目，按学号组合；2、根据课程设计题目，收集相关资料、设计主电路、控制电路；3、用MATLAB/Simulink对设计的电路进行仿真；4、撰写课程设计报告——画出主电路、控制电路原理图，说明主电路的工作原理、选择元器件参数，说明控制电路的工作原理、绘出主电路典型波形，绘出触发信号（驱动信号）波形，说明仿真过程中遇到的问题和解决问题的方法，附参考资料；5、通过答辩。摘要电力电子技术课程设计是在教学及实验基础上，对课程所学理论知识的深化和提高。本次课程设计要完成单相桥式半控整流电路的设计，对电阻负载供电，并使输出电压在0到180伏之间连续可调，由于是半控电路，因此会用到晶闸管与电力二极管。此外，还要用MATLAB对设计的电路进行建模并仿真，得到电压与电流波形，对结果进行分析。关键词：半控整流晶闸管目录1设计的基本要求...............................................................................................................................................11.1设计的主要参数及要求：....................................................................................................................11.2设计的主要功能...................................................................................................................................12总体系统....................................................................................................................................................22.1主电路结构及其工作原理....................................................................................................................22.2参数计算................................................................................................................................................23硬件电路............................................................................................................................................................43.1系统总体原理框图...............................................................................................................................43.2驱动电路................................................................................................................................................43.2.1驱动电路方案.............................................................................................................................43.2.2驱动电路的设计.........................................................................................................................53.3保护电路................................................................................................................................................73.3.1变压器二次侧熔断器.................................................................................................................73.3.2晶闸管保护电流.........................................................................................................................83.4触发电路....................................
