电力铁塔基础施工方案讲解VIP免费

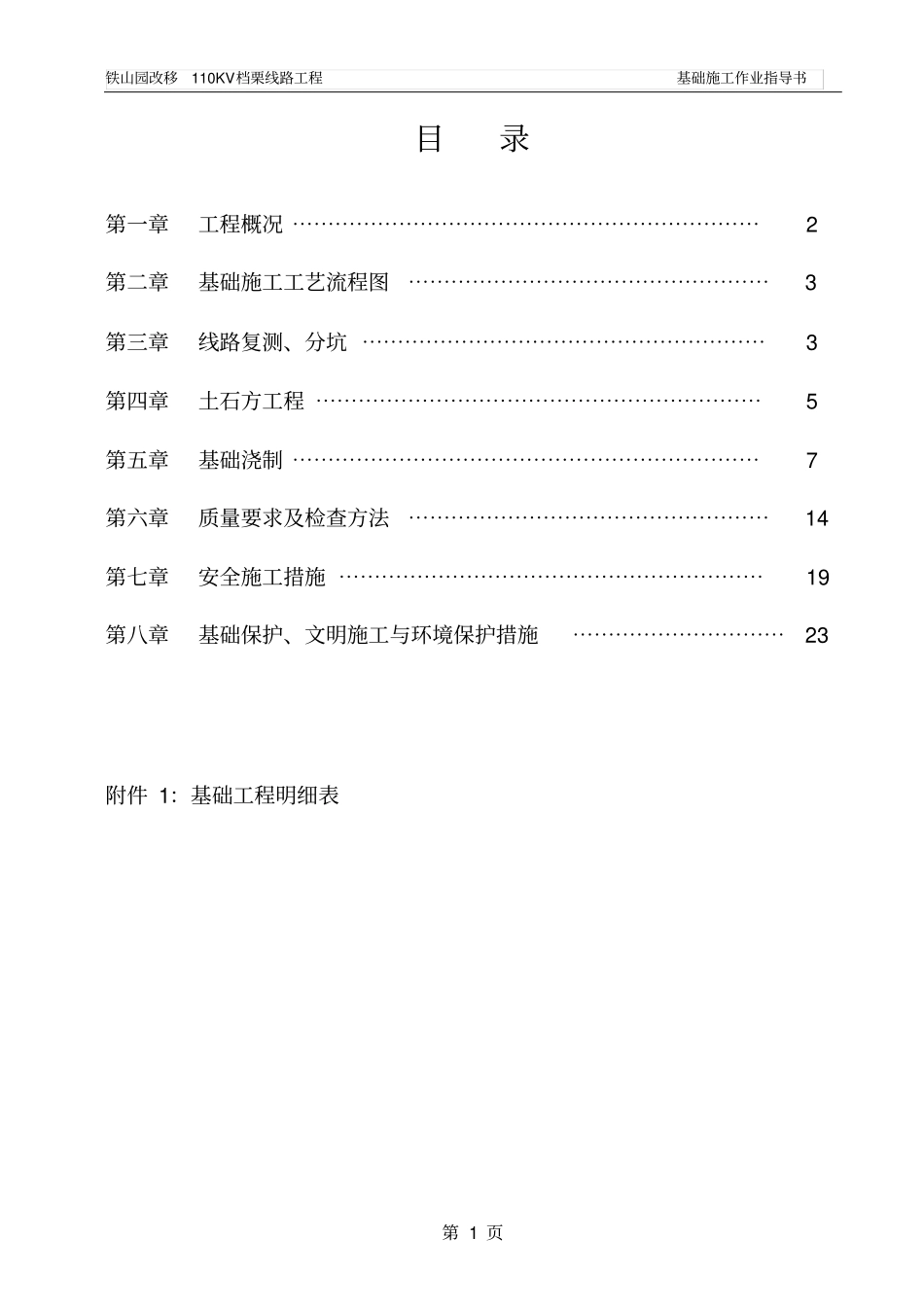

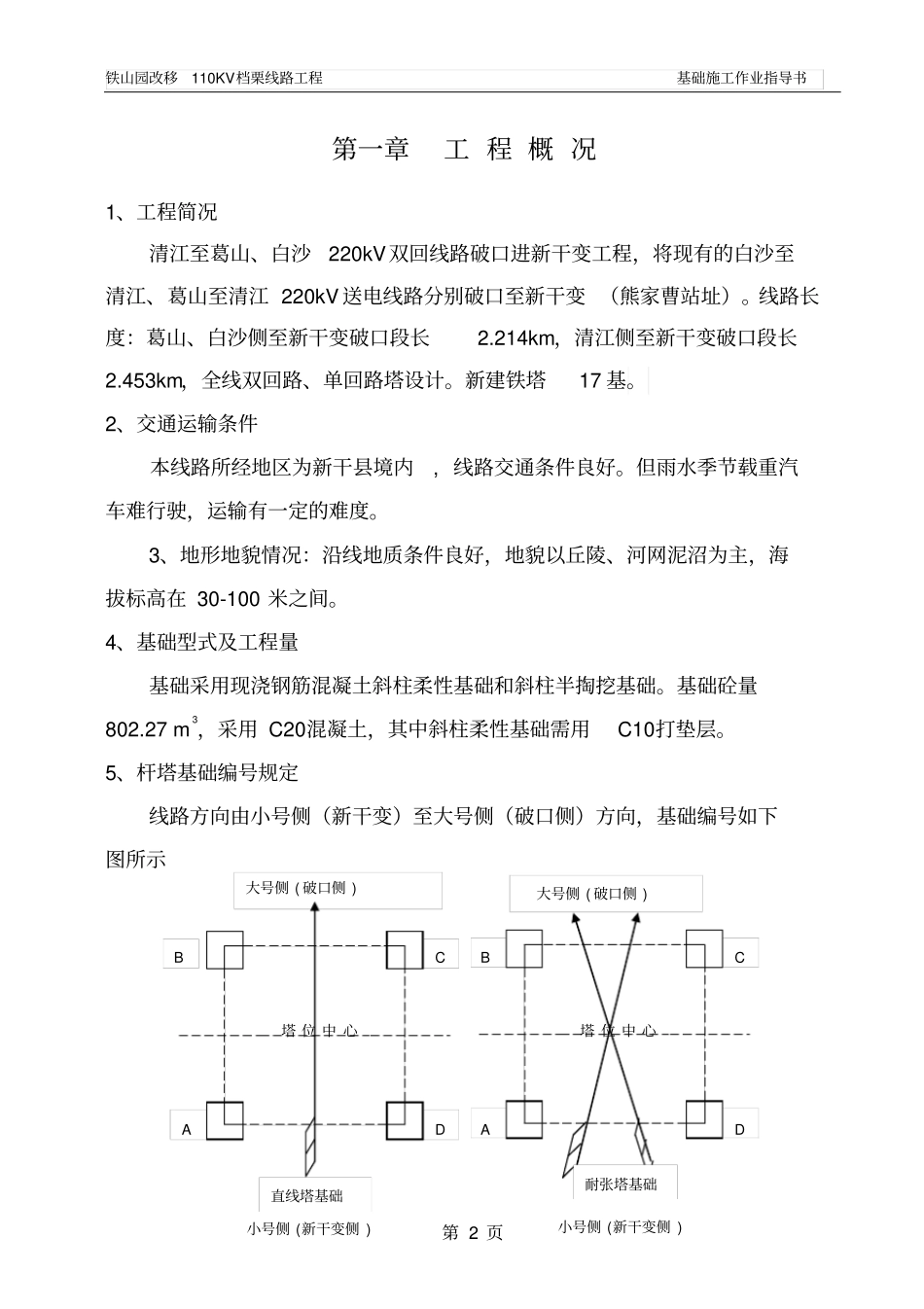

铁山园改移110KV档栗线路工程基础施工作业指导书第1页目录第一章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二章基础施工工艺流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第三章线路复测、分坑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第四章土石方工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第五章基础浇制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第六章质量要求及检查方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14第七章安全施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19第八章基础保护、文明施工与环境保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23附件1：基础工程明细表铁山园改移110KV档栗线路工程基础施工作业指导书第2页第一章工程概况1、工程简况清江至葛山、白沙220kV双回线路破口进新干变工程，将现有的白沙至清江、葛山至清江220kV送电线路分别破口至新干变（熊家曹站址）。线路长度：葛山、白沙侧至新干变破口段长2.214km，清江侧至新干变破口段长2.453km，全线双回路、单回路塔设计。新建铁塔17基。2、交通运输条件本线路所经地区为新干县境内,线路交通条件良好。但雨水季节载重汽车难行驶，运输有一定的难度。3、地形地貌情况：沿线地质条件良好，地貌以丘陵、河网泥沼为主，海拔标高在30-100米之间。4、基础型式及工程量基础采用现浇钢筋混凝土斜柱柔性基础和斜柱半掏挖基础。基础砼量802.27m3，采用C20混凝土，其中斜柱柔性基础需用C10打垫层。5、杆塔基础编号规定线路方向由小号侧（新干变）至大号侧（破口侧）方向，基础编号如下图所示ADCB塔位中心ABDC塔位中心大号侧(破口侧)小号侧(新干变侧)大号侧(破口侧)小号侧(新干变侧)直线塔基础耐张塔基础铁山园改移110KV档栗线路工程基础施工作业指导书第3页第二章基础施工工艺流程图第三章线路复测、分坑1、线路复测1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第线路复测分坑土石方工地运输绑扎钢筋及制模混凝土浇制养护拆模接地体敷设回填土清场铁山园改移110KV档栗线路工程基础施工作业指导书第4页六章线路复测质量要求及检查方法（表1）。1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。2、基础分坑2.1本工程根据塔位的具体地形配臵了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。2.2分坑放样时，以基础中心桩为准，以基坑底与中心桩高差控制各个洞深。同时考虑基础浇制成型后基础表面露出地面高度满足设计要求，不能形成凹进地面现象。2.3校核基础保护范围及基础高低腿是否符合设计要求，如有不够时应及时通知项目部及设计。2.4铁塔基础施工应保留原设计中心桩，以便恢复中心桩和作为施工质量检查用，施工过程中无法保留的塔位中心桩，挖除前必须在平基影响范围以外的前、后、左、右方向钉出牢固的辅助桩，将塔位中心桩引出，并作好记录。2.5铁塔及明细表及分坑浇制资料中所有高差均为相对中心桩而言,即中心桩处地面标高为±0.00m。2.6分坑所需数据详见《基础分坑资料》备注：⑴清江I、II回破口段单回路的5#、9#以及葛山、白沙破口段单回路的5#、8#应分别对应4#的横担投影桩。⑵两破口段1#、4#塔分坑按设计图纸要求进行。铁山园改移110KV档栗线路工程基础施工作业指导书第5页第四章土石方工程1、开挖前必须核对铁塔及基础明细表上数据是否与分坑资料上一致。2、检查塔位桩，控制桩是否完好，转角方向、中心桩位臵、上拔下压基础布臵是否正确。3、各种基础型式开挖尺寸和深度详见分坑浇制图。4、基础开挖时，如遇地质条件与设计不符（基础埋深不够、边坡保护不够、等）...
