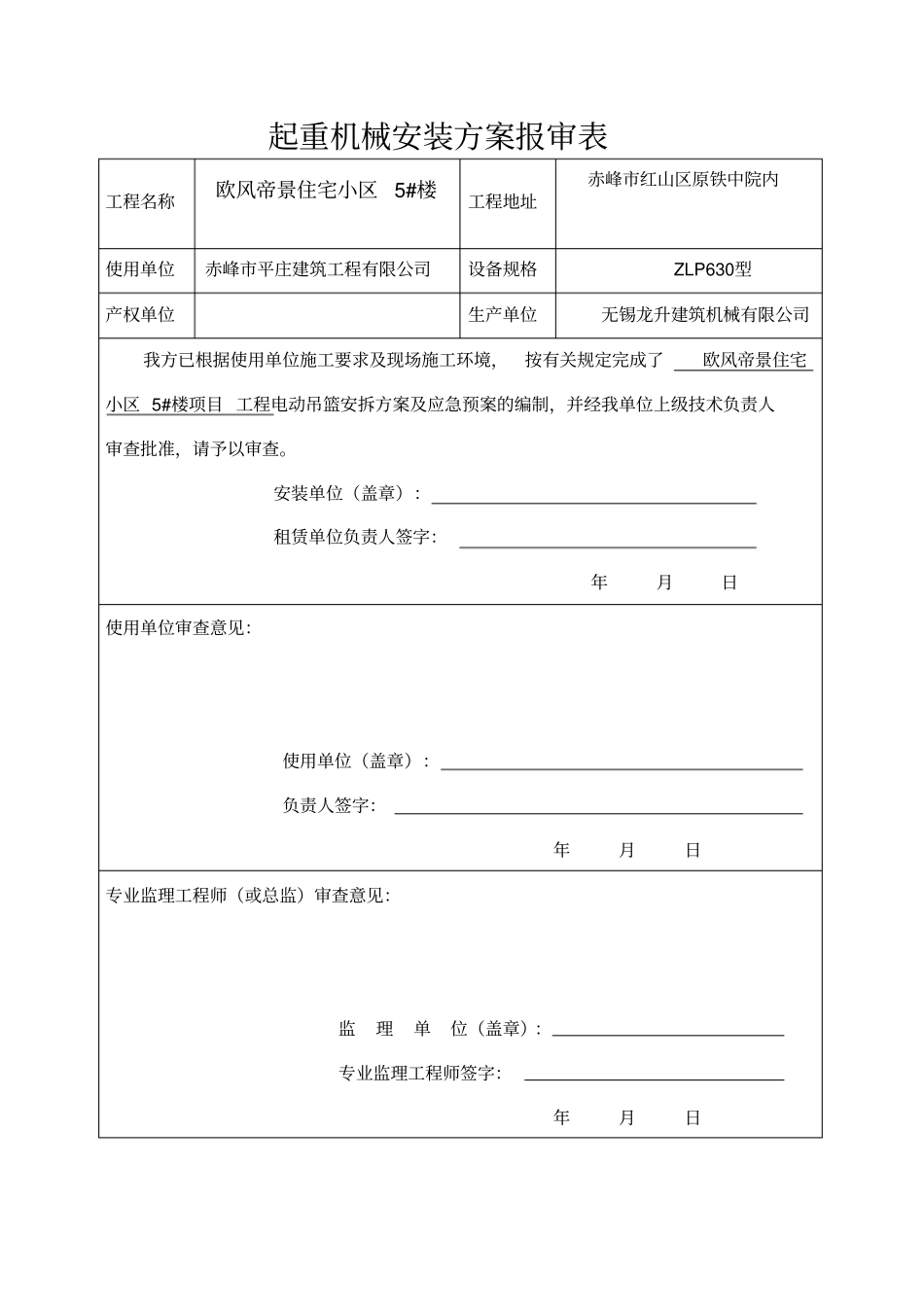

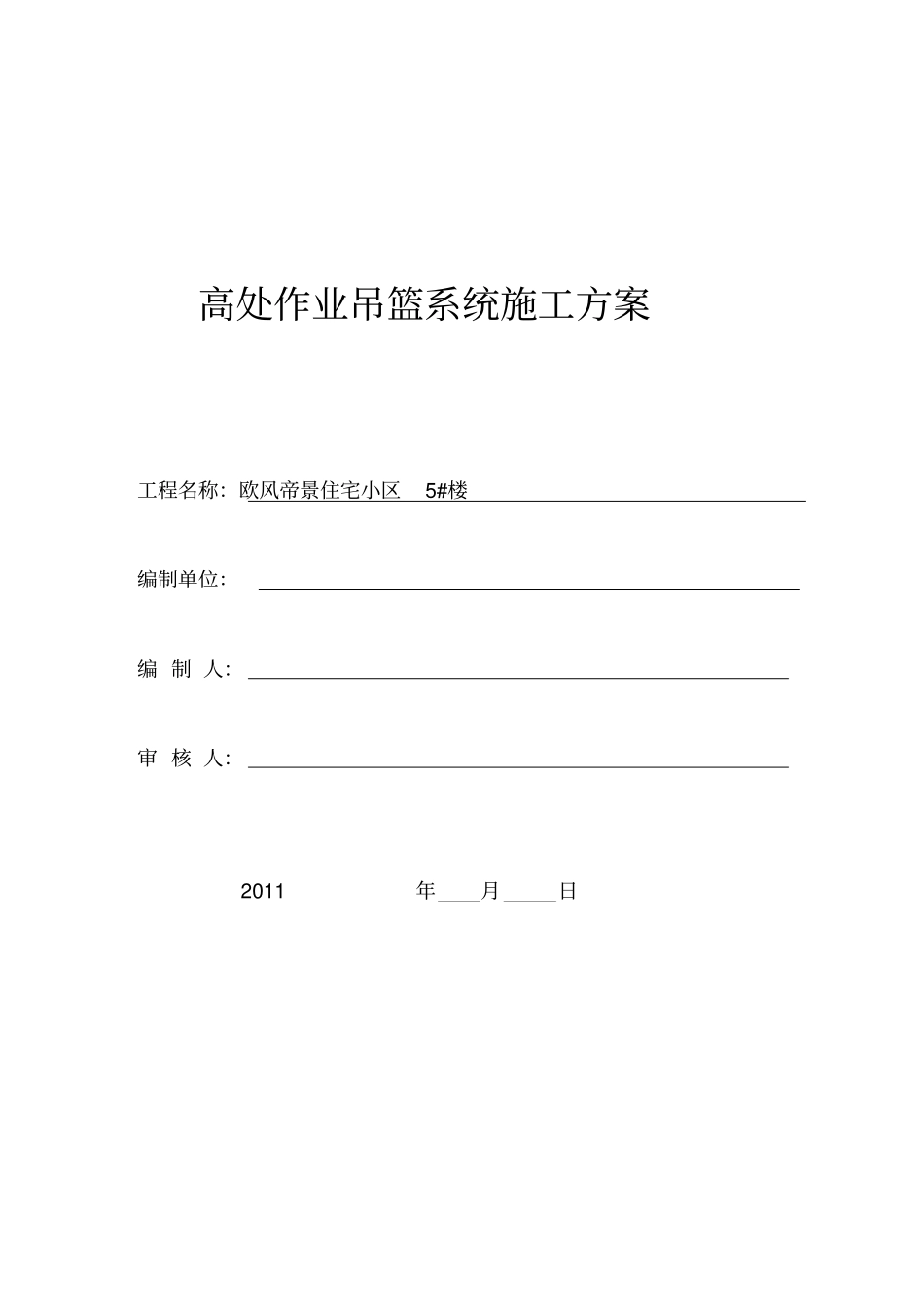

高处作业吊篮系统施工方案工程名称：欧风帝景住宅小区5#楼编制单位：编制人：审核人：2011年月日起重机械安装方案报审表工程名称欧风帝景住宅小区5#楼工程地址赤峰市红山区原铁中院内使用单位赤峰市平庄建筑工程有限公司设备规格ZLP630型产权单位生产单位无锡龙升建筑机械有限公司我方已根据使用单位施工要求及现场施工环境，按有关规定完成了欧风帝景住宅小区5#楼项目工程电动吊篮安拆方案及应急预案的编制，并经我单位上级技术负责人审查批准，请予以审查。安装单位（盖章）：租赁单位负责人签字：年月日使用单位审查意见：使用单位（盖章）：负责人签字：年月日专业监理工程师（或总监）审查意见：监理单位（盖章）：专业监理工程师签字：年月日目录一、编制依据二、工程概述三、吊篮简介及计算书1、电动吊篮的选型2、电动吊篮主要技术参数四、施工准备五、吊篮的布置六、吊篮的安装与拆除1、悬挂机构的安装2、悬吊平台的安装3、安全锁及提升机的安装4、电器箱的安装5、穿绳检查6、重锤的安装7、安全绳和绳卡的安装8、通电、检查9、验收、交接10、拆除七、吊篮施工验收标准1、电气系统验收2、悬吊平台验收3、安全锁验收4、钢丝绳验收5、荷载试验八、安全保证措施及注意事项1、安全锁2、安全绳3、安全技术措施4、施工吊船安全要求九、培训十、维护、保养十一、吊篮安装、拆卸过程应急措施和救援预案一、编制依据国家和行业颁布的有关现行设计和施工规范及标准赤峰市建筑工程施工安全操作规程中华人民共和国高处吊篮作业标准GB19155-2003机械设计手册（第四版）欧风帝景住宅小区5#楼装饰施工图纸和施工组织设计吊篮脚手架的设计制作应符合JG/T5032-93《高处作业吊篮》及《编制建筑施工脚手架安全技术标准的统一规定》，并经企业技术负责人审核批准。二、工程概述欧风帝景住宅小区5#楼工程，建筑物高度约46.7米。该楼外立面工程拟采用我公司的电动吊篮施工。我公司拥有ZLP630型号的电动吊篮，此电动吊篮性能先进，安全升降，拆装方便，高效是外墙装饰工程的理想设备。预计此项目安装ZLP-630型电动吊篮约5台，钢丝绳为60米长度，每台吊篮设置独立安全救生绳，专人进行维护、维修和日常安全检查。三、吊篮简介1、电动吊篮的选型为本工程选用无锡市龙升建筑机械有限公司生产ZLP—630的电动吊篮，根据现场施工的实际需要，限制使用载荷为630kg。篮筐外型尺寸：宽700mm×高1100mm，单元长度有1米、1.5米、2米三种尺寸，然后按需要进行拼装，最大长度为5米，最小长度为1米。2、电动吊篮主要技术参数：ZLP-630型高处作业电动吊篮主要性能参数如下：项目技术数据备注：项目技术数据备注额定载荷(kN)630KG平台尺寸(mm)前栏高800，后栏高1100，平台长度1.m、2.m、3m4m、5m，宽度760cm额定升降速度（m/min）7－9m/min提升机电机型号YEJ90L-4功率（kW）1.5KW×2台电压380V制动力矩（N.m）1.5N.m×2台安全锁型号630吊篮额定载荷自由坠落工况允许冲击力（kN）20锁绳距离（mm）≤100最大悬挑伸出量（mm）1500工作钢丝绳安全钢丝绳Φ8.3mm48.3ZBB4×31WS+FC1960ZS（型号）配重（kg／平台）≥1000根据悬挑伸出量、总载荷相应变化四、施工准备1、吊篮进场可根据场地大小，分批进场。要求现场预备380V电源。根据现场施工准备，我们开工前组织准备好吊篮机具装置运至现场，组织现场安装、移位人员。2、人员准备：操作人员必须有二人，但不准超过二人，必须系好安全带。搬运组二人，现场技术指导一人，安全警示一人，电工一人。操作人员必须身体健康，18岁以上人员能适应高空作业，经过培训，掌握吊篮操作的有关规定。操作人员严禁酒后操作吊篮。操作人员严禁穿拖鞋上吊篮。操作人员必须熟知《吊篮安装使用规程》。严禁操作人员违章操作。人员每天必须清扫吊篮篮体杂物，减轻吊篮自重，以保证安全施工。3、人员分工如下：分工姓名工作范围安装组负责安装设备各部件搬抬组孙悦强、赵红玉负责将各设备部件运至工作场地技术指导解宝华负责设备安装完毕后的调试工作警戒组刘志刚负责设立警戒线及人员疏散工作电工党春雨负责机械设备的安装调试五、吊篮的布置考虑到本工程吊篮安装的实际情况，在顶层适当位置...
