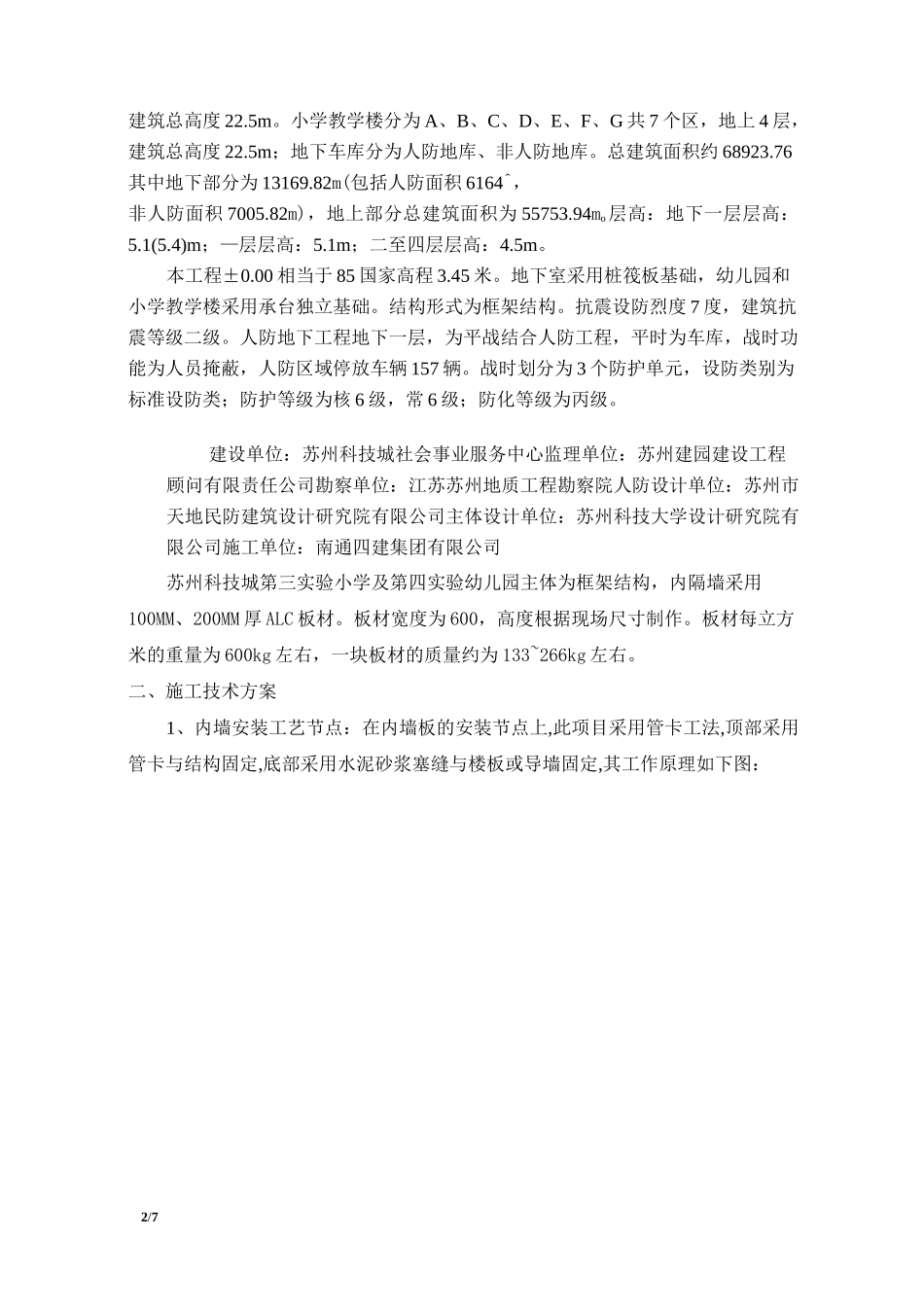

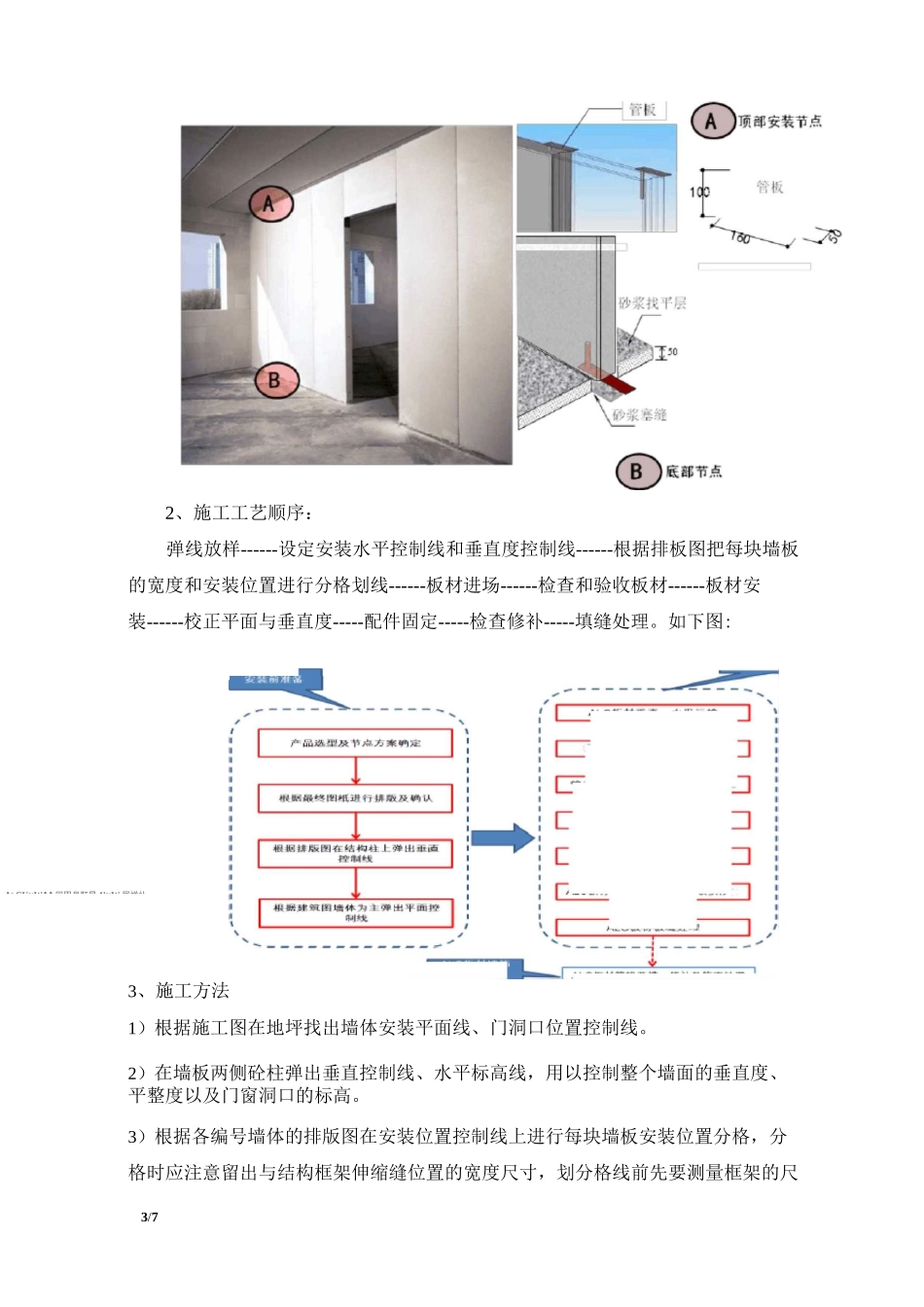

1/7科技城第三实验小学及第四实验幼儿园工程ALC板材施工方案南通四建集团有限公司编制人：编制日期：年—月—日一、工程概况苏州科技城第三实验小学及第四实验幼儿园项目，位于苏州市科技城天佑路西侧、科达路南侧、科广路北侧、步青路东侧。由幼儿园教学楼、行政楼、小学教学楼、教学楼裙房及地下车库组成，其中幼儿园教学楼分为A、B、C、D共4个区，建筑层数为地上3层，建筑总高度为14.25米。行政楼地下1层，地上4层，2/7建筑总高度22.5m。小学教学楼分为A、B、C、D、E、F、G共7个区，地上4层，建筑总高度22.5m；地下车库分为人防地库、非人防地库。总建筑面积约68923.76其中地下部分为13169.82m(包括人防面积6164^，非人防面积7005.82m)，地上部分总建筑面积为55753.94mo层高：地下一层层高：5.1(5.4)m；—层层高：5.1m；二至四层层高：4.5m。本工程±0.00相当于85国家高程3.45米。地下室采用桩筏板基础，幼儿园和小学教学楼采用承台独立基础。结构形式为框架结构。抗震设防烈度7度，建筑抗震等级二级。人防地下工程地下一层，为平战结合人防工程，平时为车库，战时功能为人员掩蔽，人防区域停放车辆157辆。战时划分为3个防护单元，设防类别为标准设防类；防护等级为核6级，常6级；防化等级为丙级。建设单位：苏州科技城社会事业服务中心监理单位：苏州建园建设工程顾问有限责任公司勘察单位：江苏苏州地质工程勘察院人防设计单位：苏州市天地民防建筑设计研究院有限公司主体设计单位：苏州科技大学设计研究院有限公司施工单位：南通四建集团有限公司苏州科技城第三实验小学及第四实验幼儿园主体为框架结构，内隔墙采用100MM、200MM厚ALC板材。板材宽度为600，高度根据现场尺寸制作。板材每立方米的重量为600kg左右，一块板材的质量约为133~266kg左右。二、施工技术方案1、内墙安装工艺节点：在内墙板的安装节点上,此项目采用管卡工法,顶部采用管卡与结构固定,底部采用水泥砂浆塞缝与楼板或导墙固定,其工作原理如下图：3/7ALCUKWAA回甲虽肛垦4!KW屈禅补2、施工工艺顺序：弹线放样------设定安装水平控制线和垂直度控制线------根据排板图把每块墙板的宽度和安装位置进行分格划线------板材进场------检查和验收板材------板材安装------校正平面与垂直度-----配件固定-----检查修补-----填缝处理。如下图:3、施工方法1）根据施工图在地坪找出墙体安装平面线、门洞口位置控制线。2）在墙板两侧砼柱弹出垂直控制线、水平标高线，用以控制整个墙面的垂直度、平整度以及门窗洞口的标高。3）根据各编号墙体的排版图在安装位置控制线上进行每块墙板安装位置分格，分格时应注意留出与结构框架伸缩缝位置的宽度尺寸，划分格线前先要测量框架的尺4/7寸，如果由于框架的尺寸误差致使墙体伸缩小于设计要求的宽度，在安装前需要把此伸缩缝相近的板材进行一定宽度的切割，以满足伸缩缝宽度设置要求。4）板材通过现场的塔吊吊运至所要求安装的楼层的卸货平台上，吊装前板材用专用吊带绑轧并且要检查吊带绑轧是否牢靠，吊装时下面严禁站人。5）板材吊至楼层后采用小型液压铲车进行运输至所要求安装的部位，对于在运输中造成的板材边角破损，根据要求使用专用修补材进行缺角的修补，原则上在安装前先检查板材的破损位置和破损程度，对影响板材结构耐力的破损做报废处理，修补时应进行板材破损部位基层清扫，每次修补厚度不宜过厚，修补完成后等修补材料强度达到后用钢齿磨板和磨砂板进行外观尺寸的修正。板材安装过程中的边角破损，顺序上可以等安装完成后进行修补，修补时注意不要污染周围的墙面。板材的修补允许范围如下表所：楝新允许破萍口慢丰卜推（GB157*2-20063:6）板材修补完成后就可以进行安装，安装时应做好相应的安全保护措施，利用葫芦或人工进行每片墙板的吊装。安装板片时应注意保护墙板的边角，不要损坏。7）根据施工部位墙板需要的规格把板材进行分类摆放，竖起安装前先在板材底部从宽度的侧面向里8cm的位置把管卡直接敲入板材，敲入时应把配件扶正，避免由于配件倾斜造成敲入时把板材边角破损。8）板片就位后放掉吊带，调整水平和垂直度后用木楔在上下端临时固定板片。9）用2m靠...
