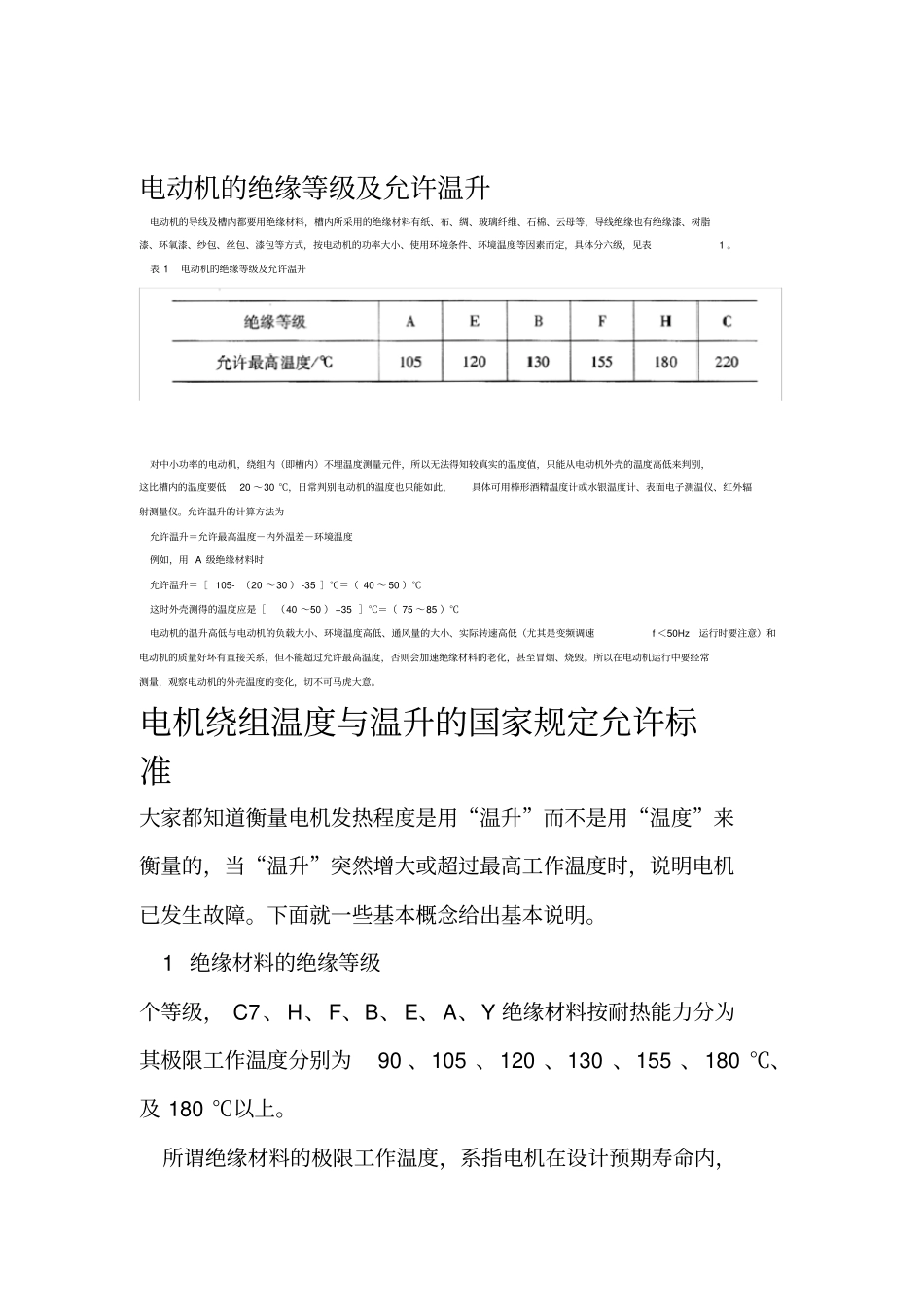

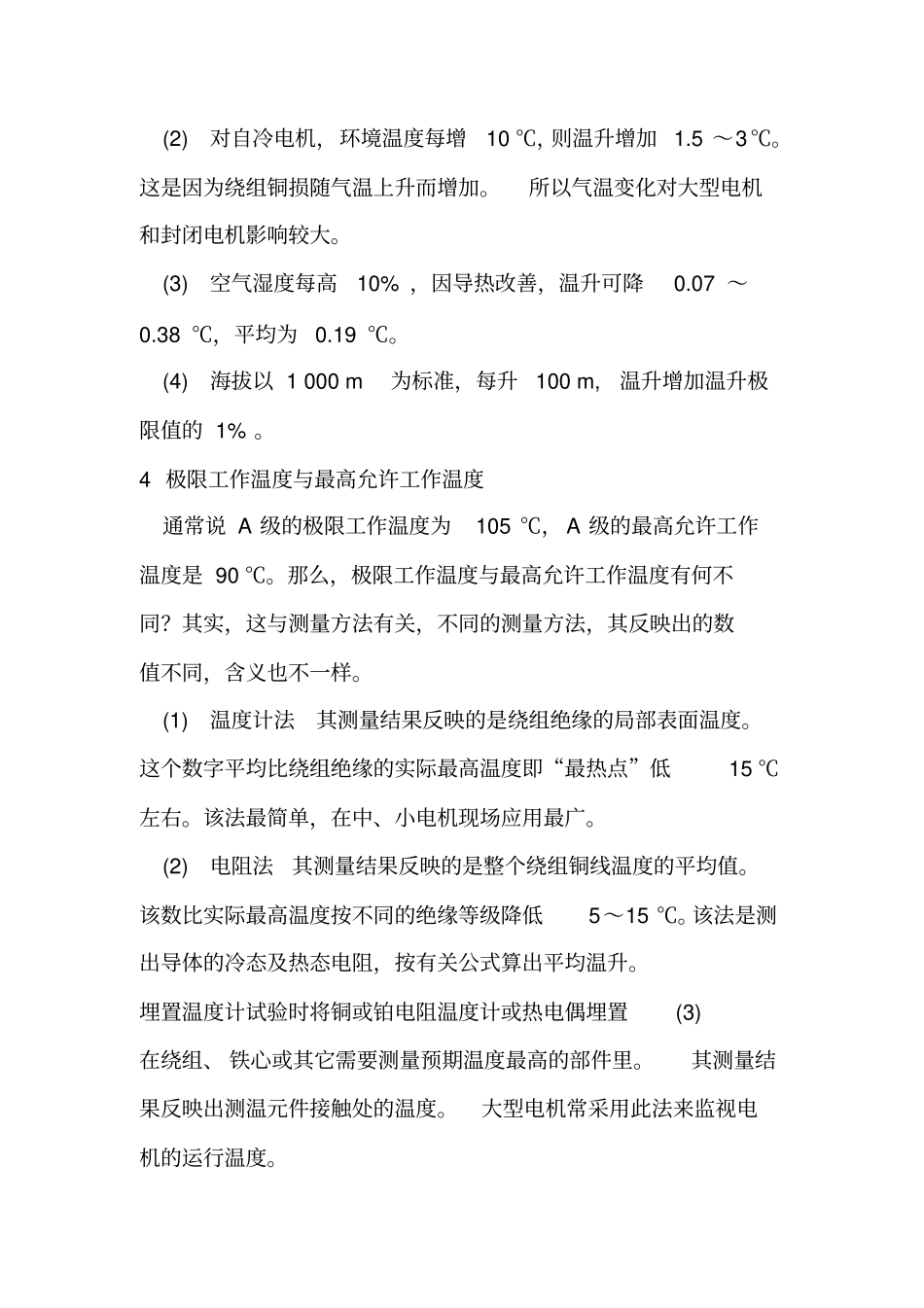

电动机的绝缘等级及允许温升电动机的导线及槽内都要用绝缘材料，槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等，导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式，按电动机的功率大小、使用环境条件、环境温度等因素而定，具体分六级，见表1。表1电动机的绝缘等级及允许温升对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃，日常判别电动机的温度也只能如此，具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。允许温升的计算方法为允许温升＝允许最高温度－内外温差－环境温度例如，用A级绝缘材料时允许温升＝［105-（20～30）-35］℃＝（40～50）℃这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低（尤其是变频调速f＜50Hz运行时要注意）和电动机的质量好坏有直接关系，但不能超过允许最高温度，否则会加速绝缘材料的老化，甚至冒烟、烧毁。所以在电动机运行中要经常测量，观察电动机的外壳温度的变化，切不可马虎大意。电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。下面就一些基本概念给出基本说明。1绝缘材料的绝缘等级个等级，C7、H、F、B、E、A、Y绝缘材料按耐热能力分为其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。所以电机在运行中，温度是影响绕组使用寿命的主要因素之一。2温升温升是电机与环境的温度差，是由电机发热引起的。运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。这些都会使电机温度升高。另一方面电机也会散热。当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。3温升与气温等因素的关系理论上在额定负荷下其温升应与环境对于正常运行的电机，温度的高低无关，但实际上还是受环境温度等因素影响的。(1)当气温下降时，正常电机的温升会稍许减少。这是因为绕组电阻R下降，铜耗减少。温度每降1℃，R约降0.4%。(2)对自冷电机，环境温度每增10℃，则温升增加1.5～3℃。这是因为绕组铜损随气温上升而增加。所以气温变化对大型电机和封闭电机影响较大。(3)空气湿度每高10%，因导热改善，温升可降0.07～0.38℃，平均为0.19℃。(4)海拔以1000m为标准，每升100m,温升增加温升极限值的1%。4极限工作温度与最高允许工作温度通常说A级的极限工作温度为105℃，A级的最高允许工作温度是90℃。那么，极限工作温度与最高允许工作温度有何不同？其实，这与测量方法有关，不同的测量方法，其反映出的数值不同，含义也不一样。(1)温度计法其测量结果反映的是绕组绝缘的局部表面温度。这个数字平均比绕组绝缘的实际最高温度即“最热点”低15℃左右。该法最简单，在中、小电机现场应用最广。(2)电阻法其测量结果反映的是整个绕组铜线温度的平均值。该数比实际最高温度按不同的绝缘等级降低5～15℃。该法是测出导体的冷态及热态电阻，按有关公式算出平均温升。埋置温度计试验时将铜或铂电阻温度计或热电偶埋置(3)在绕组、铁心或其它需要测量预期温度最高的部件里。其测量结果反映出测温元件接触处的温度。大型电机常...
