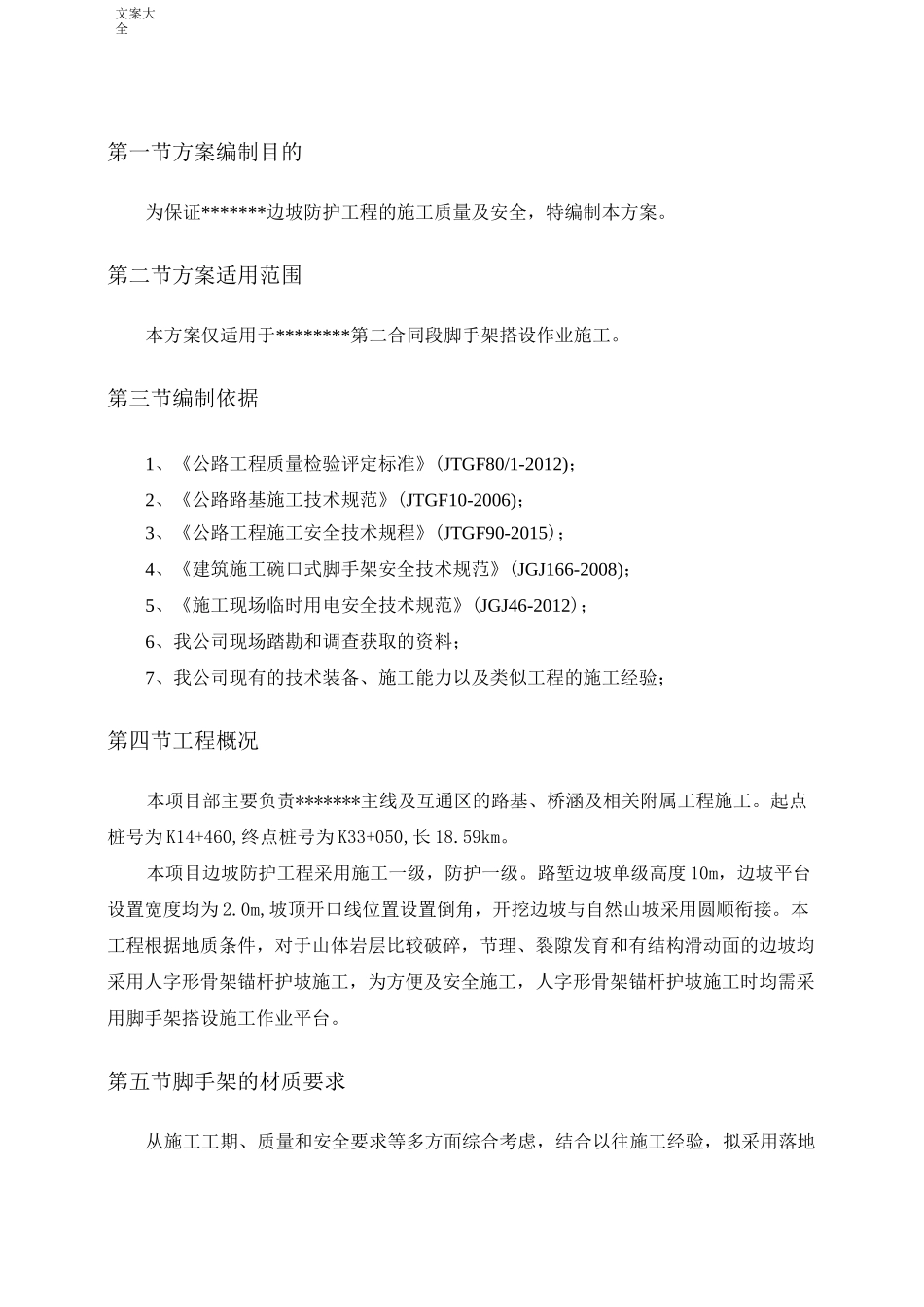

文案大全第一节方案编制目的为保证*******边坡防护工程的施工质量及安全，特编制本方案。第二节方案适用范围本方案仅适用于********第二合同段脚手架搭设作业施工。第三节编制依据1、《公路工程质量检验评定标准》(JTGF80/1-2012)；2、《公路路基施工技术规范》(JTGF10-2006)；3、《公路工程施工安全技术规程》(JTGF90-2015)；4、《建筑施工碗口式脚手架安全技术规范》(JGJ166-2008)；5、《施工现场临时用电安全技术规范》(JGJ46-2012)；6、我公司现场踏勘和调查获取的资料；7、我公司现有的技术装备、施工能力以及类似工程的施工经验；第四节工程概况本项目部主要负责*******主线及互通区的路基、桥涵及相关附属工程施工。起点桩号为K14+460,终点桩号为K33+050,长18.59km。本项目边坡防护工程采用施工一级，防护一级。路堑边坡单级高度10m，边坡平台设置宽度均为2.0m,坡顶开口线位置设置倒角，开挖边坡与自然山坡采用圆顺衔接。本工程根据地质条件，对于山体岩层比较破碎，节理、裂隙发育和有结构滑动面的边坡均采用人字形骨架锚杆护坡施工，为方便及安全施工，人字形骨架锚杆护坡施工时均需采用脚手架搭设施工作业平台。第五节脚手架的材质要求从施工工期、质量和安全要求等多方面综合考虑，结合以往施工经验，拟采用落地文案大全式双排扣件式钢管脚手架，脚手架材质要求如下：1、钢管，选用外径48mm，壁厚3.5mm，钢材强度等级Q235-A，钢管应平直光滑，有严重锈蚀、弯曲或裂纹的钢管不得使用。2、扣件采用可锻铸造扣件，应符合建设部《钢管脚手架扣件标准》的要求，不得有裂纹、气孔、缩松、沙眼等锻造缺陷，扣件的规格应与钢管相匹配。3、脚手板、脚手片需符合有关规范要求。第六节脚手架的搭设流程及要求脚手架搭设的工艺流程为：场地平整、夯实(材料配备)一定位、设置底座一纵向扫地杆f立杆f横向扫地杆f小横杆一大横杆一剪刀撑一连墙件一铺脚手板一防护栏杆。6.1立杆间距脚手架立杆纵距1.5m，横距0.95m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)，里立杆距边坡0.4m。6.2大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距为1.8m，以便立网挂设，大横杆置于立杆里面,每侧外伸长度为15cm。(2)外架子按立杆与大横杆交点处设置小横杆，以形成空间结构整体受力。6.3剪刀撑脚手架外侧立面的整个长度和高度上设置剪刀撑，剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于15cm。6.4脚手板、脚手片的铺设要求(1)脚手架铺板采用5cm厚30cm宽的木板或竹跳板，脚手板不得损坏、开裂，保证有足够的强度，防止在活动荷载作用下断裂。(2)脚手板与脚手架之间必须绑扎牢固，板端伸出长度为15cm〜30cm，能够保证脚手板有足够的固定长度，又防止脚手板探头过多而翘头坠落。6.5连墙件(1)脚手架与边坡按水平方向4.5m，垂直方向3.6m，设一拉结点。(2)拉结点应保证牢固，防止移动变形，应尽量设置在外架大小横杆接点处。(3)边坡顶部处需加密拉结点，加强管架稳定性。文案大全第七节脚手架荷载计算书路基边坡防护施工排架上主要有手风钻钻机和作业人员等荷载，钻机分散错开布置。按照承重排架设计计算，允许承载为3KN/®。钢管排架的荷载由小横杆、大横杆和立杆组成的承载力构架承受，并通过立杆传给基础。剪刀撑、斜撑和连墙件主要是保证排架整体刚度和稳定性，增加抵抗垂直和水平作用的能力；连墙杆承受全部的风荷载；扣件是排架组成整体的连接件和传力件。7.1计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ166-2008)；2、《建筑结构荷载规范》(GB50009-2001)；3、设计图纸及地质资料。7.2脚手架设计参数双排脚手架搭设高度为6m〜30m高度，立杆采用单立杆，管架搭设的主要尺寸为：立杆的横距为0.95m,立杆的纵距为1.5m，大小横杆的步距为1.8m；内排架距离边坡0.4m,小横杆搭接在大横杆上的根数为2根；采用的钢管类型为48mm壁厚3.5mm；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为1.00；连墙件采用二步三跨，竖向文案大全单立杆落...
