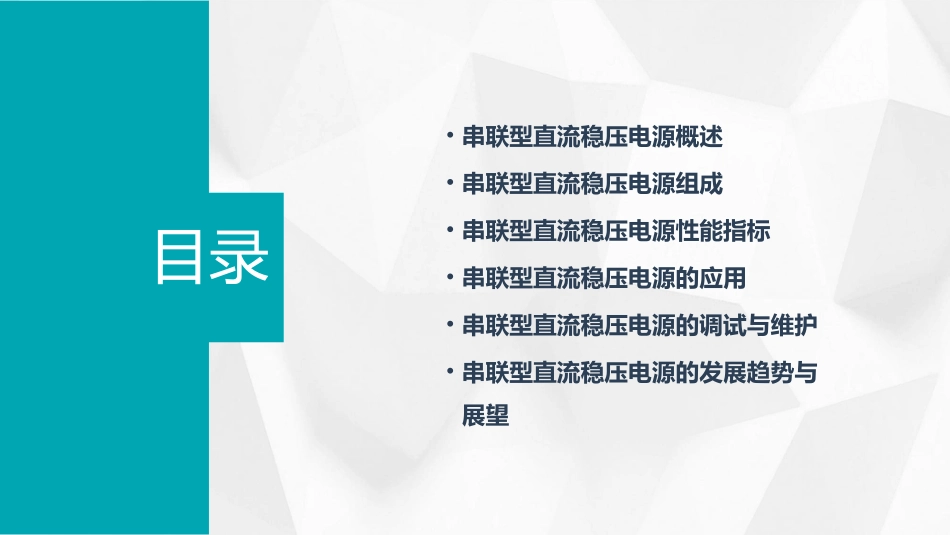

串联型直流稳压电源课件目录•串联型直流稳压电源概述•串联型直流稳压电源组成•串联型直流稳压电源性能指标•串联型直流稳压电源的应用•串联型直流稳压电源的调试与维护•串联型直流稳压电源的发展趋势与展望串联型直流稳压电源概述01特点结构简单、成本低、稳定性好、输出电压可调范围宽、输出电流较小。定义串联型直流稳压电源是一种将输出电压通过调整管串联在输入和输出之间，通过改变调整管的压降来稳定输出电压的电源。定义与特点工作流程：输入电压经过变压器变压后，通过整流电路整流成直流，再经过滤波电路滤波后，得到平滑的直流电供给调整管。当输出电压发生变化时，通过取样电路取样后反馈给调整管，调整管的压降随之改变，从而使输出电压保持稳定。工作原理图：请见附图。工作原理根据输出电压的调节方式，串联型直流稳压电源可分为模拟式和开关式两类。模拟式稳压电源通过连续改变调整管的导通程度来稳定输出电压，而开关式稳压电源则是通过改变调整管的开关状态来调节输出电压。串联型直流稳压电源广泛应用于各种电子设备和仪器中，如通信设备、测量仪器、计算机、医疗器械等，为这些设备提供稳定的直流电源，保证其正常工作。分类用途分类与用途串联型直流稳压电源组成0201作用将电网电压降低到适合的电压值，为后续电路提供所需的工作电压。02工作原理利用电磁感应原理，将输入的高电压降低为合适的低电压。03注意事项选择合适的变压器变比，以满足输出电压的要求。电源变压器作用01将交流电转换为直流电。02工作原理利用整流二极管的单向导电性，将交流电的正负半周转换为直流电。03注意事项选择合适的整流二极管，以减小整流损耗和电压降。整流电路工作原理利用电容和电感的储能作用，减小脉动成分，使输出电压平滑。作用将整流后的脉动直流电转换为平滑的直流电。注意事项选择合适的电容和电感，以减小滤波损耗和电压波动。滤波电路保持输出电压稳定，不受电网电压波动和负载变化的影响。作用工作原理注意事项通过负反馈和调整元件的调节作用，使输出电压保持稳定。选择合适的调整元件和负反馈元件，以提高稳压精度和响应速度。030201稳压电路串联型直流稳压电源性能指标03输出电压指稳压电源输出的直流电压值，通常以伏特（V）为单位。电压精度指输出电压的稳定精度，以百分比表示。电压调节范围指稳压电源能够调节并输出的电压范围，以伏特（V）为单位。负载调整率指在一定负载范围内，稳压电源输出电压的变化率。输出电压输出电流电流精度指输出电流的稳定精度，以百分比表示。电流调节范围指稳压电源能够调节并输出的电流范围，以安培（A）为单位。指稳压电源输出的直流电流值，通常以安培（A）为单位。负载调整率指在一定负载范围内，稳压电源输出电流的变化率。输出电流电压调整率电压调整率指在输入电压变化的情况下，稳压电源输出电压的稳定性能，通常以毫伏（mV）/伏特（V）为单位表示。输入电压范围指稳压电源能够正常工作的输入电压范围，以伏特（V）为单位。输入电压调整率指在输入电压变化的情况下，稳压电源输出电流的稳定性能，通常以毫安（mA）/伏特（V）为单位表示。指在负载电流变化的情况下，稳压电源输出电压的稳定性能，通常以毫伏（mV）/安培（A）为单位表示。电流调整率指稳压电源能够正常工作的负载电阻范围，以欧姆（Ω）为单位。负载电阻范围指在负载电流变化的情况下，稳压电源输出电流的稳定性能，通常以毫安（mA）/安培（A）为单位表示。负载调整率电流调整率指稳压电源输出电压中的交流成分，通常以毫伏（mV）为单位表示。指纹波电压与输出电压的比值，以百分比表示。纹波电压纹波系数纹波电压串联型直流稳压电源的应用04电视机的正常工作需要稳定的直流电源供电，串联型直流稳压电源能够提供持续、稳定的电流，确保电视机的正常运作。电脑的CPU、内存和硬盘等关键部件需要直流电来维持正常工作，串联型直流稳压电源能够保证电流的稳定性，确保电脑稳定运行。电子设备供电电脑电视示波器示波器在进行信号测试时需要稳定的直流电源，以确保测试结果的准确性，串联型直流稳压电源能够提供稳定的电流，保证示波器的正常工作。万...
