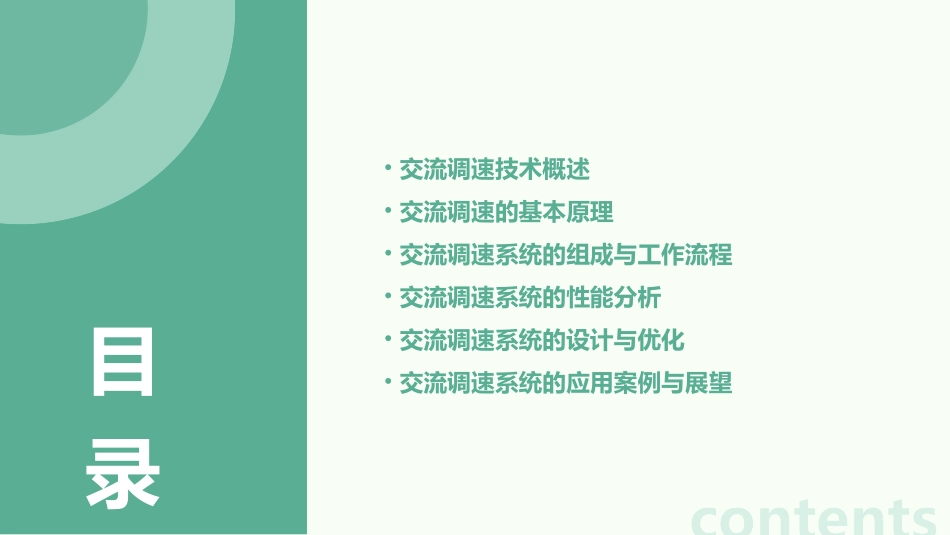

交流调速基础剖析课件•交流调速技术概述•交流调速的基本原理•交流调速系统的组成与工作流程•交流调速系统的性能分析•交流调速系统的设计与优化•交流调速系统的应用案例与展望contents目录01交流调速技术概述交流调速的定义交流调速技术是指通过改变交流电动机的输入电压、电流或频率等参数，实现对电动机转速的调节和控制。交流调速的重要性随着工业自动化和智能制造的不断发展，交流调速技术在各个领域的应用越来越广泛，如电力、化工、纺织、机械等，对提高生产效率、降低能耗、优化工艺流程等方面具有重要意义。交流调速的定义与重要性早期交流调速技术01早期的交流调速技术主要采用变极、变压和串级调速等方法，这些方法虽然简单，但调速范围有限，效率较低。变频器技术的出现02随着电力电子技术和控制理论的不断发展，变频器技术逐渐成为交流调速的主流方式。变频器可以通过改变电动机输入电源的频率和电压，实现对电动机的平滑调速。矢量控制和直接转矩控制03为了进一步提高交流调速系统的动态性能和稳态精度，矢量控制和直接转矩控制等先进的控制策略被引入交流调速系统。交流调速技术的发展历程交流调速技术的应用场景工业自动化生产线交流调速技术广泛应用于工业自动化生产线，如包装机械、印刷机械、纺织机械等，用于控制机械设备的运动速度和生产线的传输速度。电梯与扶梯电梯和扶梯作为特种设备，需要精确的速度控制和稳定的运行状态，交流调速技术为其提供了可靠的动力保障。城市轨道交通城市轨道交通中的车辆牵引和制动系统需要高性能的交流调速技术，以确保列车运行的安全性和舒适性。02交流调速的基本原理工作原理当交流电施加在电动机绕组上时，产生的磁场与转子磁场相互作用，从而使转子旋转。旋转方向交流电动机的旋转方向取决于电流的相序和方向。交流电动机的基本构造包括定子和转子，其中定子产生旋转磁场，转子在磁场中旋转。交流电动机的工作原理改变电动机的转速以满足不同的应用需求。调速定义调速原理调速方法通过改变电动机的输入电压或频率，从而改变其旋转磁场，进而改变转子转速。主要包括变压调速和变频调速。030201调速的基本概念与原理通过改变电动机的输入电压来调节转速，这种方法简单但调速范围有限。变压调速通过改变电动机的输入频率来调节转速，具有较宽的调速范围和较高的控制精度。变频调速通过在转子电路中加入附加电动势来改变转子电流，从而改变转矩和转速。串级调速通过在转子电路中串入电阻来降低转子电流，从而改变转速。绕线式电动机转子串电阻调速交流调速的常见方法03交流调速系统的组成与工作流程为整个交流调速系统提供电能。电源根据输入信号和设定值，计算出控制信号，控制调速系统的输出。控制器根据控制信号调节电动机的输入电压或电流，实现电动机的调速。执行器检测电动机的转速或位置，将检测到的信号反馈给控制器，实现闭环控制。反馈装置交流调速系统的基本组成通过改变电动机输入电压的大小来调节电动机的转速。电压控制通过改变电动机输入电源的频率来调节电动机的转速。频率控制通过改变电动机转差率的大小来调节电动机的转速。转差率控制通过改变电动机输入电流的大小和相位来调节电动机的转速。矢量控制交流调速系统的控制方式调整控制控制器根据反馈信号调整控制信号，实现闭环控制，保持电动机的稳定运行。反馈检测反馈装置检测电动机的转速或位置，将检测到的信号反馈给控制器。执行器调节执行器根据控制信号调节电动机的输入电压或电流。输入信号根据实际需求设定输入信号，如转速、转矩等。控制算法控制器根据输入信号和设定值，计算出控制信号。交流调速系统的工作流程04交流调速系统的性能分析调速系统能够调节电动机在额定转速以下的转速范围。调速范围越大，系统的应用范围越广。调速范围在稳定的调速过程中，电动机的转速变化与输入电压或电流的变化量之比。静差率越小，调速系统的稳定性越好。静差率调速范围与静差率调速的稳定性与动态响应稳定性调速系统在受到外部干扰或负载变化时，能够维持恒定的转速或转速变化在可接受的范围内。动态响应系统对突然的负载变化或输入信号变化的响应速度...
