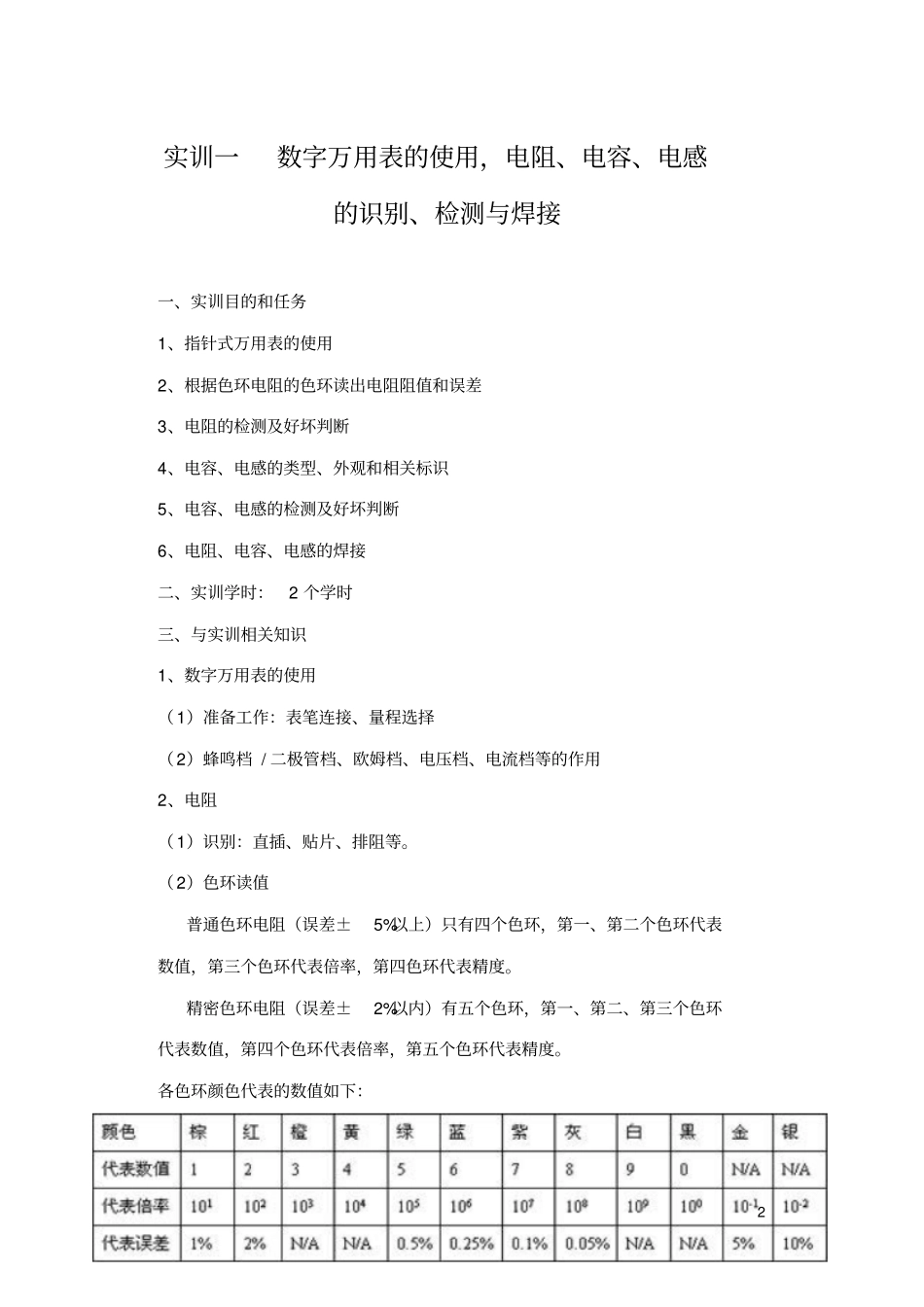

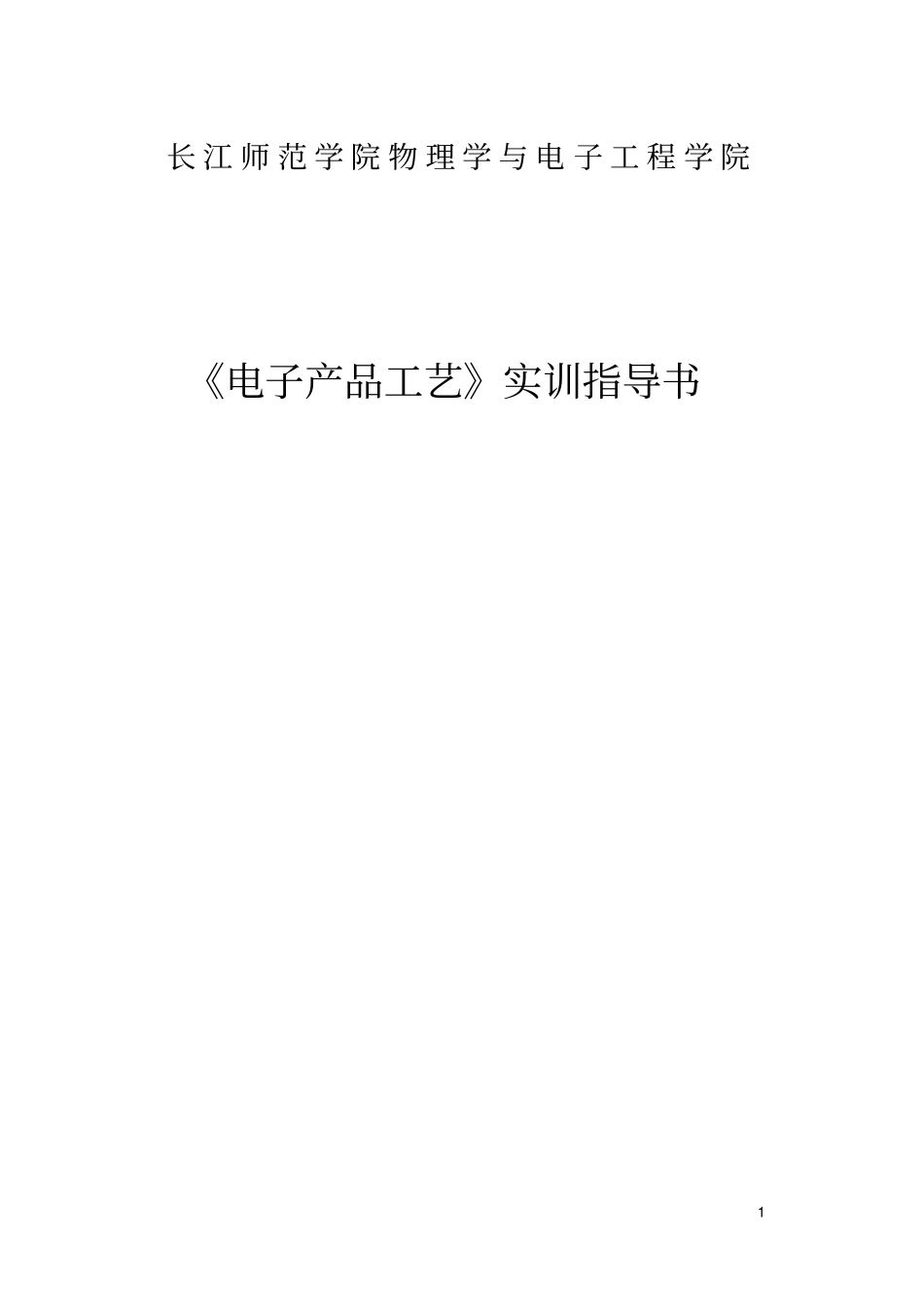

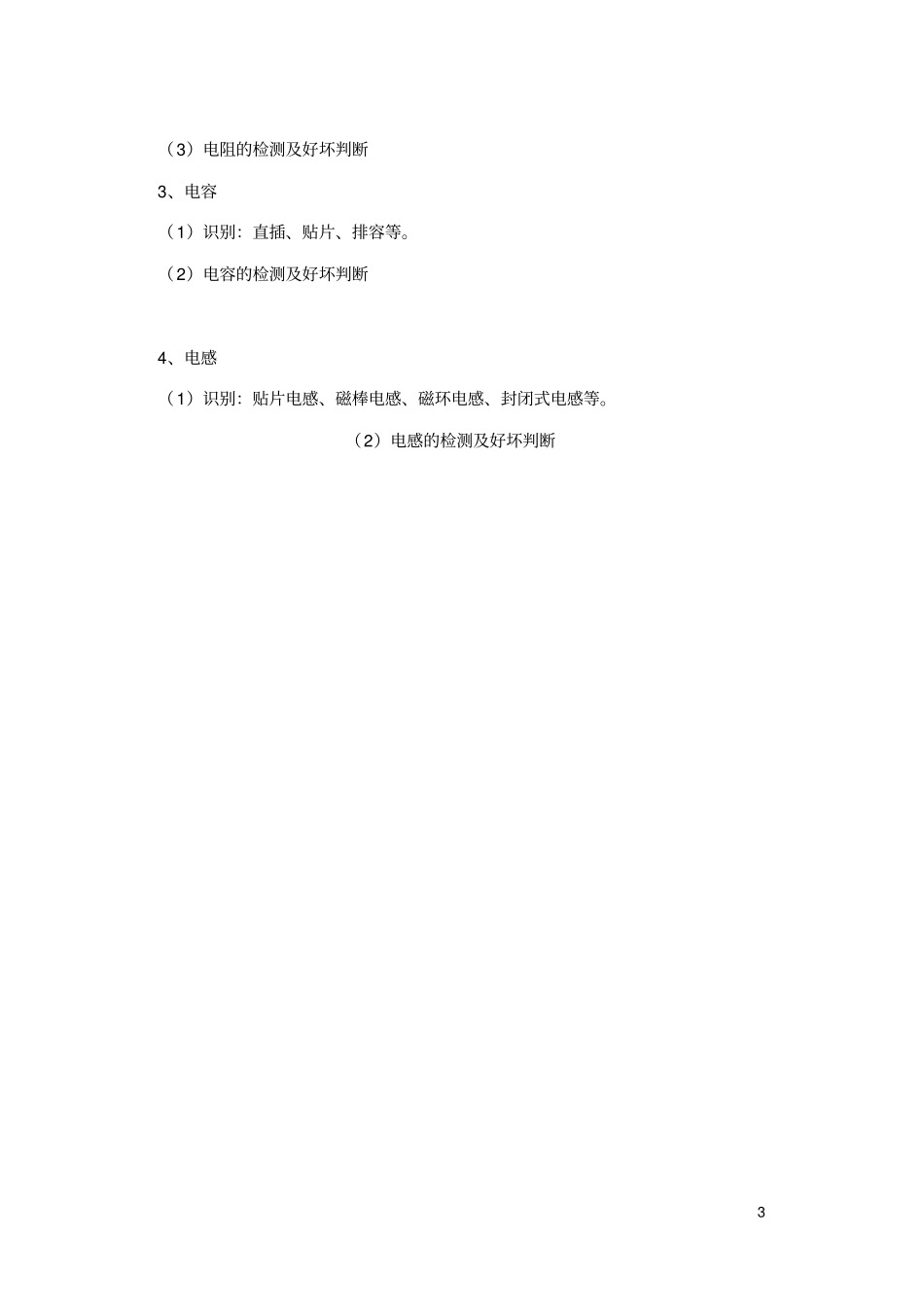

1长江师范学院物理学与电子工程学院《电子产品工艺》实训指导书2实训一数字万用表的使用，电阻、电容、电感的识别、检测与焊接一、实训目的和任务1、指针式万用表的使用2、根据色环电阻的色环读出电阻阻值和误差3、电阻的检测及好坏判断4、电容、电感的类型、外观和相关标识5、电容、电感的检测及好坏判断6、电阻、电容、电感的焊接二、实训学时：2个学时三、与实训相关知识1、数字万用表的使用（1）准备工作：表笔连接、量程选择（2）蜂鸣档/二极管档、欧姆档、电压档、电流档等的作用2、电阻（1）识别：直插、贴片、排阻等。（2）色环读值普通色环电阻（误差±5%以上）只有四个色环，第一、第二个色环代表数值，第三个色环代表倍率，第四色环代表精度。精密色环电阻（误差±2%以内）有五个色环，第一、第二、第三个色环代表数值，第四个色环代表倍率，第五个色环代表精度。各色环颜色代表的数值如下：3（3）电阻的检测及好坏判断3、电容（1）识别：直插、贴片、排容等。（2）电容的检测及好坏判断4、电感（1）识别：贴片电感、磁棒电感、磁环电感、封闭式电感等。（2）电感的检测及好坏判断4实训二二极管、三极管的识别与检测一、实训目的和任务1、了解二极管、三极管的类型、外观和相关标识2、掌握用万用表检测二极管的极性3、掌握用万用表判别三极管的管型和每个管脚4、二、实训学时：2个学时三、与实训相关知识1、二极管的判断从外观上看，二极管两端中有一端会有白色或黑色的一圈，这圈就代表二极管的负极即N极。若使用数字万用表则相反，红表笔是正极，黑表笔是负极，但数字表的电阻档不能用来测量二极管和三极管，必需用二极管档。2、三极管的判断基极的判别：假定某一个管脚为基极，用黑表笔接到基极，红表笔分别接另外两个管脚，如果一次电阻大、一次电阻小说明假定的基极是错误的，找出两次电阻都小时说明假定的基极是正确的，如果没有找到两次电阻小只有两次电阻大，可以用红表笔接到假定的基极上，黑表笔分别接另外两个管脚，一定可以找出两次电阻都小。PNP管与NPN管的判别：当基极找出来以后，用黑表笔接在基极上红表笔接另外任意一个管脚，若导通说明基极是P，此被测三极管即为NPN管，反之为PNP管。5实训三：常用材料和工具实训（一）一、实训目的和任务1、了解电子产品中常用的绝缘材料；2、了解覆铜板材料、制造工艺3、了解焊接材料4、了解电烙铁的种类及表面处理二、实训训学时：2学时三、实训相关知识一）、导线和绝缘材料1、导线1）导线的结构和分类2）导线的主要参数：载流量、耐压、频率、温度3）几种常用导线：电磁线、电源线、带状线、同轴线2、绝缘材料1）绝缘性能：抗电强度、温度特性、机械特性2）几种绝缘材料：薄型绝缘材料、绝缘漆、热塑性绝缘材料、热固性层压材料二）、焊料和助焊剂1、锡铅焊料1）锡铅焊料的液态线2）共晶焊料的特点、成分和使用3）杂质对焊接质量的影响2、无铅焊料3、锡膏：成分、作用和选用3、助焊剂1）松香助焊剂2）免清洗助焊剂的特性及性能要求三）、印制板1、敷铜板1）成分、构造、种类及主要性能参数6环氧玻璃布板、半玻纤板（CEM-1）板、酚醛纸板2、PCB板1）PCB板的生产工艺2）PCB板的技术参数及要求绝缘电阻、漏电起痕3、多层板的基本知识四）、工具（电烙铁）1、电烙铁的构造、分类恒温电烙铁、直热式电烙铁、两用电烙铁2、电烙铁使用方法和注意事项温度控制、烙铁头的选择和保护、防静电四、实训器材电烙铁几把、导线、覆铜板、印制电路板、焊料若干五、实训内容和步骤1、观察不同的导线和绝缘材料2、观察不同形式的焊料，了解其成份，用电烙铁试不同成分焊料的熔点。3、修整烙铁头并镀锡，4、观察覆铜板和印制电路板。7实训三：手工焊接练习（二）一、实训目的和任务1、掌握电烙铁的使用与保养2、掌握手工焊接步骤与要领3、掌握焊点质量标准二、实训学时：2个学时三、与实训相关知识1、电烙铁的使用安全事项＊切勿触及烙铁头附近的金属部分；＊切勿在易燃物体附近使用烙铁；＊更换部件或安装烙铁头时，应关闭电源，并待烙铁头温度到室温；＊切勿使用烙铁进行焊接以外的工作；＊切勿用烙铁敲击工作台以清除焊锡残余，...
