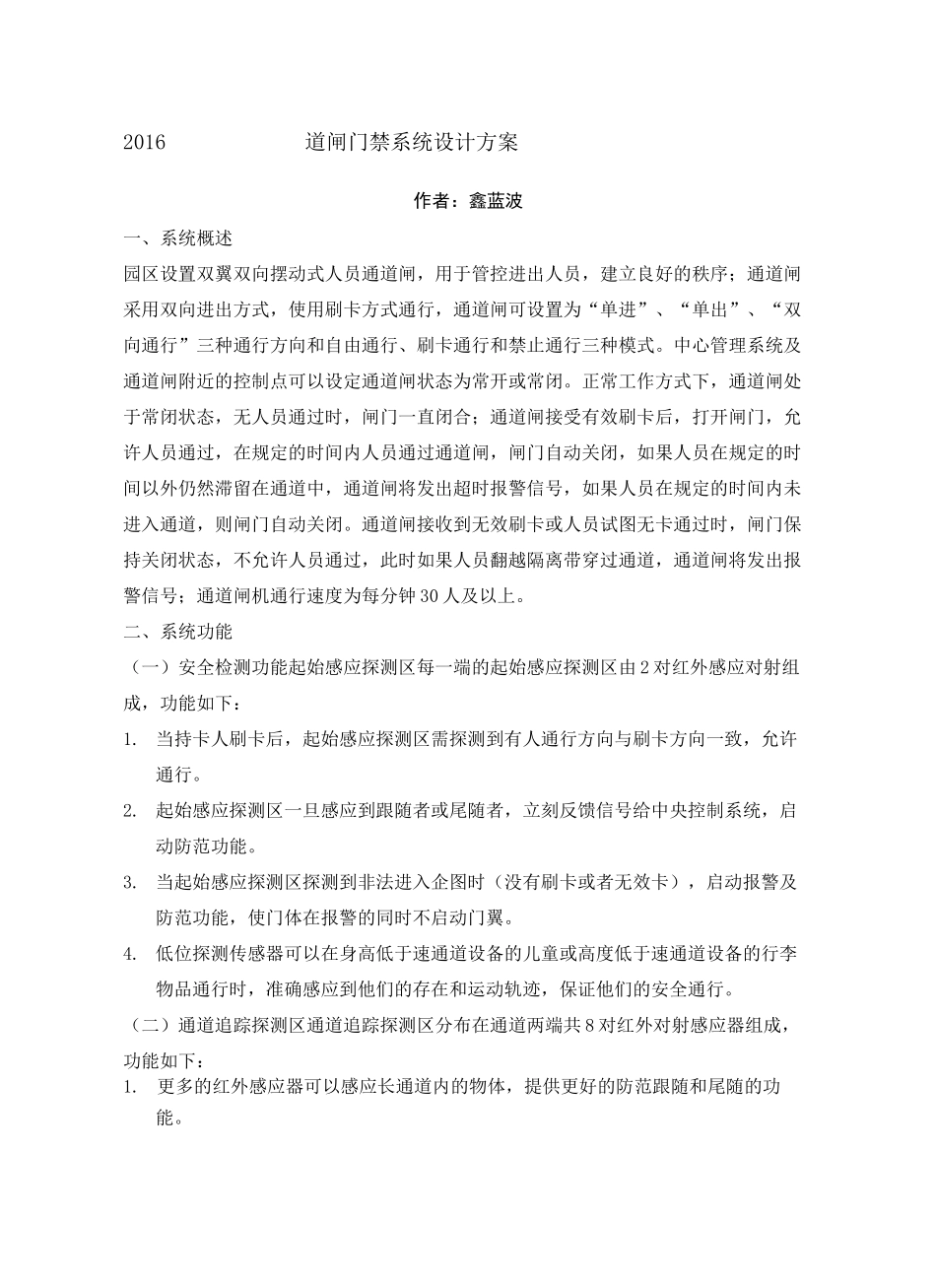

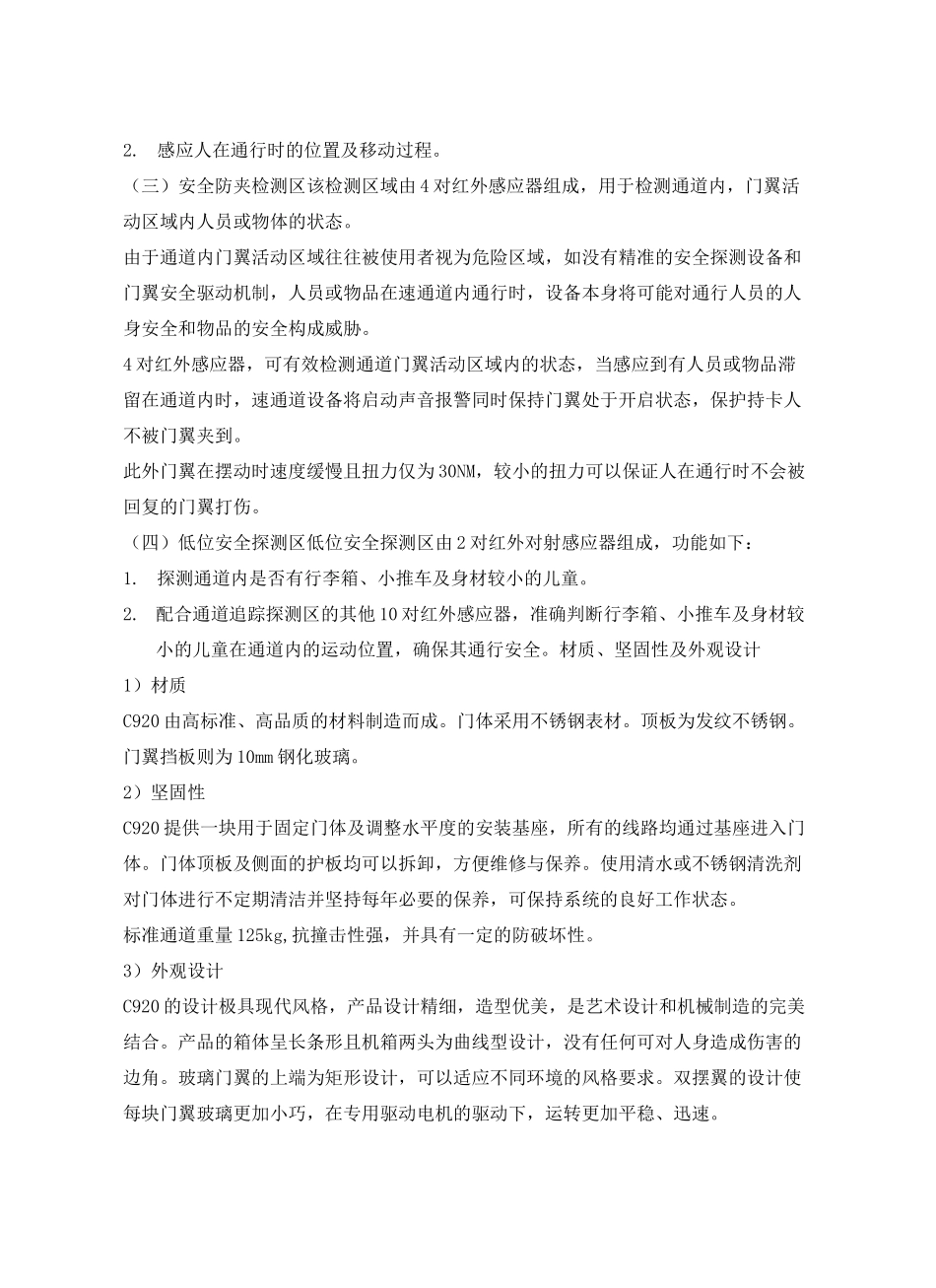

道闸门禁系统设计方案systemofficeHEJEN16H-HENS2AHENS8Q8-HENH1688]作者：鑫蓝波一、系统概述园区设置双翼双向摆动式人员通道闸，用于管控进出人员，建立良好的秩序；通道闸采用双向进出方式，使用刷卡方式通行，通道闸可设置为“单进”、“单出”、“双向通行”三种通行方向和自由通行、刷卡通行和禁止通行三种模式。中心管理系统及通道闸附近的控制点可以设定通道闸状态为常开或常闭。正常工作方式下，通道闸处于常闭状态，无人员通过时，闸门一直闭合；通道闸接受有效刷卡后，打开闸门，允许人员通过，在规定的时间内人员通过通道闸，闸门自动关闭，如果人员在规定的时间以外仍然滞留在通道中，通道闸将发出超时报警信号，如果人员在规定的时间内未进入通道，则闸门自动关闭。通道闸接收到无效刷卡或人员试图无卡通过时，闸门保持关闭状态，不允许人员通过，此时如果人员翻越隔离带穿过通道，通道闸将发出报警信号；通道闸机通行速度为每分钟30人及以上。二、系统功能（一）安全检测功能起始感应探测区每一端的起始感应探测区由2对红外感应对射组成，功能如下：1.当持卡人刷卡后，起始感应探测区需探测到有人通行方向与刷卡方向一致，允许通行。2.起始感应探测区一旦感应到跟随者或尾随者，立刻反馈信号给中央控制系统，启动防范功能。3.当起始感应探测区探测到非法进入企图时（没有刷卡或者无效卡），启动报警及防范功能，使门体在报警的同时不启动门翼。4.低位探测传感器可以在身高低于速通道设备的儿童或高度低于速通道设备的行李物品通行时，准确感应到他们的存在和运动轨迹，保证他们的安全通行。（二）通道追踪探测区通道追踪探测区分布在通道两端共8对红外对射感应器组成，功能如下：1.更多的红外感应器可以感应长通道内的物体，提供更好的防范跟随和尾随的功能。2016道闸门禁系统设计方案2.感应人在通行时的位置及移动过程。（三）安全防夹检测区该检测区域由4对红外感应器组成，用于检测通道内，门翼活动区域内人员或物体的状态。由于通道内门翼活动区域往往被使用者视为危险区域，如没有精准的安全探测设备和门翼安全驱动机制，人员或物品在速通道内通行时，设备本身将可能对通行人员的人身安全和物品的安全构成威胁。4对红外感应器，可有效检测通道门翼活动区域内的状态，当感应到有人员或物品滞留在通道内时，速通道设备将启动声音报警同时保持门翼处于开启状态，保护持卡人不被门翼夹到。此外门翼在摆动时速度缓慢且扭力仅为30NM，较小的扭力可以保证人在通行时不会被回复的门翼打伤。（四）低位安全探测区低位安全探测区由2对红外对射感应器组成，功能如下：1.探测通道内是否有行李箱、小推车及身材较小的儿童。2.配合通道追踪探测区的其他10对红外感应器，准确判断行李箱、小推车及身材较小的儿童在通道内的运动位置，确保其通行安全。材质、坚固性及外观设计1）材质C920由高标准、高品质的材料制造而成。门体采用不锈钢表材。顶板为发纹不锈钢。门翼挡板则为10mm钢化玻璃。2）坚固性C920提供一块用于固定门体及调整水平度的安装基座，所有的线路均通过基座进入门体。门体顶板及侧面的护板均可以拆卸，方便维修与保养。使用清水或不锈钢清洗剂对门体进行不定期清洁并坚持每年必要的保养，可保持系统的良好工作状态。标准通道重量125kg,抗撞击性强，并具有一定的防破坏性。3）外观设计C920的设计极具现代风格，产品设计精细，造型优美，是艺术设计和机械制造的完美结合。产品的箱体呈长条形且机箱两头为曲线型设计，没有任何可对人身造成伤害的边角。玻璃门翼的上端为矩形设计，可以适应不同环境的风格要求。双摆翼的设计使每块门翼玻璃更加小巧，在专用驱动电机的驱动下，运转更加平稳、迅速。3.工作原理1)授权通行刷卡授权通行指示灯变绿门翼打开90度感应器探测到使用者进入人员通过通道后门翼迅速关闭并锁止2)多授权通行3个使用者被授权排队准备进入通行指示灯变绿门翼打开90度感应器探测到使用者在最后一个使用者通过通道后门翼迅速关闭并锁止3)未授权人员通行使用者未被授权进入通道通行指示灯变红门翼保持关闭指示灯闪烁并伴有报警未授权使用者推出通道4)...
