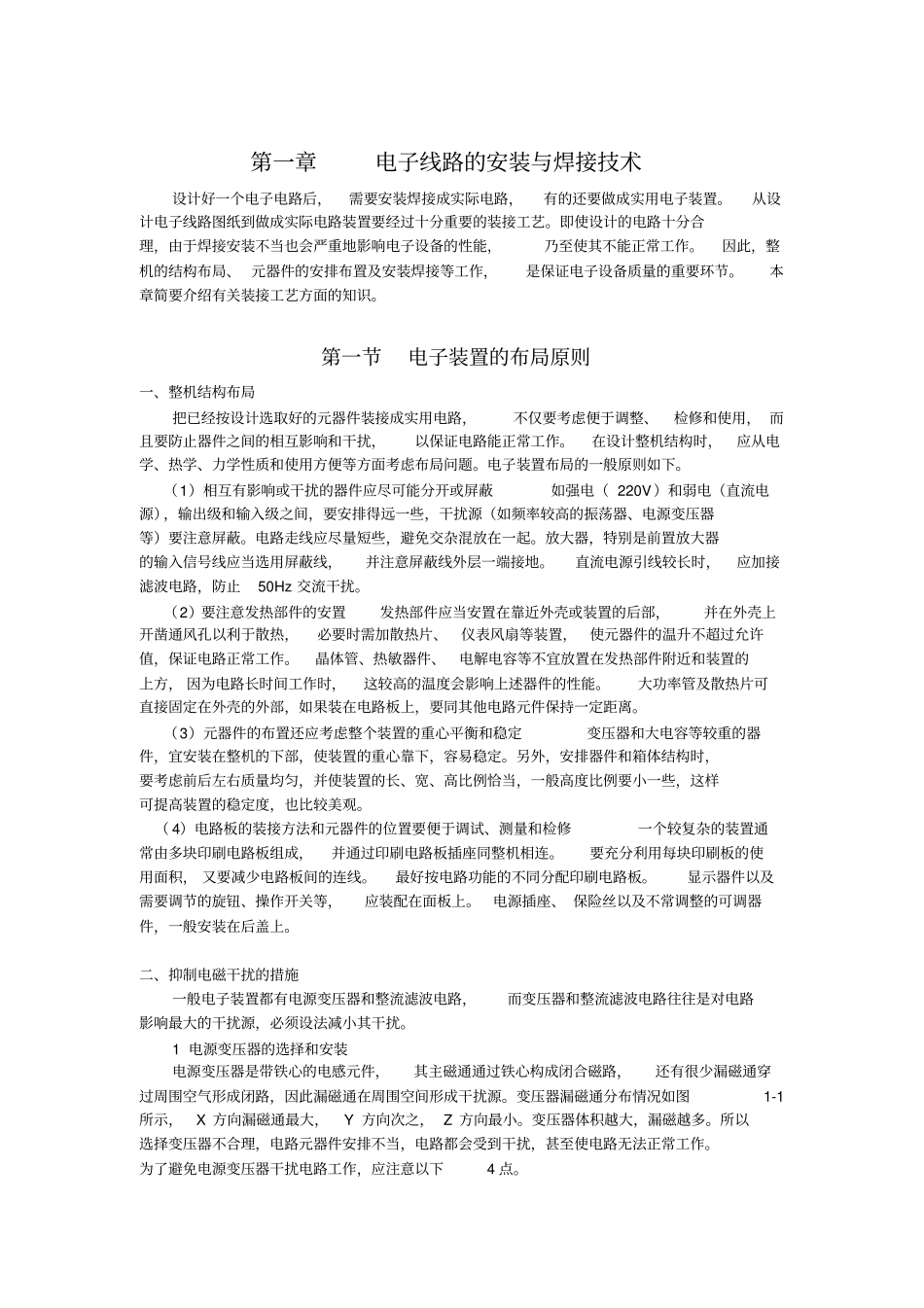

第一章电子线路的安装与焊接技术设计好一个电子电路后，需要安装焊接成实际电路，有的还要做成实用电子装置。从设计电子线路图纸到做成实际电路装置要经过十分重要的装接工艺。即使设计的电路十分合理，由于焊接安装不当也会严重地影响电子设备的性能，乃至使其不能正常工作。因此，整机的结构布局、元器件的安排布置及安装焊接等工作，是保证电子设备质量的重要环节。本章简要介绍有关装接工艺方面的知识。第一节电子装置的布局原则一、整机结构布局把已经按设计选取好的元器件装接成实用电路，不仅要考虑便于调整、检修和使用，而且要防止器件之间的相互影响和干扰，以保证电路能正常工作。在设计整机结构时，应从电学、热学、力学性质和使用方便等方面考虑布局问题。电子装置布局的一般原则如下。（1）相互有影响或干扰的器件应尽可能分开或屏蔽如强电（220V）和弱电（直流电源），输出级和输入级之间，要安排得远一些，干扰源（如频率较高的振荡器、电源变压器等）要注意屏蔽。电路走线应尽量短些，避免交杂混放在一起。放大器，特别是前置放大器的输入信号线应当选用屏蔽线，并注意屏蔽线外层一端接地。直流电源引线较长时，应加接滤波电路，防止50Hz交流干扰。（2）要注意发热部件的安置发热部件应当安置在靠近外壳或装置的后部，并在外壳上开凿通风孔以利于散热，必要时需加散热片、仪表风扇等装置，使元器件的温升不超过允许值，保证电路正常工作。晶体管、热敏器件、电解电容等不宜放置在发热部件附近和装置的上方，因为电路长时间工作时，这较高的温度会影响上述器件的性能。大功率管及散热片可直接固定在外壳的外部，如果装在电路板上，要同其他电路元件保持一定距离。（3）元器件的布置还应考虑整个装置的重心平衡和稳定变压器和大电容等较重的器件，宜安装在整机的下部，使装置的重心靠下，容易稳定。另外，安排器件和箱体结构时，要考虑前后左右质量均匀，并使装置的长、宽、高比例恰当，一般高度比例要小一些，这样可提高装置的稳定度，也比较美观。（4）电路板的装接方法和元器件的位置要便于调试、测量和检修一个较复杂的装置通常由多块印刷电路板组成，并通过印刷电路板插座同整机相连。要充分利用每块印刷板的使用面积，又要减少电路板间的连线。最好按电路功能的不同分配印刷电路板。显示器件以及需要调节的旋钮、操作开关等，应装配在面板上。电源插座、保险丝以及不常调整的可调器件，一般安装在后盖上。二、抑制电磁干扰的措施一般电子装置都有电源变压器和整流滤波电路，而变压器和整流滤波电路往往是对电路影响最大的干扰源，必须设法减小其干扰。1电源变压器的选择和安装电源变压器是带铁心的电感元件，其主磁通通过铁心构成闭合磁路，还有很少漏磁通穿过周围空气形成闭路，因此漏磁通在周围空间形成干扰源。变压器漏磁通分布情况如图1-1所示，X方向漏磁通最大，Y方向次之，Z方向最小。变压器体积越大，漏磁越多。所以选择变压器不合理，电路元器件安排不当，电路都会受到干扰，甚至使电路无法正常工作。为了避免电源变压器干扰电路工作，应注意以下4点。(1)电源变压器功率储备不宜过大选择或设计电源变压器时，功率储备不宜过大，在保证电路需要的前提下，适当提高每伏匝数值，尽可能降低变压器的磁通；同时要尽量减小变压器的体积，以减小漏磁。在制作电源变压器时，必须加入静电屏蔽。(2)电源变压器应尽可能远离低频电路的输入级变压器线圈的轴线方向应同印刷电路板平面平行，并使其铁心和金属底板垂直为好；但不要让硅钢片紧贴金属底板，以免变压器铁心的磁力线伸展到底板中，影响电路。为此，安装时应该用绝缘垫片将变压器固定在底板上。(3)将变压器屏蔽为了防止变压器漏磁通的影响，还可以将变压器屏蔽起来。一种方法是在变压器的侧面（垂直X、Y的平面）包上几层带状铁皮，另一种方法是在变压器磁轭上（垂直Z、Y的平面）包上一层铜皮短路环。(4)整流滤波电路和电源变压器的连线要尽可能短这样，可以降低滤波电路的磁阻，减小电源的波纹电压，还可以减小整流电路引线产生的电磁场对放大电路的干扰。2低频放大器输入级的安装低频放大电路的输入级工...
