电工电子试题及答案1VIP免费

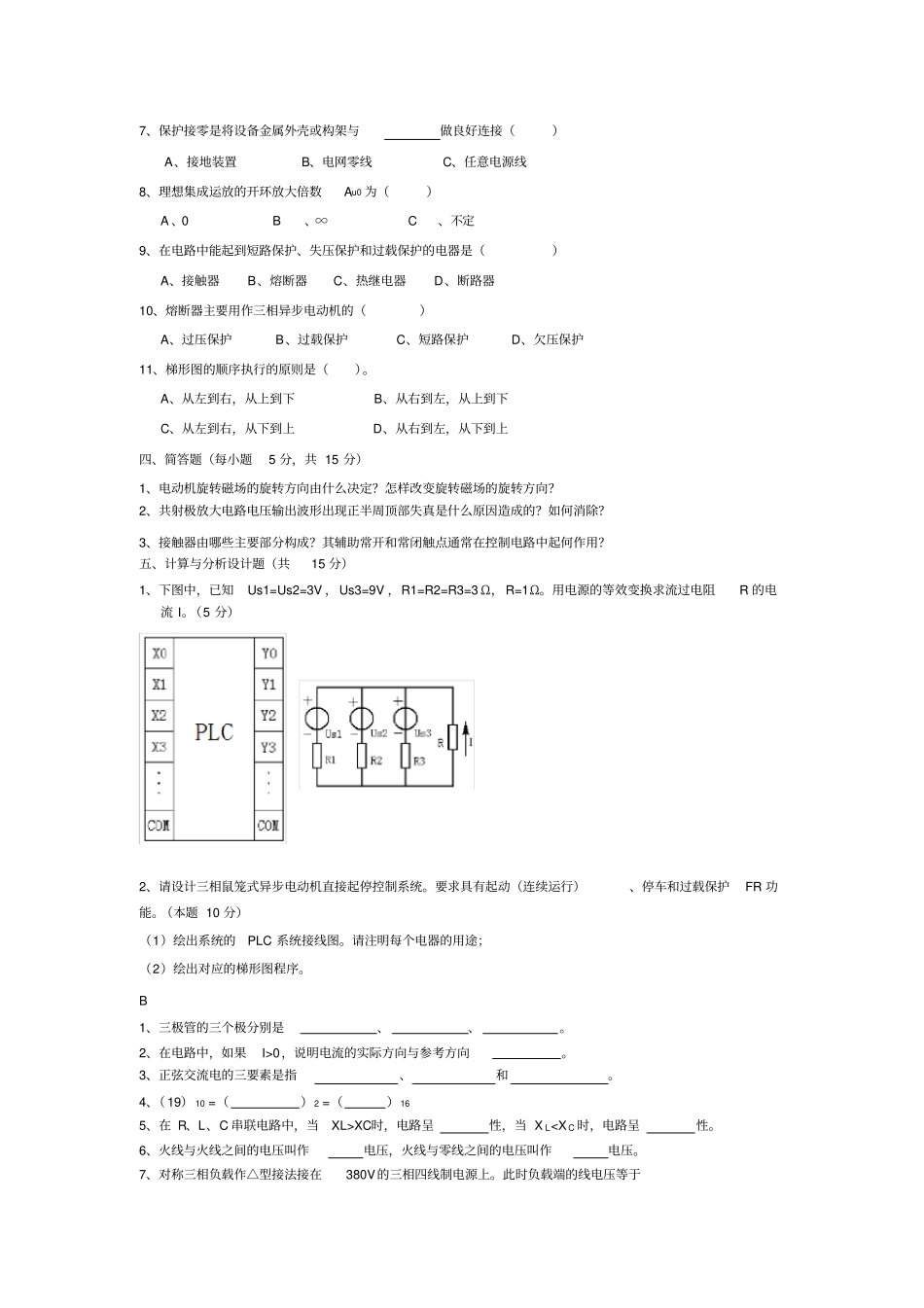

1、三极管的三个极分别是、、。2、在电路中，如果I<0，说明电流的实际方向与参考方向。3、有一交流电u=141sin（314t+35o）V，其电压最大值为V，有效值为V，频率为HZ，初相位为度。4、（18）10=（）2=（）165、在正弦交流电路中，电阻两端的电压和通过的电流的相位关系是；电容两端的电压比其电流滞后；电感两端的电压比其电流超前。6、有功功率的单位是，无功功率的单位是，视在功率的单位是。7、对称三相负载作Y型接法接在380V的三相四线制电源上。此时负载端的线电压等于倍的相电压，线电流等于倍的相电流。8、电动机制动常用的两种方法是制动和制动。9、PLC执行程序的过程分为三个阶段，即阶段、阶段、阶段。10、在电路中热继电器只能作保护，不能作短路保护。11、某一感性负载，接在f=50Hz的交流电源上，已知U=100V，I=10A，P=600W，则负载电阻R=Ω，电感L=H。1、无功功率就是电路消耗的平均功率。（）2、电容元件在正弦交流电路中，消耗的有功功率等于零。（）3、因为正弦量可以用相量来表示，所以说相量就是正弦量。（）4、正弦交流电路的视在功率等于有功功率和无功功率之和。（）5、PLC档次越高，所用CPU的位数也越多，运算速度也越快，功能越强。（）6、数控机床具有柔性，只需更换程序，就可适应不同品种及尺寸规格零件的自动加工。（）7、二极管两端加上正向电压就一定会导通。（）8、梯形图就是数控加工编程语言。（）9、只要任意调换三相异步电动机的两根电源线，就可以改变电动机转向。（）10、变压器不仅可以变换交流电压，还可以变换直流电压。（）1、稳压二极管的正常工作状态是（）A、导通状态B、截止状态C、反向击穿状态D、任意状态2、额定值“220V、100W”和“110V、50W”的白炽灯两盏，把它们串联以后接入220V的工频交流电源上，其亮度情况是（）A、100W的灯泡较亮B、50W的灯泡较亮C、两只灯泡一样亮D、无法确定3、符合“与”逻辑关系的表达式是（）A、1?0＝1B、1?0＝0C、1?0＝10D、1?1=04、下列电路元件中，储存电场能量的元件是（），储存磁场能量的元件是（）A、电阻器B、电感器C、电容器D、二极管5、接触器在控制电路中的文字符号是（）A、FRB、KMC、FUD、SB6、交流电流表测量的数值是交流电流的（）A、有效值B、最大值C、瞬时值D、无法确定7、保护接零是将设备金属外壳或构架与做良好连接（）A、接地装置B、电网零线C、任意电源线8、理想集成运放的开环放大倍数Au0为（）A、0B、∞C、不定9、在电路中能起到短路保护、失压保护和过载保护的电器是（）A、接触器B、熔断器C、热继电器D、断路器10、熔断器主要用作三相异步电动机的（）A、过压保护B、过载保护C、短路保护D、欠压保护11、梯形图的顺序执行的原则是（）。A、从左到右，从上到下B、从右到左，从上到下C、从左到右，从下到上D、从右到左，从下到上四、简答题（每小题5分，共15分）1、电动机旋转磁场的旋转方向由什么决定？怎样改变旋转磁场的旋转方向？2、共射极放大电路电压输出波形出现正半周顶部失真是什么原因造成的？如何消除？3、接触器由哪些主要部分构成？其辅助常开和常闭触点通常在控制电路中起何作用？五、计算与分析设计题（共15分）1、下图中，已知Us1=Us2=3V，Us3=9V，R1=R2=R3=3Ω，R=1Ω。用电源的等效变换求流过电阻R的电流I。（5分）2、请设计三相鼠笼式异步电动机直接起停控制系统。要求具有起动（连续运行）、停车和过载保护FR功能。（本题10分）（1）绘出系统的PLC系统接线图。请注明每个电器的用途；（2）绘出对应的梯形图程序。B1、三极管的三个极分别是、、。2、在电路中，如果I>0，说明电流的实际方向与参考方向。3、正弦交流电的三要素是指、和。4、（19）10=（）2=（）165、在R、L、C串联电路中，当XL>XC时，电路呈性，当XL
