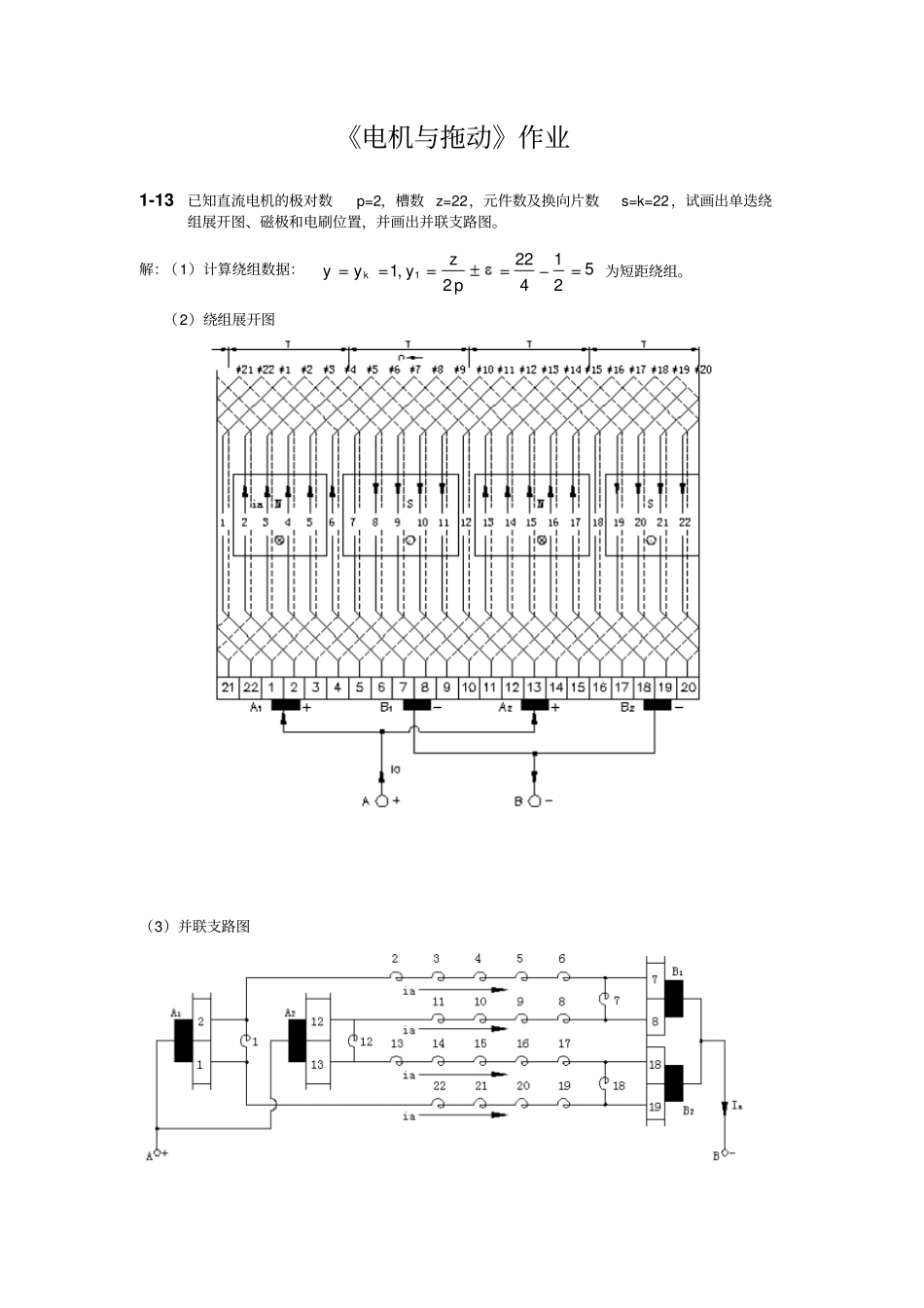

《电机与拖动》作业1-13已知直流电机的极对数p=2，槽数z=22，元件数及换向片数s=k=22，试画出单迭绕组展开图、磁极和电刷位置，并画出并联支路图。解：（1）计算绕组数据：5214222,11pzyyyk为短距绕组。（2）绕组展开图（3）并联支路图1-14某四极直流电机，电枢槽数z=36,单迭绕组，每槽导体数为6，每极磁通2.2×10-2［Wb］、电枢电流Ia=800［A］，问此时电磁转矩为多少？如改为单波绕组，保持支路电流不变，其电磁转矩为多少？解：极对数p=2，单迭绕组时，支路对数a=2,电枢绕组总导体数N=36×6=216)(35.605800102.222216222MNIapNICMaaMem单波绕组a=1，支路电流)(200228002AaIiaa电枢电流)(40020022AiaIaa电磁转矩)(35.6052MNIapNICMaaMem1-21某他励直流电动机额定电压UN=220［V］，额定电流IN=10［A］，额定转速nN=1500［r/min］，电枢回路总电阻Ra=0.5［Ω］，试求：（1）额定负载时的电磁功率和电磁转矩；（2）保持额定时励磁电流及总负载转矩不变而端电压降为190［V］，则稳定后的电枢电流与转速为多少？（电枢反应忽略不计）。解：（1）由于他励NaNII,所以)(2155.010220VRIUEaNNaN)(215010215WIEPaaM)(7.1315002602150260mNnPPTNMNM（2）由于fNfII不变且电枢反应忽略不计，则有N；又因TZ不变，所以有)(10AIICTCTINaNNMZNMZa)(1855.010190VRIUEaaa由于N，所以min)/(12912151500185rEnEnnEnEaNNaaNNa1-22某并励直流电动机额定电压UN=220［V］，额定电流IN=75［A］，额定转速nN=1000［r/min］，电枢回路总电阻Ra=0.26［Ω］，额定时励磁回路总电阻RfN=91［Ω］,铁耗及附加损耗pFe+p△=600［W］，机械损耗pΩ=198［W］，电枢反应去磁作用不计。试求：（1）额定运行时的电磁转矩T与输出转矩TN;（2）理想空载转载；（3）实际空载电流I0及实际空载转速。解：（1）对于并励，)(6.72912207575ARUIIIfNNfNNNa)(1.20126.06.72220VRIUEaaNNaN201.010001.201NaNNenEC)(4.1396.72201.055.955.9mNICICTaNNeaNNM（2）由于电枢反应去磁作用不计且U=UN不变，所以N0，则min)/(5.1094201.022000rCUCUnNeNeN（3）)(97.3201.055.962.700ACTINMamin)/(4.1089201.026.097.322000rCRIUnNeaaN1-31两台完全相同的并励直流电动机，电枢回路总电阻均为Ra=0.1［Ω］，两机在1000［r/min］时的空载特性均为I1(A)1.31.4U0(V)186.7195.9先将两机在机械上同轴联结，电路上并联于同一个230［V］的直流电源，轴上不带其他负载，电枢反应及附加损耗均忽略不计。已知当甲机励磁电流为1.4［A］，乙机的励磁电流为1.3［A］时，机组的转速为n=1200［r/min］。试问：（1）此时哪一台为发电机？哪一台为电动机？（2）机组总的机械损耗和铁耗为多少？（3）只调节励磁电流能否改变两机的运行状态（转速不变）？解：（1）根据数据可得)(230)235100012009.195VVEa（甲)(230)224100012007.186VVEa（乙因为NaNaUEUE乙甲,，故甲为发电机，乙为电动机。（2）据项（1）有：电动机：)(601.0224230AREUIaaa乙乙，）（（乙乙乙乙乙乙乙FeaaMppPpPWIEP202)1344060224发电机：)(501.0230235ARUEIaaa甲甲甲甲甲甲甲甲甲）（（FeaaMppPpPWIEP101)1175050235由于电动机乙与发电机甲同轴联结，乙机的轴上输出功率P2乙即为甲机的输入功率，即012甲甲甲乙）（FeMppPPP则：）（）（）（甲乙甲甲乙FeMFeFeMMppPppppPP0，得）（甲乙WPPppMMFe16901175013440(3)调节励磁电流可以改变两机的运行状态。例如：将If甲↓使得Ea甲U，这样就可以使甲机变为电动机，乙机成为发电机；也可以调If使两机在1200r/min时都作电动机运行，它们都从电网吸收功率，共同拖动轴上的同一个机械负载。但是不能使两机都做发电机运行（因为无原动机）。2-10他励直流电动机额定数据同题2-5，试问：（1）如果将该机直接起动，则起动电流为多少？（2）为使起动电流限制在2IN，应在电枢回路串入多大电阻？（3）如果采用降压起动且使起动电流限制为2IN，端电压应将为多少？解：（1）估算Ra,)(0694.0212NNNNaIPIUR)(31700694.0220ARUIaNQ(2)据NQaNIRRU2可得：R)(245.00694.03502220QR(3)据NaIRU2可得：U=2x350x0.0694=48.58(V)2-15某他励直流电动机额...
