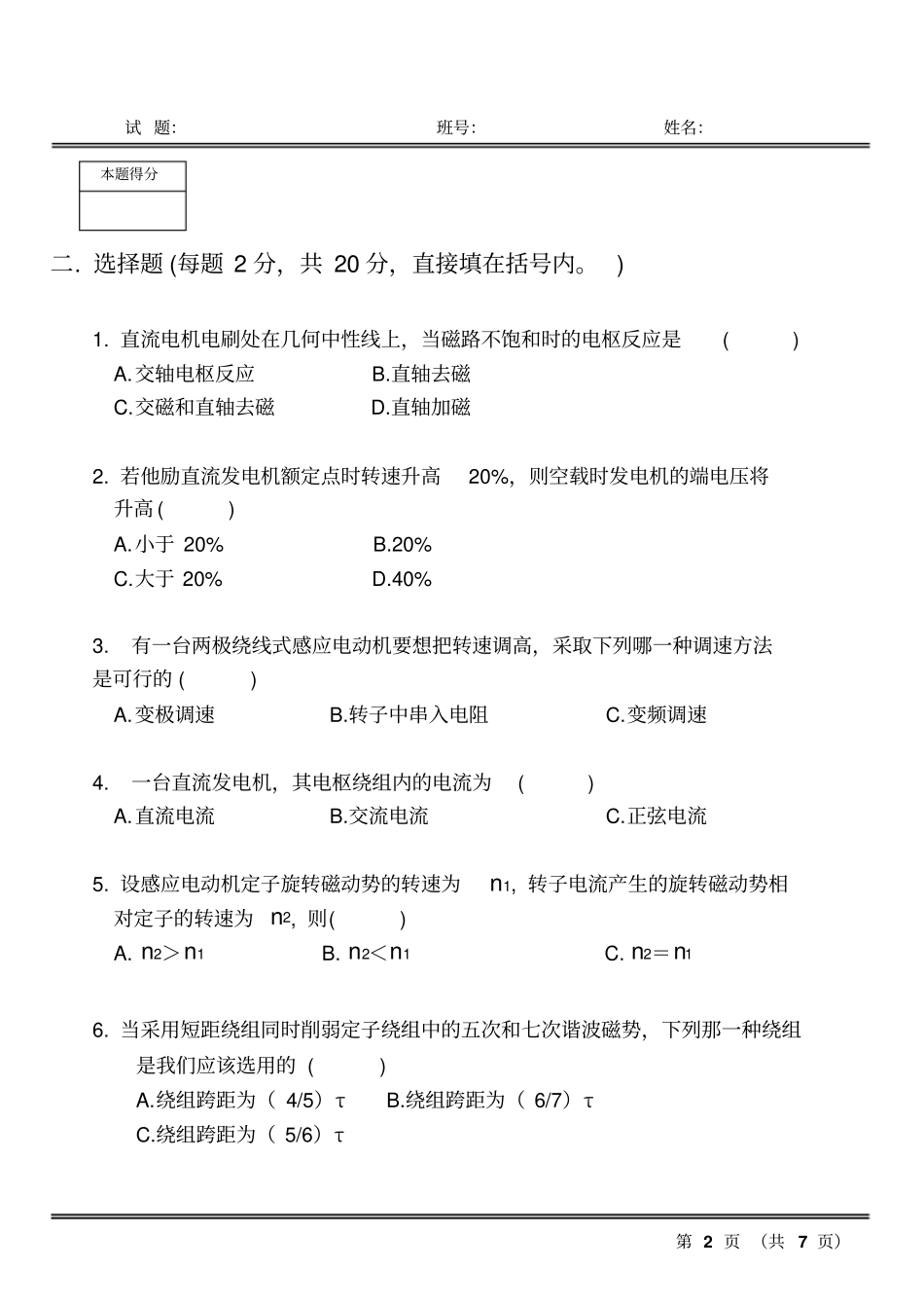

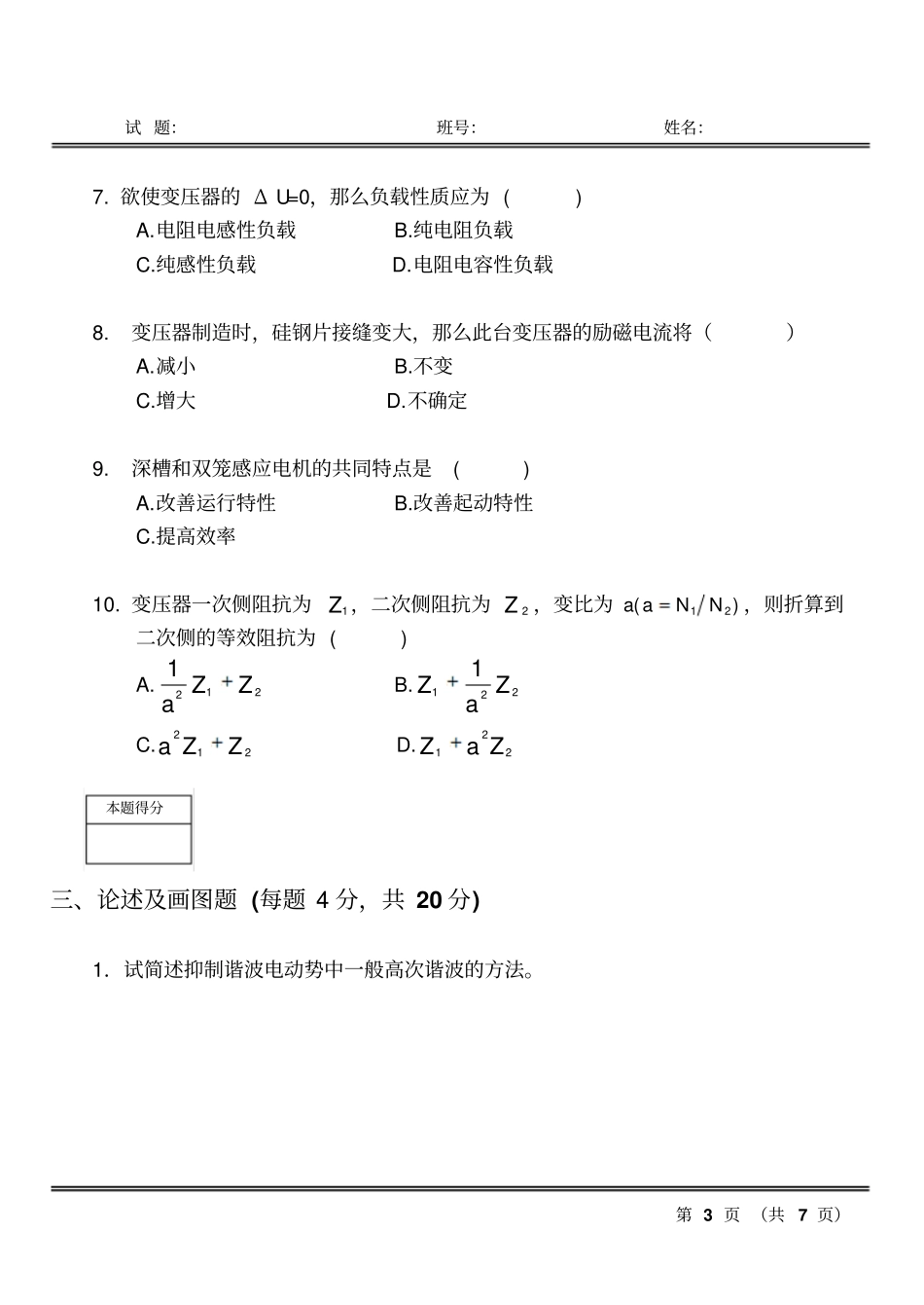

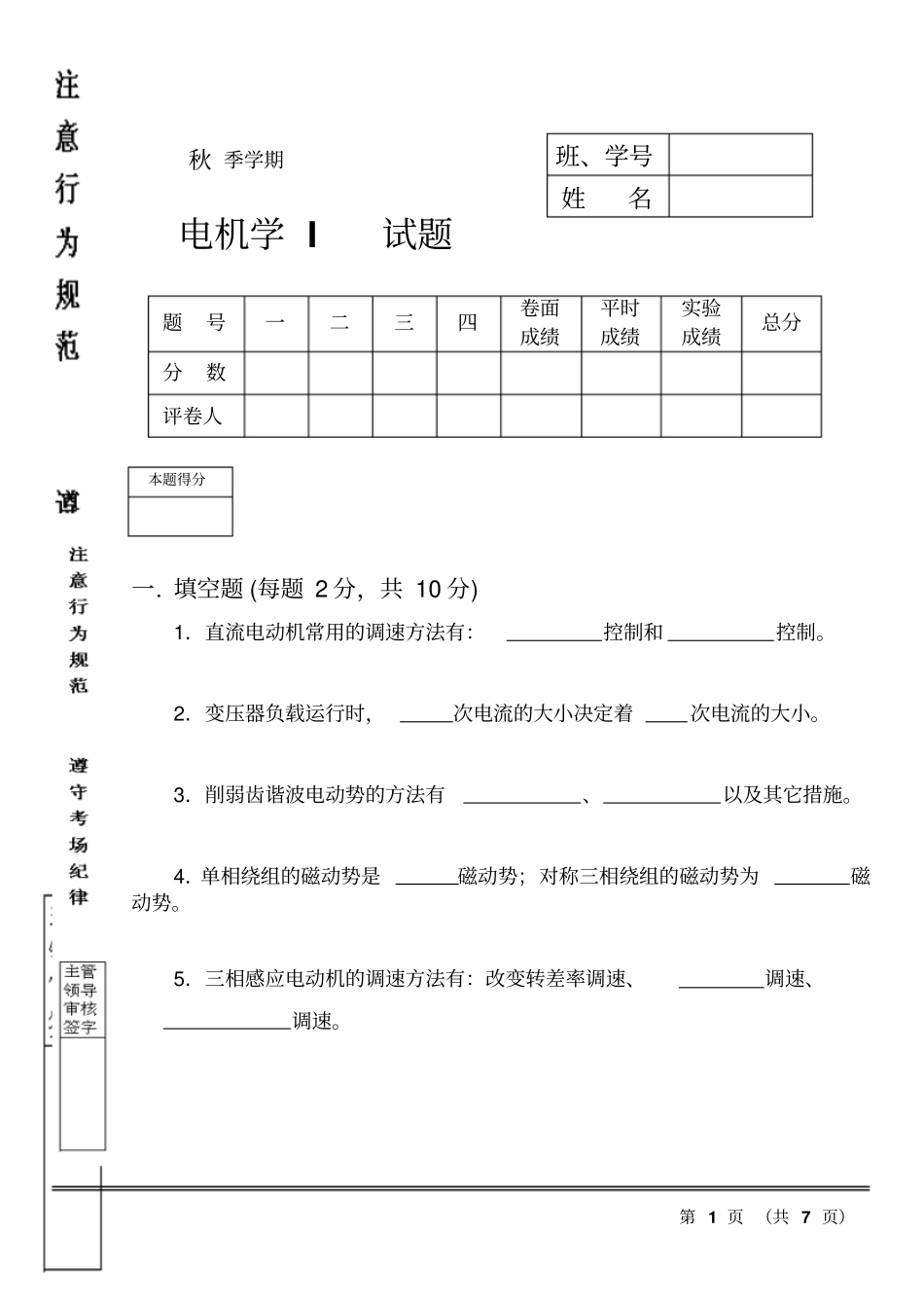

秋季学期电机学I试题题号一二三四卷面成绩平时成绩实验成绩总分分数评卷人一.填空题(每题2分，共10分)1．直流电动机常用的调速方法有：控制和控制。2．变压器负载运行时，次电流的大小决定着次电流的大小。3．削弱齿谐波电动势的方法有、以及其它措施。4．单相绕组的磁动势是磁动势；对称三相绕组的磁动势为磁动势。5．三相感应电动机的调速方法有：改变转差率调速、调速、调速。第1页（共7页）班、学号姓名本题得分试题：班号：姓名：二.选择题(每题2分，共20分，直接填在括号内。)1.直流电机电刷处在几何中性线上，当磁路不饱和时的电枢反应是()A.交轴电枢反应B.直轴去磁C.交磁和直轴去磁D.直轴加磁2.若他励直流发电机额定点时转速升高20%，则空载时发电机的端电压将升高()A.小于20%B.20%C.大于20%D.40%3.有一台两极绕线式感应电动机要想把转速调高，采取下列哪一种调速方法是可行的()A.变极调速B.转子中串入电阻C.变频调速4.一台直流发电机，其电枢绕组内的电流为()A.直流电流B.交流电流C.正弦电流5.设感应电动机定子旋转磁动势的转速为n1,转子电流产生的旋转磁动势相对定子的转速为n2,则()A.n2＞n1B.n2＜n1C.n2＝n16.当采用短距绕组同时削弱定子绕组中的五次和七次谐波磁势，下列那一种绕组是我们应该选用的()A.绕组跨距为（4/5）τB.绕组跨距为（6/7）τC.绕组跨距为（5/6）τ第2页（共7页）本题得分试题：班号：姓名：7.欲使变压器的ΔU=0，那么负载性质应为()A.电阻电感性负载B.纯电阻负载C.纯感性负载D.电阻电容性负载8.变压器制造时，硅钢片接缝变大，那么此台变压器的励磁电流将（）A.减小B.不变C.增大D.不确定9.深槽和双笼感应电机的共同特点是()A.改善运行特性B.改善起动特性C.提高效率10.变压器一次侧阻抗为1Z，二次侧阻抗为2Z，变比为12()aaNN，则折算到二次侧的等效阻抗为()A.2121ZZaB.2211ZaZC.212ZZaD.221ZaZ三、论述及画图题(每题4分，共20分)1．试简述抑制谐波电动势中一般高次谐波的方法。第3页（共7页）本题得分试题：班号：姓名：2．试简述增大绕线式感应电机转子电阻对下列参数的影响：起动电流，起动转矩，最大转矩，额定转速，额定效率。3．结合特性曲线，说明并励直流发电机的外特性具有哪三个特点？4．变压器的外加电压不变，若减少一次绕组的匝数，则变压器铁心的饱和程度、空载电流、铁心损耗和一次、二次绕组的电动势有何变化？5．结合等效电路图，说明感应电机各参数代表的意义。第4页（共7页）试题：班号：姓名：四.计算题(共30分)1.一台Y接、380V、50HZ，额定转速为1444r/min的三相感应电动机,其参数为1R=4.02R,121XX,40mX,mR略去不计。求：（1）额定负载时的转差率；（2）额定负载时的定、转子电流归算值；（3）电机效率（不考虑机械损耗及杂散损耗）。第5页（共7页）本题得分试题：班号：姓名：2.一台三相变压器Y,y联接，SN=20kVA，U1N/U2N=6/0.4kV，f=50Hz。短路试验中，当Ik=IN时，PkN=588W，Uk=4%UN。试求：(1)短路参数的标么值；(2)满载且功率因数cos2=0.8(滞后)时的副边电压。第6页（共7页）试题：班号：姓名：3.一台他励直流电动机，PN=7.5kW，UN=110V，ηN=0.83额定运行时nN=980r/min，电枢回路总电阻(含电刷接触电阻)Ra=0.15Ω，若电机负载转矩减为额定转矩的一半，问电机转速和电枢电流。(忽略空载转矩T0的影响)第7页（共7页）哈工大2007秋季学期电机学I答案一、填空题二、选择题1、电枢，磁场2、二次，一次3、斜槽、分数槽（半闭口槽）4、脉动，旋转5、改变电压、变频三、论述及画图题1．主要采用短距绕组、分布绕组和改善主极磁场分布的方法，其他有采用斜槽、采用分数槽绕组等方法。2．起动电流减小、起动转矩增大、最大转矩不变、额定转速下降、额定效率降低。3．三个特点：（1）负载增大时，端电压下降较快；（2）外特性有拐弯现象；（3）发电机稳态短路（端电压等于零）时，短路电流不大。4．变压器铁芯的饱和程度上升、空载电流增大、铁心损耗增加、一次绕组电动势基本不变，二次绕组电动势增大。5．1R、'2R分别表示定子绕组与转子绕组折算到定子的每相电阻值；1X、'2X分别表示定子绕组与转子绕组折算到定子的每相漏电抗；mR、...
