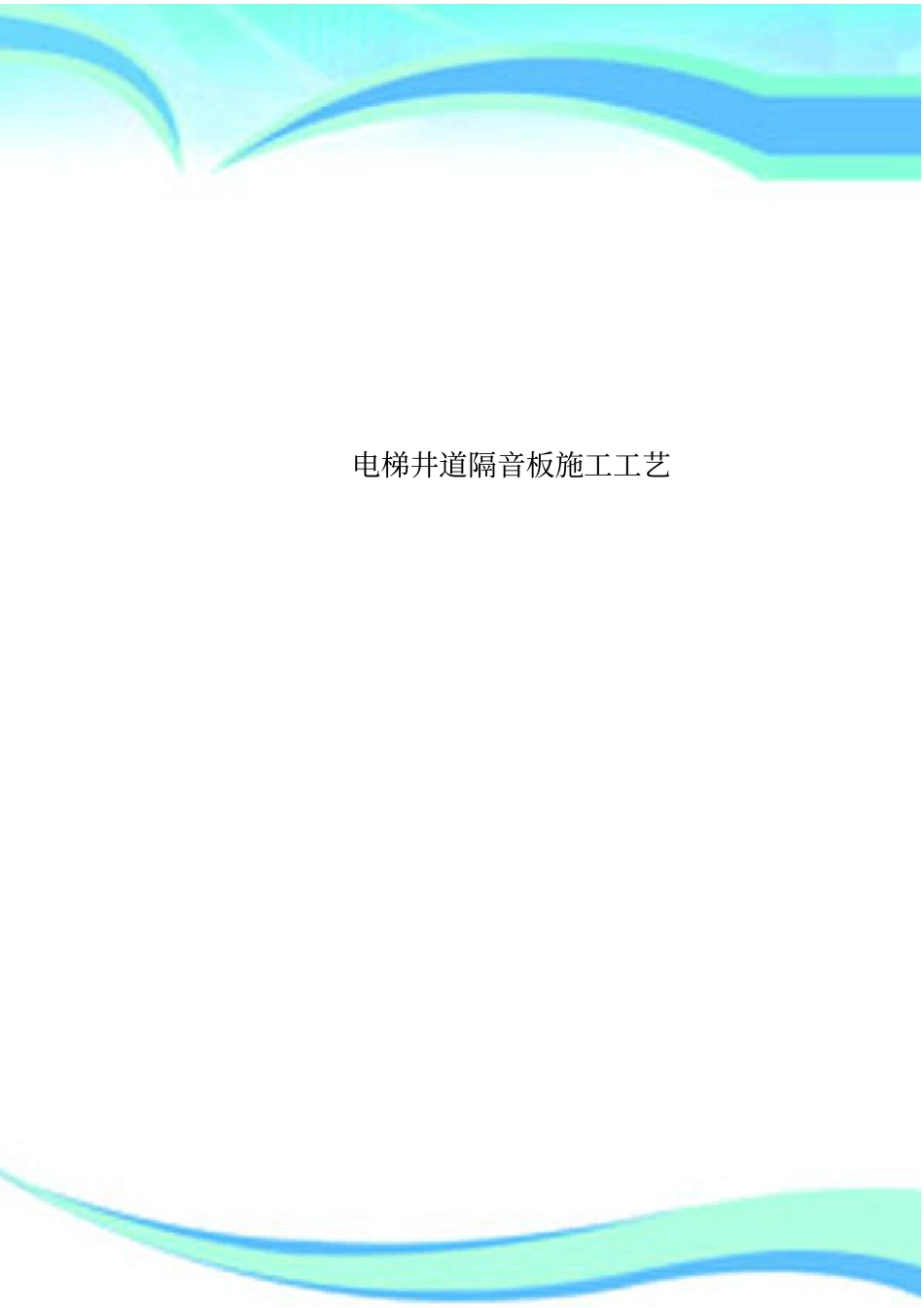

电梯井道隔音板施工工艺_第1页
1/10
电梯井道隔音板施工工艺_第2页
2/10
电梯井道隔音板施工工艺_第3页
3/10

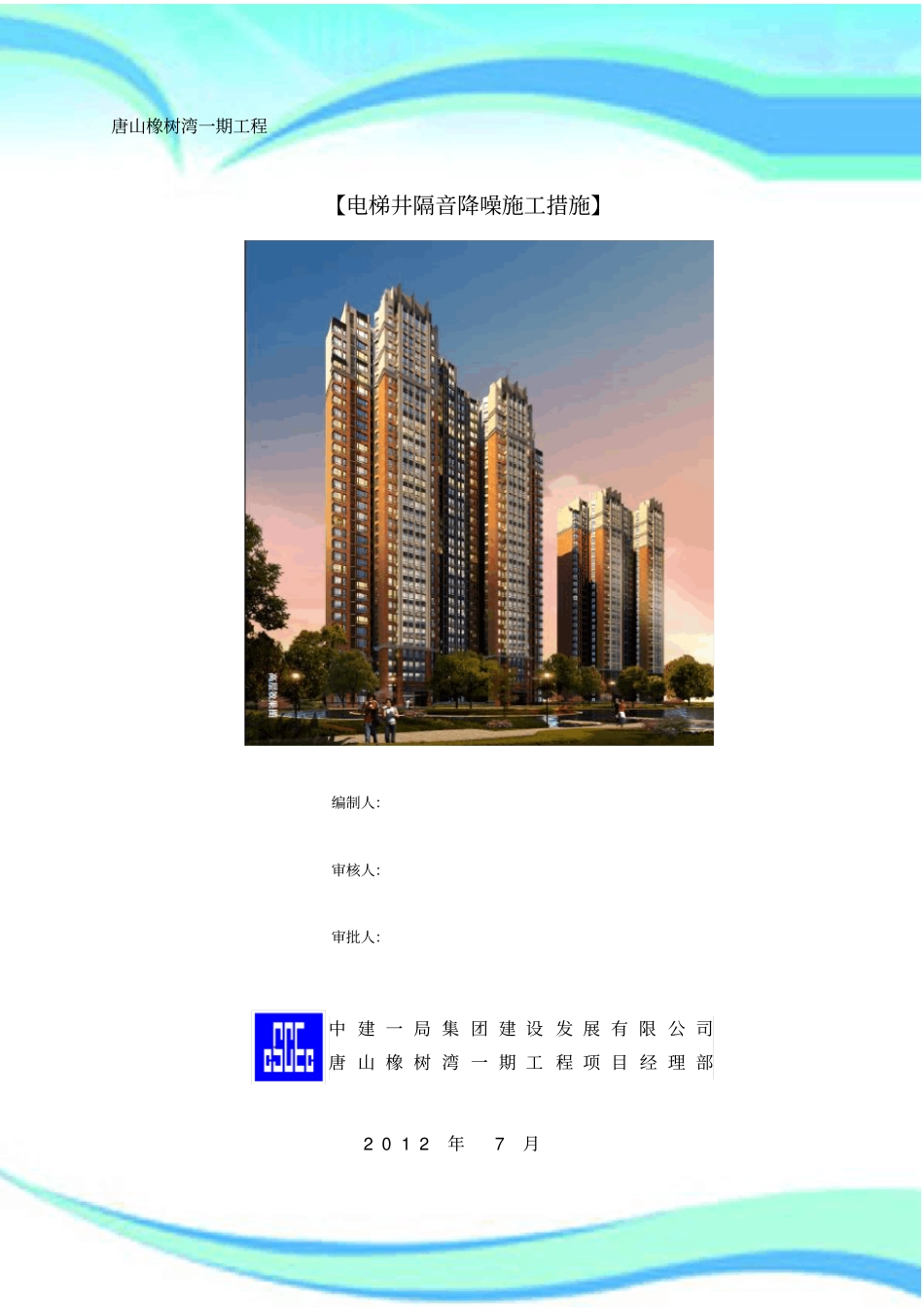

电梯井道隔音板施工工艺————————————————————————————————作者:————————————————————————————————日期:唐山橡树湾一期工程【电梯井隔音降噪施工措施】编制人:审核人:审批人:2012年7月中建一局集团建设发展有限公司唐山橡树湾一期工程项目经理部一、编制依据序号名称编号1北京中联环建筑设计有限公司《唐山橡树湾一期住宅及配套工程》图纸2《建筑结构荷载规范》GB50009-20013《建筑施工安全检查标准》JGJ59-20114《建筑施工高处作业安全技术规范》JGJ80-915《Horeq楼板隔声和电梯井道、机房隔声》(建筑结构专项图集)88JZ226《民用建筑工程室内环境污染控制规范》GB50325--2001《住宅建筑规范》GB50368-20057《建筑施工手册》(第四版)8《项目安全管理手册》(中建一局集团建设发展有限公司)9唐山橡树湾一期《施工组织设计》二、工程概况唐山橡树湾一期住宅及配套工程位于唐山凤凰新城青龙路东侧,光明路西侧,裕华道北侧,长宁道南侧。该项目住宅总建筑面积149012.31㎡,其中地上建筑面积127542.91㎡,地下建筑面积21469.40㎡。该项目由七栋建筑组成:1#2#楼地上30层,高87.0m;3#4#楼地上33层,高95.7m;5#楼地上8层,高25.6m;6#7#楼地上7层,高22.5m。地下为一层高2.1m的设备夹层和一层高3.6m的车库和设备用房层。本工程建筑物基础住宅以下为平板式筏形基础、车库和设备用房为独立柱基加防水板。隔音降噪施工部位为靠近住户的电梯井道内侧墙面。三、电梯井道噪音处理方案采用50mm厚HOREQ-D2吸声棉板,粘贴于墙面,并用胀栓固定;电梯井道施工洞及缝隙采用HOREQ-D5隔声棉进行填堵,再用密封膏或水泥砂浆填平。四、施工准备4.1材料和机具、劳动力准备1、辅助工具:冲击钻,无齿锯,铲刀,橡皮捶,靠尺,壁纸刀盒尺等。(详见表格)2、辅助附料:聚合物砂浆、密封胶、水泥砂浆、¢8卡固钉。3、作业机具(配备、等级、精度)序号名称规格单位数量1电动手枪钻/把52电锤/把63配电箱/套104零星工具//若干4.2现场准备各种预埋管线施工完毕、砌体施工完毕、标高控制线弹在墙、柱上。五、施工工艺工艺流程:基层处理---弹线---排版—裁板---安板---打孔固定---填缝。施工方法:1、基层处理:将墙面松散杂物灰尘清理干净,对于墙面凹凸不平的墙面用粉刷石膏点找平(要求原墙面平整度偏差不超出1公分)。2、弹线:根据水平1m控制线弹出井道墙面水平线,用两点成一线的方法在两侧挂白线,用水泥钉拉紧,根据门中弹出墙顶垂直线,按照吸音板的规格弹出分格线。3、排版:根据弹出的水平线和垂直线进行排版,排版应美观大方,整齐一致,按水平顺序排列,上下错缝,阴阳角应做错茬处理,板与板相邻之间不能色差较大,特别是对不规则的梁柱小板做到均匀拼缝严密。4、裁板:裁板应用壁纸刀和直尺,要小心谨慎地进行裁板,保证板面平直不掉边角。5、安板:电梯井道内施工采用轿厢作为垂直运输工具,电梯井道施工洞及缝隙填缝用HOREQ-D5隔音棉填堵,再用密封胶或水泥砂浆填平。HOREQ-D2表面凹凸吸声棉板采用20厚聚合物砂浆粘贴,凹凸面朝井道,按要求由下往上(采用粘贴瓷砖的做法)依次安装吸音板,粘板时注意清除板边溢出的粘结砂浆,使板与板之间无“碰头灰”。板缝拼严,缝宽超过3mm时用相应厚度的HOREQ-D5隔声棉填塞,安装时随时用靠尺检查吸音板的平整度和垂直度。见下图6、打孔固定:采用¢8锚固件加固,在粘贴好的吸音板,间距600mm用电锤钻出¢8的孔,保证进入结构墙的孔的深度≥50mm,同时孔深考虑隔音板的厚度,即可打入塑料胀管及塑料压盘。胀栓的长度要合适,不可过长,过长会使胀栓松动不牢固,过短会使胀栓不能完全打开,压盘起不到固定作用。一定要保证塑料胀管固定压盘与板面的连接,使压盘嵌入板面的深度应一致。见下图锚固件布置图吸音板锚固件六、保证质量措施为了更好地达到吸音隔音的效果,吸音板安装采取如下质量保证措施6.1吸音板材料性能严格按照下表要求进场。吸音板性能指标表项目单位性能指标降噪系数NRCⅠ级≥0.80纤维平均直径um≤7.0渣球含量%≤10.0导热系数W/(m.k)≤0.044有机物含量N/50m...
