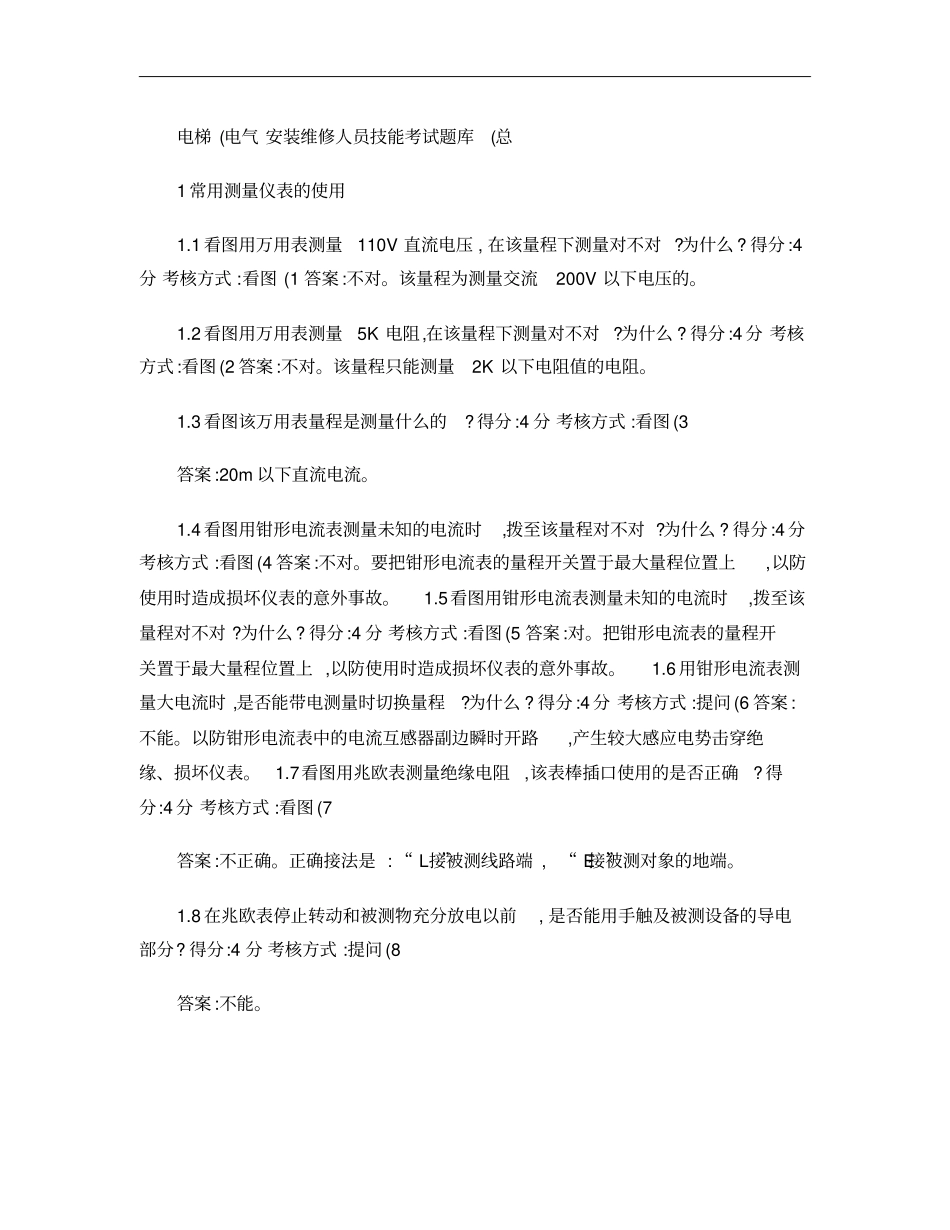

电梯(电气安装维修人员技能考试题库(总1常用测量仪表的使用1.1看图用万用表测量110V直流电压,在该量程下测量对不对?为什么?得分:4分考核方式:看图(1答案:不对。该量程为测量交流200V以下电压的。1.2看图用万用表测量5K电阻,在该量程下测量对不对?为什么?得分:4分考核方式:看图(2答案:不对。该量程只能测量2K以下电阻值的电阻。1.3看图该万用表量程是测量什么的?得分:4分考核方式:看图(3答案:20m以下直流电流。1.4看图用钳形电流表测量未知的电流时,拨至该量程对不对?为什么?得分:4分考核方式:看图(4答案:不对。要把钳形电流表的量程开关置于最大量程位置上,以防使用时造成损坏仪表的意外事故。1.5看图用钳形电流表测量未知的电流时,拨至该量程对不对?为什么?得分:4分考核方式:看图(5答案:对。把钳形电流表的量程开关置于最大量程位置上,以防使用时造成损坏仪表的意外事故。1.6用钳形电流表测量大电流时,是否能带电测量时切换量程?为什么?得分:4分考核方式:提问(6答案:不能。以防钳形电流表中的电流互感器副边瞬时开路,产生较大感应电势击穿绝缘、损坏仪表。1.7看图用兆欧表测量绝缘电阻,该表棒插口使用的是否正确?得分:4分考核方式:看图(7答案:不正确。正确接法是:“L”接被测线路端,“E”接被测对象的地端。1.8在兆欧表停止转动和被测物充分放电以前,是否能用手触及被测设备的导电部分?得分:4分考核方式:提问(8答案:不能。1.9用绝缘电阻测试仪测量具有大电容设备的绝缘电阻时是否能晃动兆欧表?得分:4分考核方式:提问答案:不能,此时晃动兆欧表使已被充电的电容器将对兆欧表放电,有可能烧坏兆欧表。1.10用绝缘电阻测试仪测量通电导体与地之间的绝缘电阻时,如果电路中包含有电子装置应注意什么?得分:4分考核方式:提问答案:测量时应将相线与零线连接起来,避免电路中电子元件被击穿损坏。1.11在雷电时或高压设备附近测绝缘电阻应注意什么?得分:4分考核方式:提问答案:A、禁止在雷电时测绝缘电阻。B、高压设备附近测绝缘电阻时,只能在设备不带电,也没有感应电的情况下测量。C、摇测过程中,被测设备上不能有人工作。2简单电子电路的判别、分析2.1看图指出这是半波整流电路还是全波整流电路?得分:4分考核方式:看图(1答案:半波整流电路。2.2看图指出这是半波整流电路还是全波整流电路?得分:4分考核方式:看图(2答案:全波整流电路。2.3看图指出这是全波整流电路还是桥式整流电路?得分:4分考核方式:看图(3答案:桥式整流电路。2.4看图指出这是直流稳压源电路还是直流稳流源电路?得分:4分考核方式:看图(4答案:直流稳流源电路。2.5看图指出这是稳流电路还是稳压电路?得分:4分考核方式:看图(5答案:直流稳压源电路。2.6看图指出这是电感滤波整流电路还是电容滤波整流电路?得分:4分考核方式:看图(6答案:电容滤波整流电路。2.7看图指出这是电感滤波整流电路还是电容滤波整流电路?得分:4分考核方式:看图(7答案:电感滤波整流电路。2.8简述该图轿内指令电路的J5J、R5J、5JZ1原器件的名称及作用。考核方式:看图a、J5J是轿内5层指令继电器,用于作用轿内5层指令登记。b、R5J是分压电阻,用于切断轿内5层指令继电器电源。c.5JZ1是5层楼层继电器的常开触点,用于切断轿内5层指令继电器电源。3变压器3.1看图指出哪一个表是测量变压器初级端电压的?得分:3分考核方式:看图(1答案:V1。3.2看图指出哪一个表是测量变压器初级端电流的?得分:3分考核方式:看图(2答案:A1。3.3看图指出哪一个表是测量变压器次级端电压的?得分:3分考核方式:看图(3答案:V2。3.4看图指出哪一个表是测量变压器次级端电流的?得分:3分考核方式:看图(4答案:A2。3.5看图将变压器次级输出电压调整为18V,如何接线?得分:3分考核方式:看图(5答案:c2与d1连接后,c1与d2两端电压为18V。3.6看图将变压器次级输出电压调整为48V,如何接线?得分:3分考核方式:看图(6答案:b2与c1连接后,b1与c2两端电压为48V。3.7看图将变压器次级输出电压调整为54V,如何接线?得分:3分考核方式:看图(7答案:b2与c1连接、c2与d1连接后,b1与d2两端电压为54V。3.8看图将变压器次级输出电压调整为6V,如何接线?得分:3分考核方式:看图(8答案:b2与d1连接后,b1与d2两端电压为42V。4电动机4.1...
