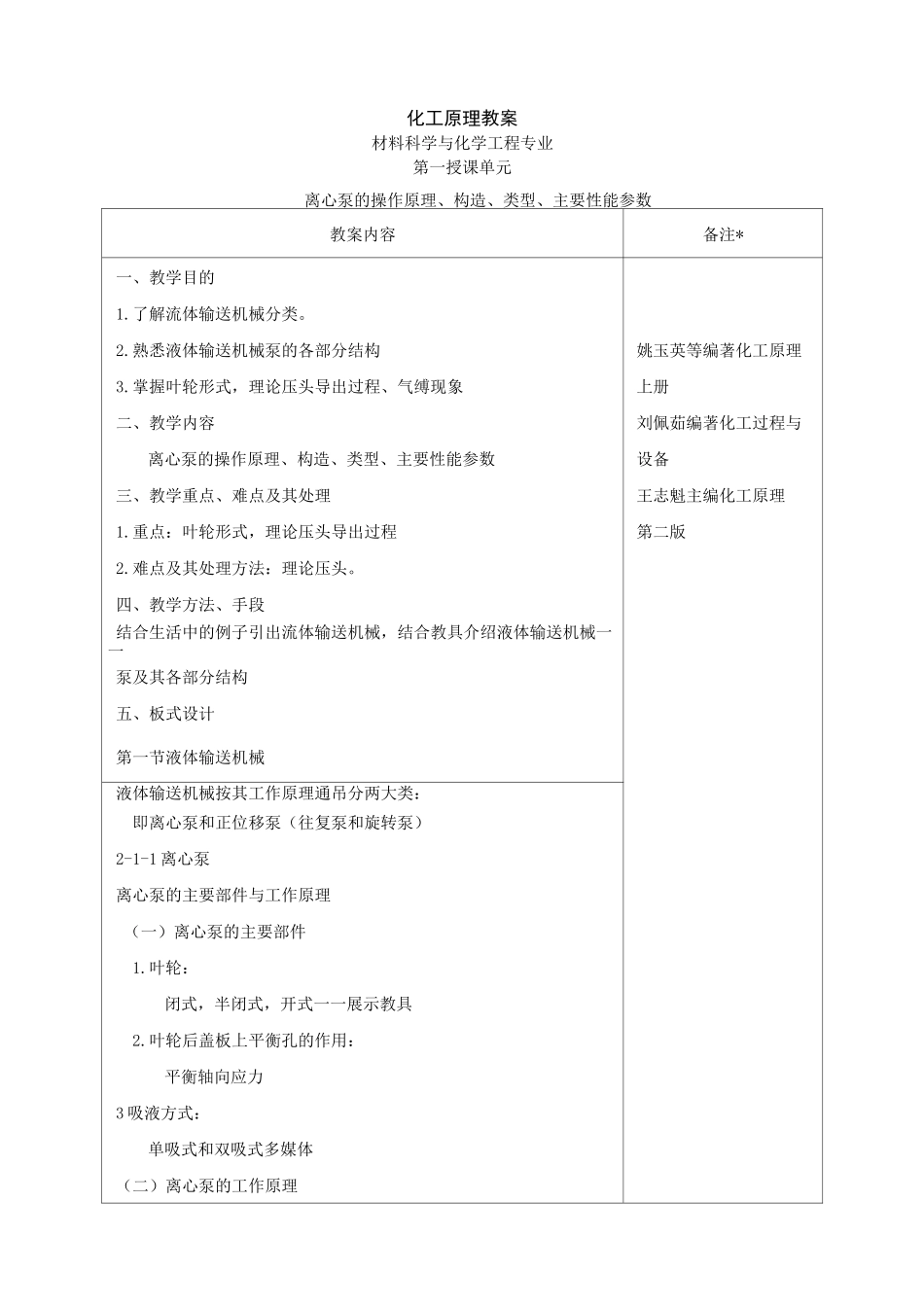

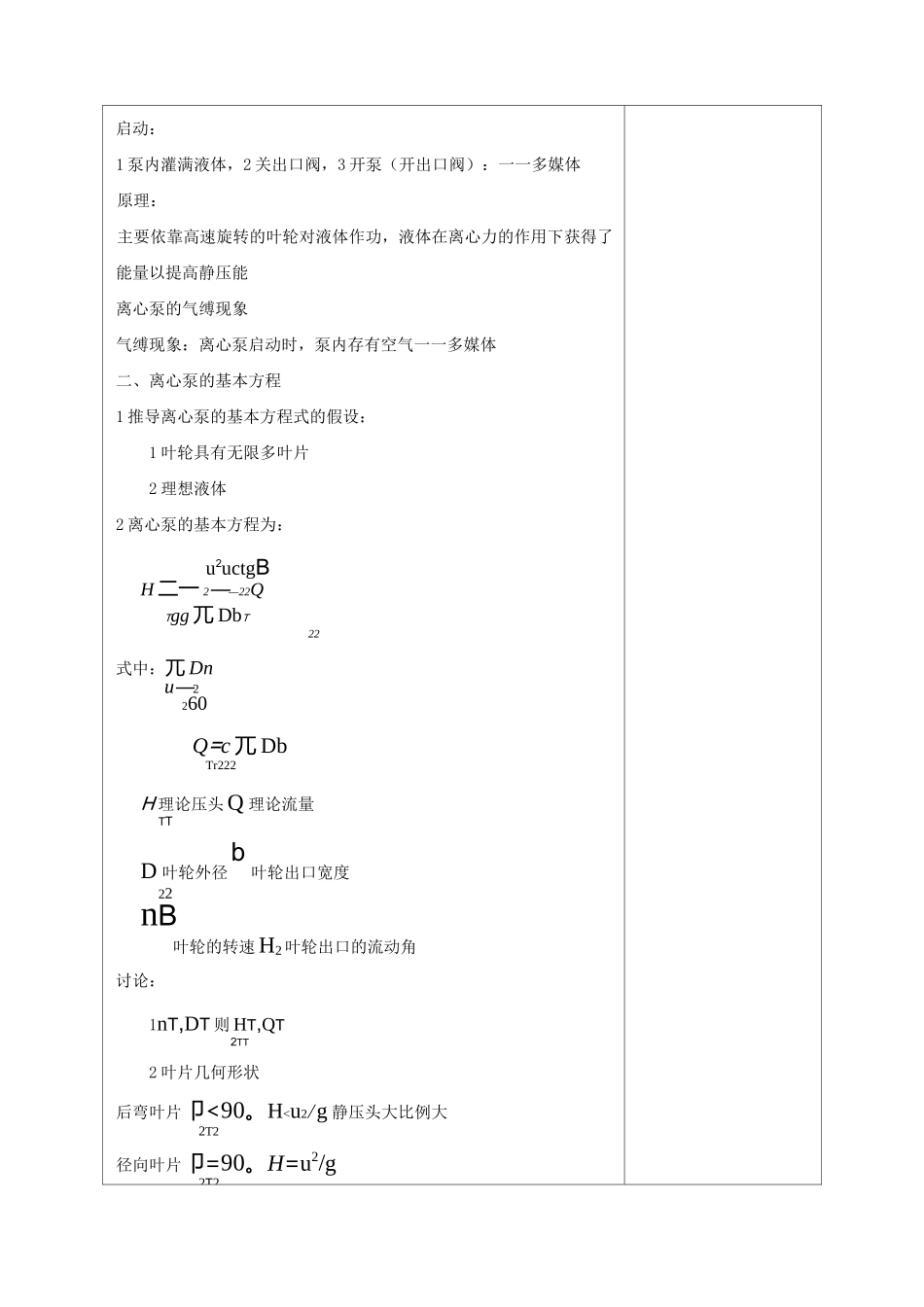

化工原理教案材料科学与化学工程专业第一授课单元离心泵的操作原理、构造、类型、主要性能参数教案内容备注*一、教学目的1.了解流体输送机械分类。2.熟悉液体输送机械泵的各部分结构姚玉英等编著化工原理3.掌握叶轮形式，理论压头导出过程、气缚现象上册二、教学内容刘佩茹编著化工过程与离心泵的操作原理、构造、类型、主要性能参数设备三、教学重点、难点及其处理王志魁主编化工原理1.重点：叶轮形式，理论压头导出过程第二版2.难点及其处理方法：理论压头。四、教学方法、手段结合生活中的例子引出流体输送机械，结合教具介绍液体输送机械一一泵及其各部分结构五、板式设计第一节液体输送机械液体输送机械按其工作原理通吊分两大类：即离心泵和正位移泵（往复泵和旋转泵）2-1-1离心泵离心泵的主要部件与工作原理（一）离心泵的主要部件1.叶轮：闭式，半闭式，开式一一展示教具2.叶轮后盖板上平衡孔的作用：平衡轴向应力3吸液方式：单吸式和双吸式多媒体（二）离心泵的工作原理启动：1泵内灌满液体，2关出口阀，3开泵（开出口阀）：一一多媒体原理：主要依靠高速旋转的叶轮对液体作功，液体在离心力的作用下获得了能量以提高静压能离心泵的气缚现象气缚现象：离心泵启动时，泵内存有空气一一多媒体二、离心泵的基本方程1推导离心泵的基本方程式的假设：1叶轮具有无限多叶片2理想液体2离心泵的基本方程为：u2uctgBH二一2——22QTgg兀DbT22式中：兀Dnu—2260Q=c兀DbTr222H理论压头Q理论流量TTD叶轮外径b叶轮出口宽度22nB叶轮的转速H2叶轮出口的流动角讨论：1nT,DT则HT,QT2TT2叶片几何形状后弯叶片卩<90。H
