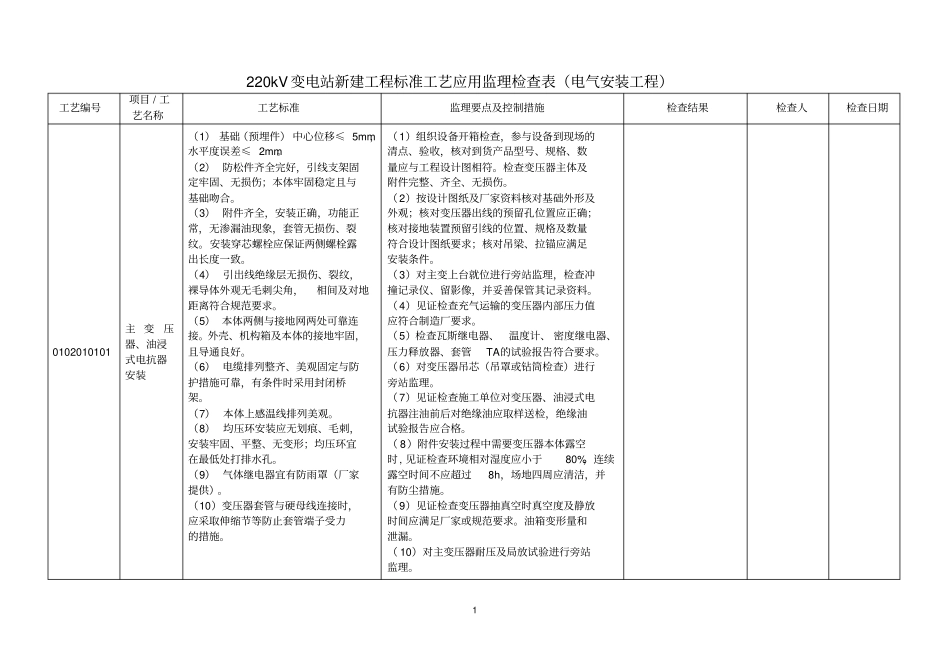

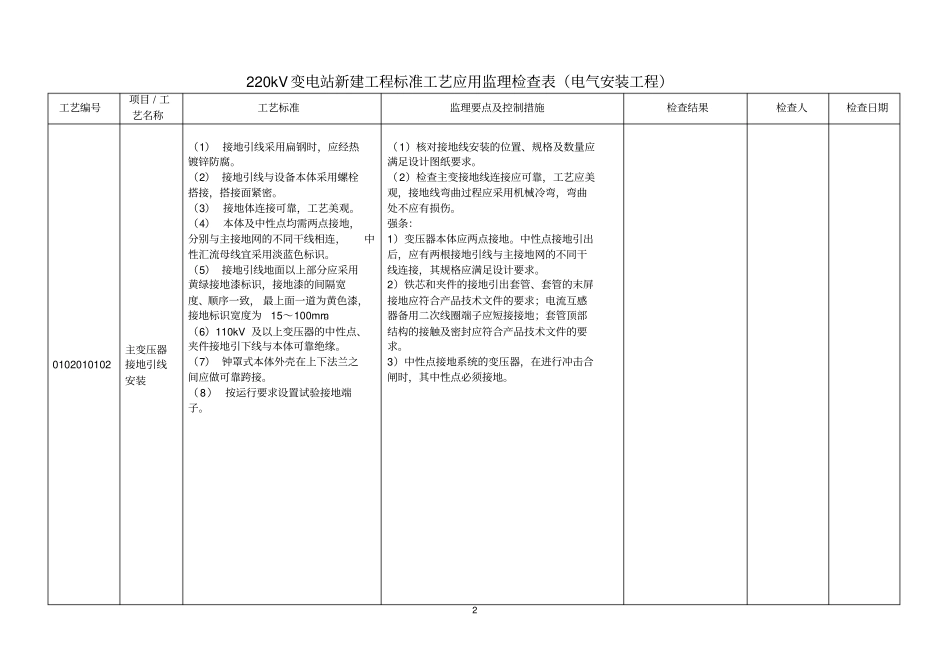

1220kV变电站新建工程标准工艺应用监理检查表（电气安装工程）工艺编号项目/工艺名称工艺标准监理要点及控制措施检查结果检查人检查日期0102010101主变压器、油浸式电抗器安装（1）基础（预埋件）中心位移≤5mm，水平度误差≤2mm。（2）防松件齐全完好，引线支架固定牢固、无损伤；本体牢固稳定且与基础吻合。（3）附件齐全，安装正确，功能正常，无渗漏油现象，套管无损伤、裂纹。安装穿芯螺栓应保证两侧螺栓露出长度一致。（4）引出线绝缘层无损伤、裂纹，裸导体外观无毛刺尖角，相间及对地距离符合规范要求。（5）本体两侧与接地网两处可靠连接。外壳、机构箱及本体的接地牢固，且导通良好。（6）电缆排列整齐、美观固定与防护措施可靠，有条件时采用封闭桥架。（7）本体上感温线排列美观。（8）均压环安装应无划痕、毛刺，安装牢固、平整、无变形；均压环宜在最低处打排水孔。（9）气体继电器宜有防雨罩（厂家提供）。（10）变压器套管与硬母线连接时，应采取伸缩节等防止套管端子受力的措施。（1）组织设备开箱检查，参与设备到现场的清点、验收，核对到货产品型号、规格、数量应与工程设计图相符。检查变压器主体及附件完整、齐全、无损伤。（2）按设计图纸及厂家资料核对基础外形及外观；核对变压器出线的预留孔位置应正确；核对接地装置预留引线的位置、规格及数量符合设计图纸要求；核对吊梁、拉锚应满足安装条件。（3）对主变上台就位进行旁站监理，检查冲撞记录仪、留影像，并妥善保管其记录资料。（4）见证检查充气运输的变压器内部压力值应符合制造厂要求。（5）检查瓦斯继电器、温度计、密度继电器、压力释放器、套管TA的试验报告符合要求。（6）对变压器吊芯（吊罩或钻筒检查）进行旁站监理。（7）见证检查施工单位对变压器、油浸式电抗器注油前后对绝缘油应取样送检，绝缘油试验报告应合格。（8）附件安装过程中需要变压器本体露空时,见证检查环境相对湿度应小于80%，连续露空时间不应超过8h，场地四周应清洁，并有防尘措施。（9）见证检查变压器抽真空时真空度及静放时间应满足厂家或规范要求。油箱变形量和泄漏。（10）对主变压器耐压及局放试验进行旁站监理。2220kV变电站新建工程标准工艺应用监理检查表（电气安装工程）工艺编号项目/工艺名称工艺标准监理要点及控制措施检查结果检查人检查日期0102010102主变压器接地引线安装（1）接地引线采用扁钢时，应经热镀锌防腐。（2）接地引线与设备本体采用螺栓搭接，搭接面紧密。（3）接地体连接可靠，工艺美观。（4）本体及中性点均需两点接地，分别与主接地网的不同干线相连，中性汇流母线宜采用淡蓝色标识。（5）接地引线地面以上部分应采用黄绿接地漆标识，接地漆的间隔宽度、顺序一致，最上面一道为黄色漆，接地标识宽度为15～100mm。（6）110kV及以上变压器的中性点、夹件接地引下线与本体可靠绝缘。（7）钟罩式本体外壳在上下法兰之间应做可靠跨接。（8）按运行要求设置试验接地端子。（1）核对接地线安装的位置、规格及数量应满足设计图纸要求。（2）检查主变接地线连接应可靠，工艺应美观，接地线弯曲过程应采用机械冷弯，弯曲处不应有损伤。强条：1）变压器本体应两点接地。中性点接地引出后，应有两根接地引线与主接地网的不同干线连接，其规格应满足设计要求。2）铁芯和夹件的接地引出套管、套管的末屏接地应符合产品技术文件的要求；电流互感器备用二次线圈端子应短接接地；套管顶部结构的接触及密封应符合产品技术文件的要求。3）中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地。3220kV变电站新建工程标准工艺应用监理检查表（电气安装工程）工艺编号项目/工艺名称工艺标准监理要点及控制措施检查结果检查人检查日期0102010201中性点系统设备安装（1）中性点隔离开关安装工艺标准参见“0102030202隔离开关安装”，中性点接地部位应分别与主接地网的不同干线相连，截面满足接地短路热稳定要求。（2）中性点避雷器安装工艺标准参见“0102030204避雷器安装”，避雷器支架应一处与接地网可靠连接，另一处与集中接地可靠连接。（3）中性点电流互感器安装工艺标准参见“0102030203电流、电压...
