电路图实物图作图专题练习(二)VIP免费

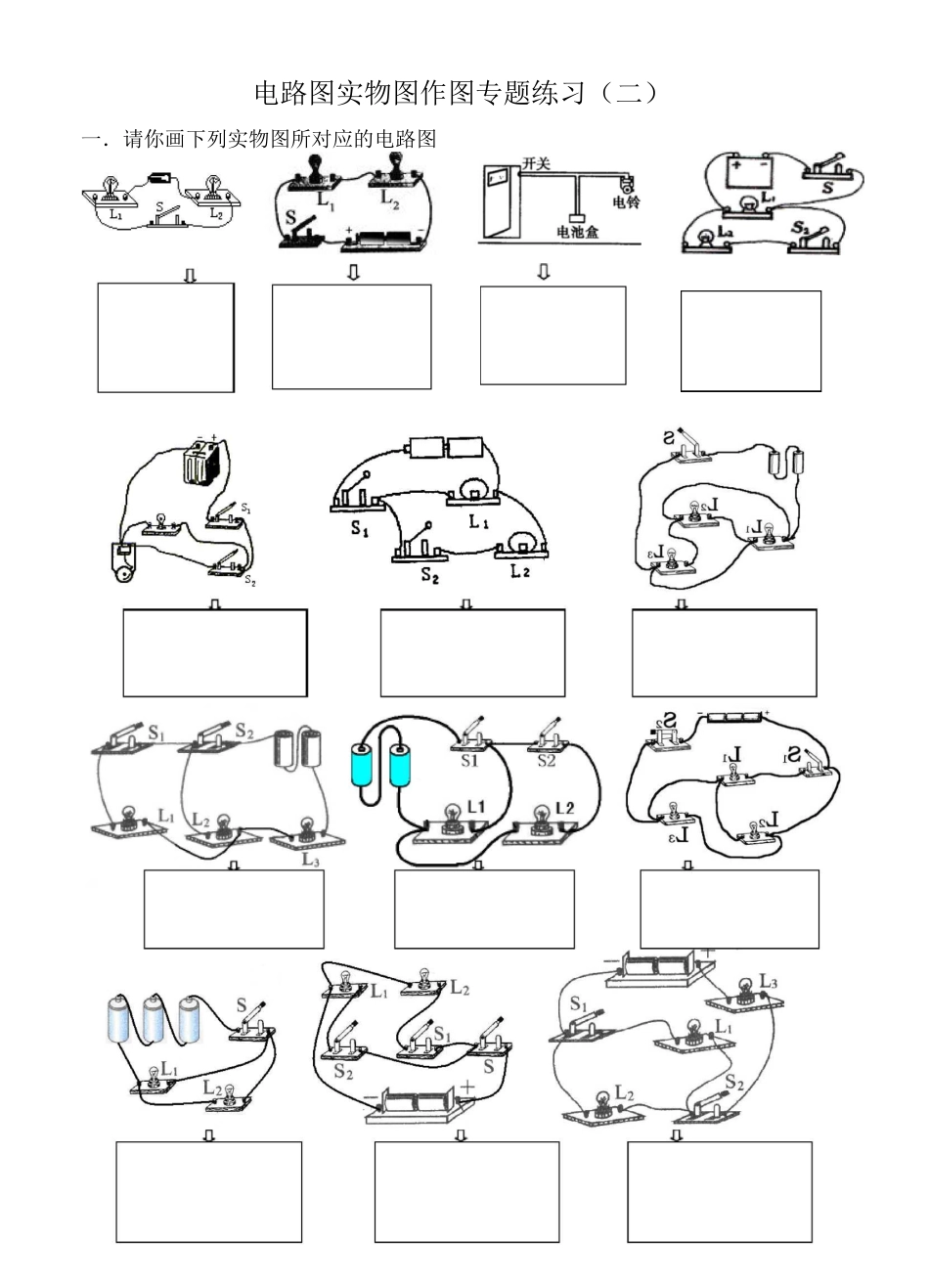

电路图实物图作图专题练习(二)_第1页
1/7

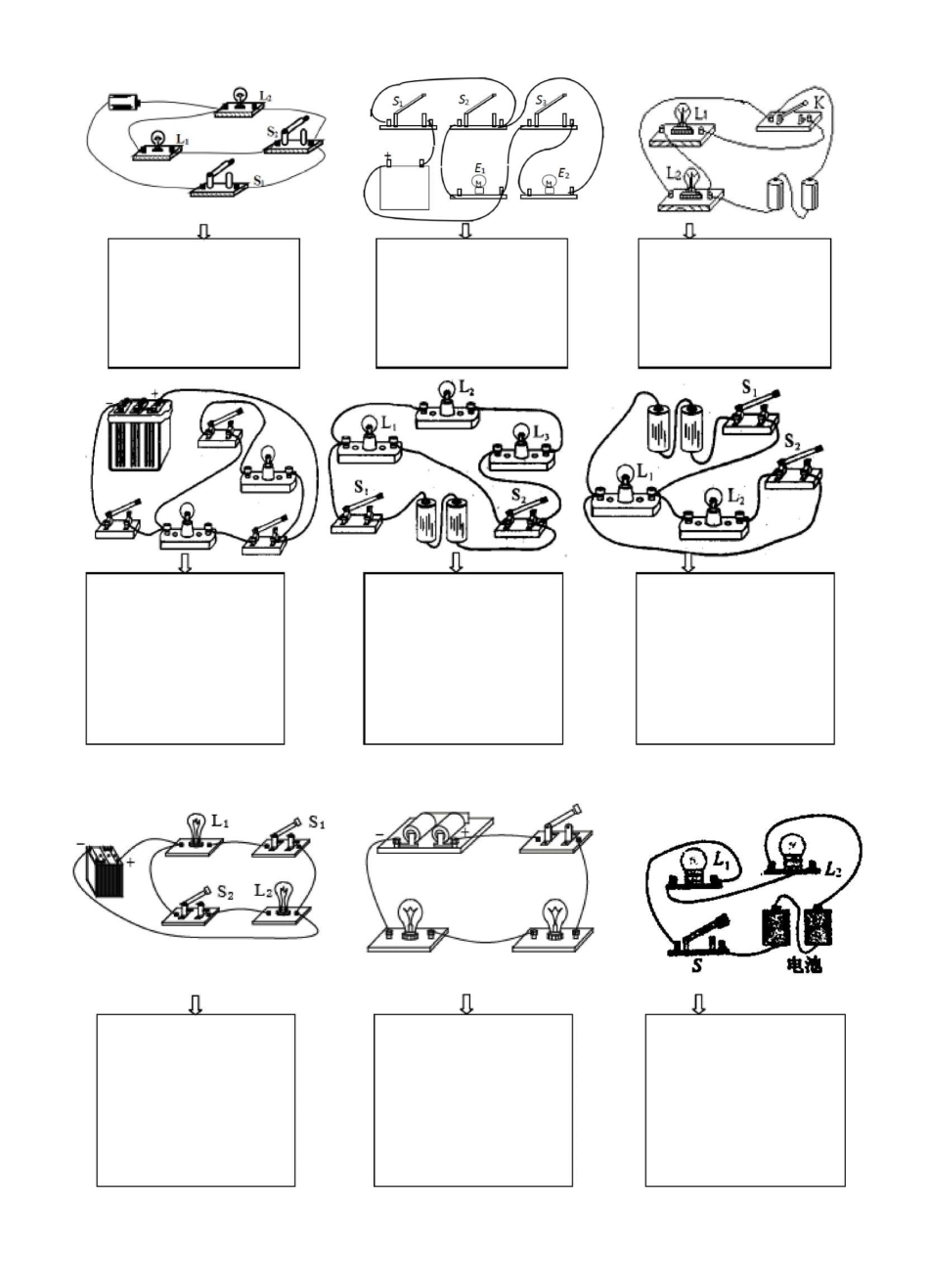

电路图实物图作图专题练习(二)_第2页
2/7

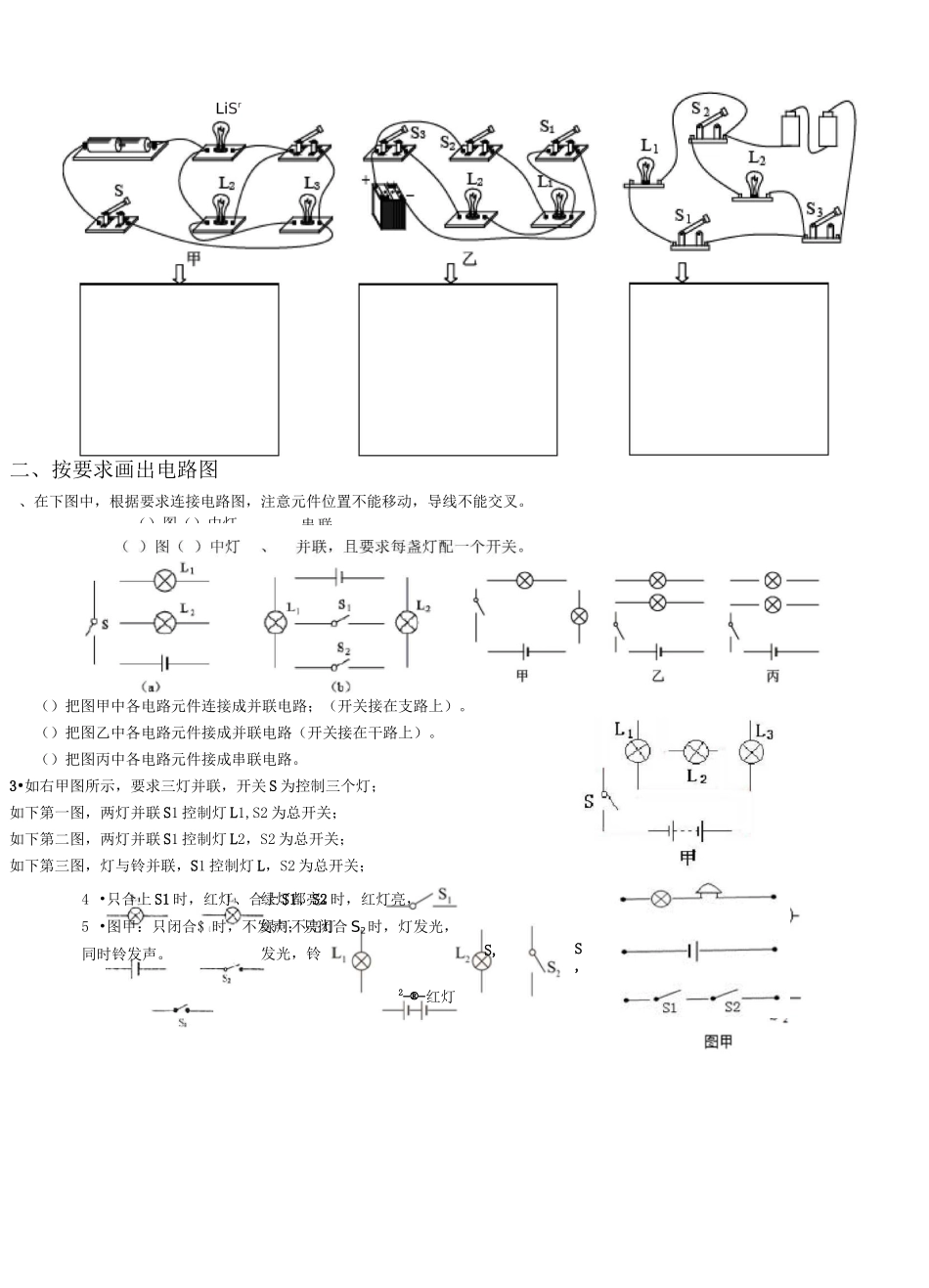

电路图实物图作图专题练习(二)_第3页
3/7
电路图实物图作图专题练习(二)一.请你画下列实物图所对应的电路图二、按要求画出电路图、在下图中,根据要求连接电路图,注意元件位置不能移动,导线不能交叉。()把图甲中各电路元件连接成并联电路;(开关接在支路上)。()把图乙中各电路元件接成并联电路(开关接在干路上)。()把图丙中各电路元件接成串联电路。3•如右甲图所示,要求三灯并联,开关S为控制三个灯;如下第一图,两灯并联S1控制灯L1,S2为总开关;如下第二图,两灯并联S1控制灯L2,S2为总开关;如下第三图,灯与铃并联,S1控制灯L,S2为总开关;()图()中灯LiSr串联,4•只合上S1时,红灯、合上S1、S2时,红灯亮,5•图甲:只闭合$〔时,不发声;只闭合S2时,灯发光,同时铃发声。绿灯都亮,绿灯不亮灯发光,铃S,S,2-®-红灯10、在图13中只接通开关S时,两灯都亮,同时接通S和S]时L]亮,L2不亮。在图14中,灯泡L]和L2并联,S是总开关,S]只控制灯泡L],S2只控制灯泡L2。6•如下第一、第二和第三图所示,两灯并联,开灯控制灯L17、如下三图,要求:两灯并联,开关S为总开关,S1控制灯L18•如下第一第二图,要求:两灯并联,开关S1为总开关,S1控制灯L1请将图中各元件按如下要求连成电路,要求元件的位置不动。()、串联,做总开关;()并联,做总开关;()并联,控制rY图13SV图图A7•按组成图,要求:(1)图甲:只闭合S1时,灯发光,铃不发声;只闭合S2时,灯发光,同时铃发声。(2)图乙:L1,L2,滑动变阻器只改变-的电流,电流表测L2的电流,-、L2的通断。(3)图丙:L1,L2串联,电流表测-的电流。电压表测L2的电压,L1通断。8、要求三灯并联,开关S1控制L2、L3,开关S2控制L19、要求三灯并联,开关S1控制L1、L2,开关S2控制L310、林萍同学想把图所示的电路,想达到下面的目的:小灯泡和并联,同时两盏灯,只,请帮他完成电路连接并在图方框中画出对应的。(连线要横平竖直,尽量使简洁美观)13、图7、图8、图9、图10、图11、二口图5图12、图13中两灯并联,S是总开关,S]只控制灯泡L],请将所缺11、图4、图5中灯泡L]和L2并联,S是总开关,S]只控制灯泡L],S2只控制灯泡L2。12、图6中三个灯泡并联,S是总开关,S]只控制灯泡LjS2只控制灯泡L2O图SLSLSSL4图的开关爲%切、旳、对灯的发虹灯不亮不亮不亮亮不亮不亮亮[光悄况塚灯不亮不亮不亮亮不亮亮、如图所示的电路盒,盒面上有红、绿灯各一个,三个拨动开关沈號11,为了在不打开盒子的情况下探究盒内的电路结构,小明做了多次实验并将实验结果填入了下表。根据上述情况,画出盒内的电路图。、根据电路图完成实物图
