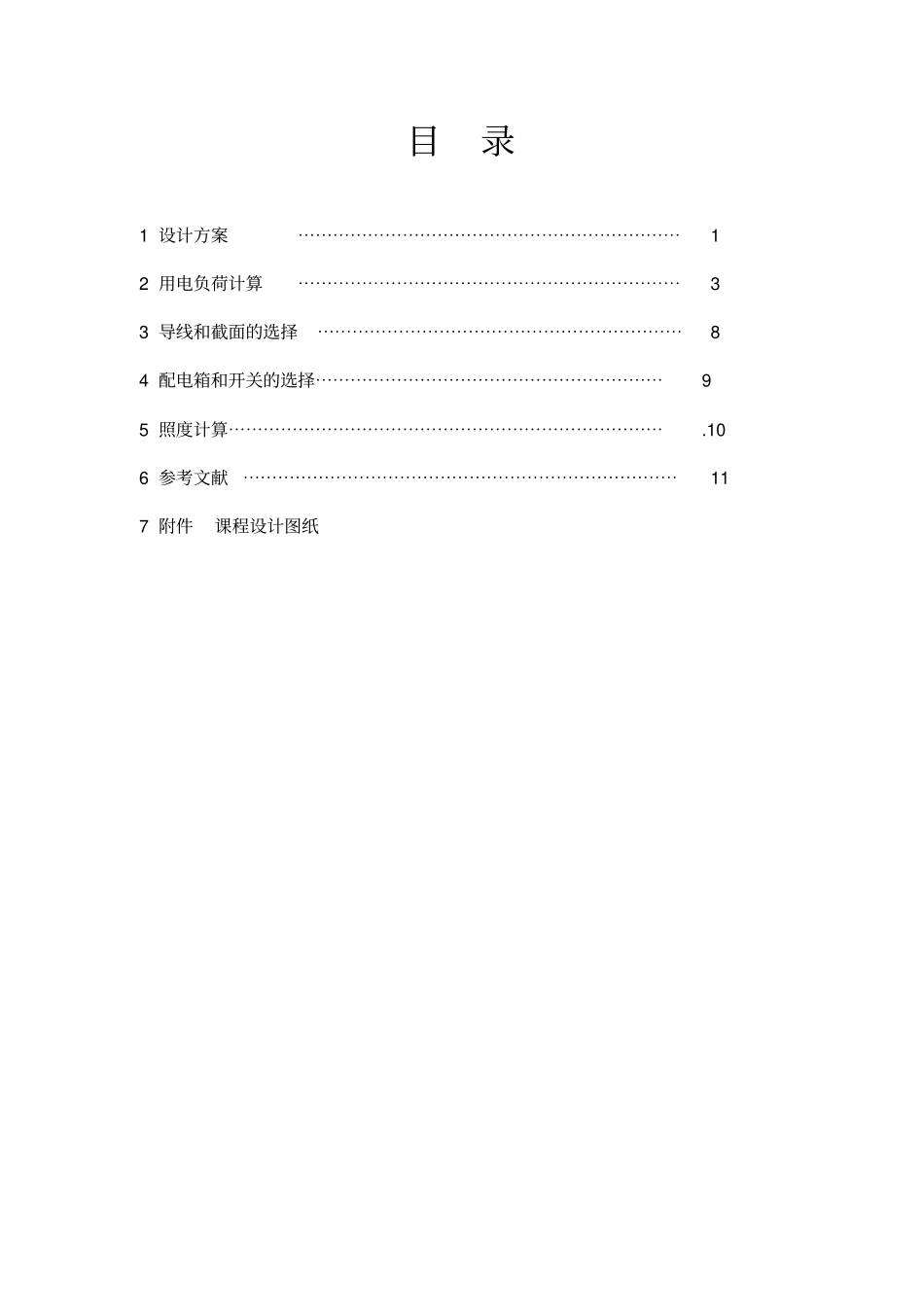

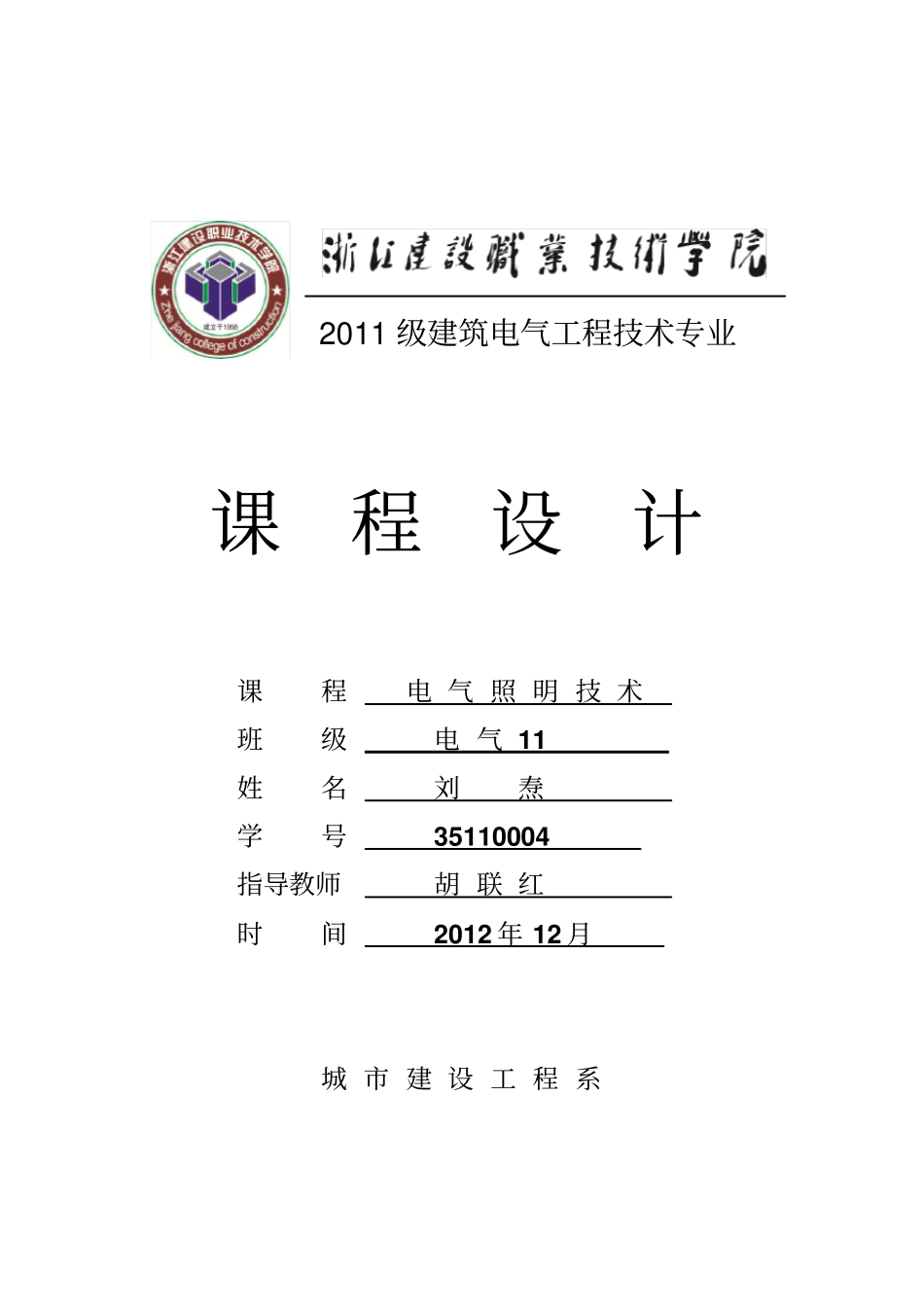

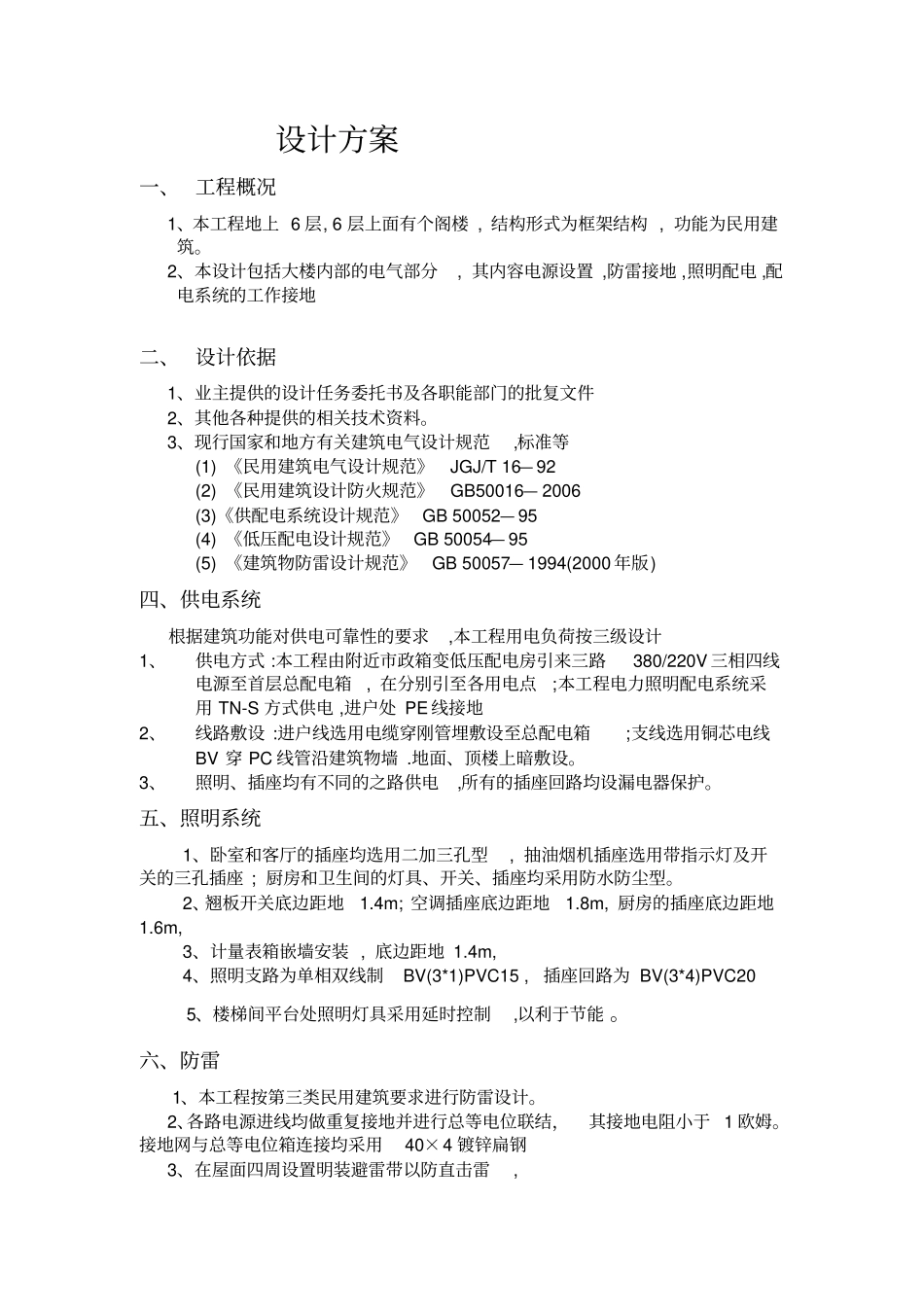

2011级建筑电气工程技术专业课程设计课程电气照明技术班级电气11姓名刘焘学号35110004指导教师胡联红时间2012年12月城市建设工程系目录1设计方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12用电负荷计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33导线和截面的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84配电箱和开关的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯95照度计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.106参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯117附件课程设计图纸设计方案一、工程概况1、本工程地上6层,6层上面有个阁楼,结构形式为框架结构,功能为民用建筑。2、本设计包括大楼内部的电气部分,其内容电源设置,防雷接地,照明配电,配电系统的工作接地二、设计依据1、业主提供的设计任务委托书及各职能部门的批复文件2、其他各种提供的相关技术资料。3、现行国家和地方有关建筑电气设计规范,标准等(1)《民用建筑电气设计规范》JGJ/T16—92(2)《民用建筑设计防火规范》GB50016—2006(3)《供配电系统设计规范》GB50052—95(4)《低压配电设计规范》GB50054—95(5)《建筑物防雷设计规范》GB50057—1994(2000年版)四、供电系统根据建筑功能对供电可靠性的要求,本工程用电负荷按三级设计1、供电方式:本工程由附近市政箱变低压配电房引来三路380/220V三相四线电源至首层总配电箱,在分别引至各用电点;本工程电力照明配电系统采用TN-S方式供电,进户处PE线接地2、线路敷设:进户线选用电缆穿刚管埋敷设至总配电箱;支线选用铜芯电线BV穿PC线管沿建筑物墙.地面、顶楼上暗敷设。3、照明、插座均有不同的之路供电,所有的插座回路均设漏电器保护。五、照明系统1、卧室和客厅的插座均选用二加三孔型,抽油烟机插座选用带指示灯及开关的三孔插座;厨房和卫生间的灯具、开关、插座均采用防水防尘型。2、翘板开关底边距地1.4m;空调插座底边距地1.8m,厨房的插座底边距地1.6m,3、计量表箱嵌墙安装,底边距地1.4m,4、照明支路为单相双线制BV(3*1)PVC15,插座回路为BV(3*4)PVC205、楼梯间平台处照明灯具采用延时控制,以利于节能。六、防雷1、本工程按第三类民用建筑要求进行防雷设计。2、各路电源进线均做重复接地并进行总等电位联结，其接地电阻小于1欧姆。接地网与总等电位箱连接均采用40×4镀锌扁钢3、在屋面四周设置明装避雷带以防直击雷,4、以建筑物基础之底板,承台及地梁内结构钢筋作接地装置,要求建筑物周边基础梁内两根水平主筋沿通长焊接通5、防雷引下线利用柱内俩跟对角主筋其作法:将柱内两主筋之所有接头沿通长焊接并将其顶端与避雷带焊接而将其底部与基础地梁及桩基内主筋焊接各引下线在首层室外距地0.5米处设置安装预埋接地连接板盒以供测式及引出接地装置之用,其做法详见03D501-3,施工由土建实现,请电气配合建设施工并监督执行6、防雷及接地装置中所有金属构件的连接均为双面搭接焊,焊缝长度不小于焊接钢筋直径的6倍(双面施焊)扁钢宽度的2倍(三面施焊)7、所用突出屋面之金属构件均应与屋面避雷带焊接,进入本建筑的金属管道及电缆之金属外皮均应在入户处与接地装置焊接连通。七、本楼在一层内设有电视分线箱、电话、宽带配线架,本设计仅作管路设计,其余部分由业主与相关部门商定数据电缆、通信市话电缆及同轴电缆有室外埋地暗敷引来,电缆引来本楼出应预埋进线保护刚管,电话、宽带配线架及电视分线箱底部距地1.6m墙上安装,用户电话、宽带及电视插口距地0.3米安装。楼内数据、电话线路及有线电视线路采用穿PVC管沿墙及楼地板安装,电话、宽带共管敷设。用电负荷计算用电负荷计算书《民用建筑电气设计规范》JGJ/T16-2008:参考手册：《工业与民用配电设计手册》第三版:(一)Ala1,2的配电箱用电设备组名称总功率需要系数功率因数额定电压设备相序视在功率有功功率无功功率计算电流Wl1照明0.711220单相0.700.700.003.18Wl2普通插座0.80.800.80220单相0.800.640.483.64Wl3普通插座0.80.800.80220单相0.800.640.483.64Wl4空调插座40.800.70220单相4.573.203.2620.78Wl5空调插座40.800.70220单相4.573.203.2620.78负荷:【计算公式】：Pjs=Kp...
