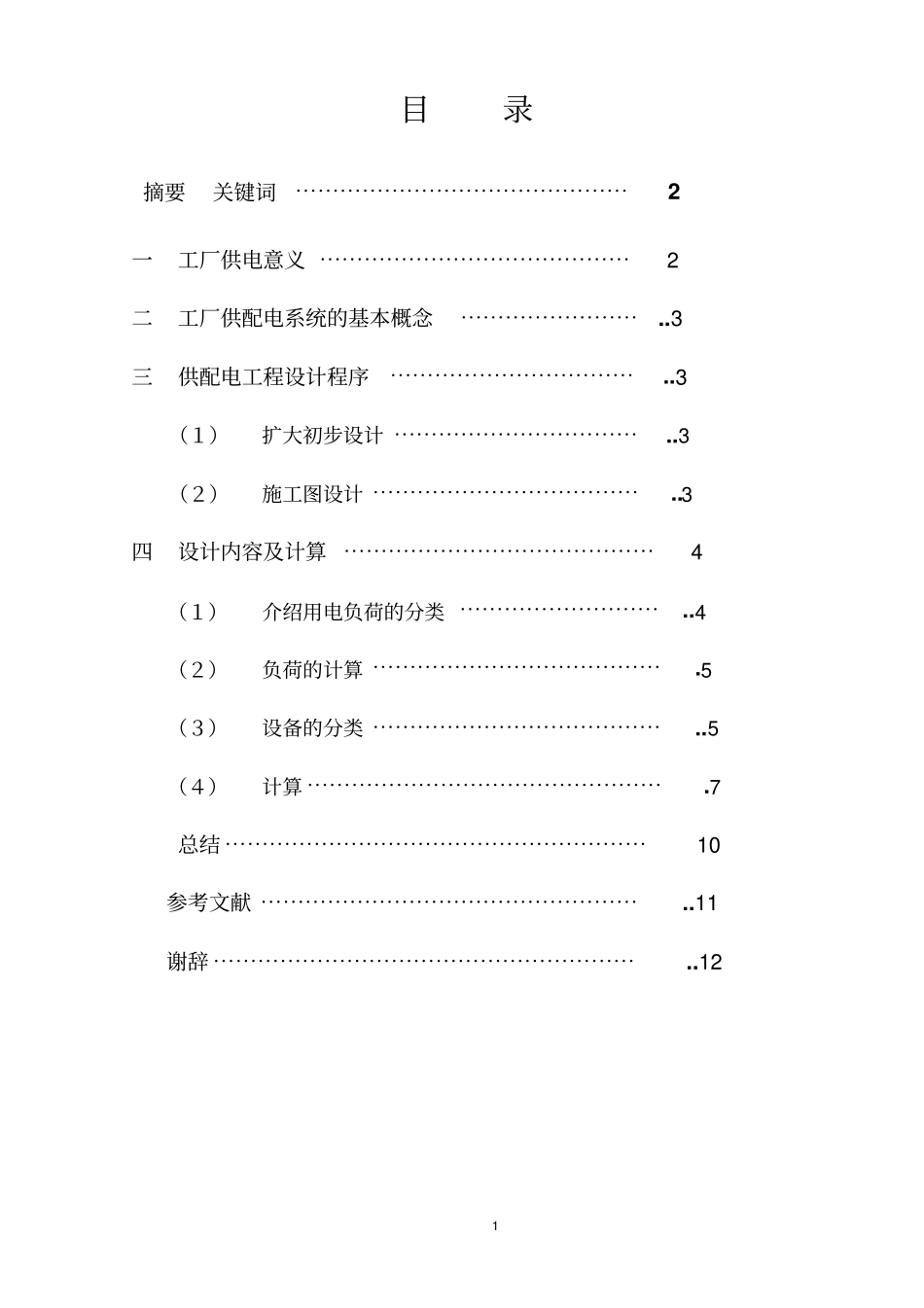

1目录摘要关键词⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2一工厂供电意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二工厂供配电系统的基本概念⋯⋯⋯⋯⋯⋯⋯⋯..3三供配电工程设计程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3（１）扩大初步设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3（２）施工图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3四设计内容及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4（１）介绍用电负荷的分类⋯⋯⋯⋯⋯⋯⋯⋯⋯..4（２）负荷的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.5（３）设备的分类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..5（４）计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.7总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11谢辞⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..122东海化工厂高，低压配电设计--工厂用电设备容量统计和计算负荷确定作者：高春燕[摘要]：随着社会的发展，电力系统的规模越来越大，结构也越来越复杂。厂用电系统是电力系统的一个组成部分，随着电力系统电压等级的不断提高，网络也日益复杂，工厂用电的作用尤为重要。其中工厂变配电所是工厂供配电系统的核心，在工厂中占有特别重要的地位，工厂变配电所按其作用可分为工厂变配电和工厂配电所。根据设计任务书的要求，然后通过计算确定计算负荷。根据任务书内容首先对用电设备进行分类统计，然后采用需要系数方法（目前计算负荷常用需要系数法和二项式系数法）进行分车间计算负荷。最后采用全厂的同时系数计算确定全厂总计算负荷。即总计算负荷为P30=3429.1KW、Q30=2696.6Kvar、S30=4443.1KVA、I30=6066.1A为其他同学提供正确的设计参数。[关键词]：设备容量计算负荷变配电所功率补偿第一章工厂供电的意义：工厂供电就是指工厂所需要电能的供应和分配供配电系统是电力系统的一个重要组成部分，是电力系统中110KV及以下电压等级，对某地区或某工厂企业进行电能供应和分配的系统。电能的使用主要集中在工业用电，商业和居民的供配电系统称为民用供配电系统，二者的组成基本类似。搞好供配电系统的设计对于发展生产，提高经济效益保障人民生活具有重要意义。因此做好工厂供配电的工作是很重要的，由于能源节约是工厂供配电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此必须做好工厂供配电工作。厂供配电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全。在电能的供应，分配和使用中，不应发生人身事故和设备事故。（2）可靠。应满足电能用户对供电可靠性的要求。（3）优质。应满足电能用户对电压和频率等质量的要求。（4）经济。供电系统的投资要少，运用费用要低，并尽可能地节约电能和减少有色金属消耗量。此外，在供电工作中，应合理地处理局部和全局，当前和长远等关系，既要照顾局部和当前利益，有要有局部观点，能顾全大局，适应发展。3第二章工厂供配电系统的基本概念电能是由发电厂生产的，但发电厂往往距离城市和工业中心很远，这就需要将电能经过线路输送到城市或工业企业。为了减少输电时的电能损耗，输送电能时要升压，采用高压输电线路将电能输送给用户，同时为了满足用户对电压的要求，输送到用户之后还要经过降压，而且还要合理地将电能分配到用户或生产车间的各个用电设备。为了提高供电的可靠性和经济性，将各发电厂通过电力网连接起来并联运行，组成庞大的联合动力系统。将各种类型发电厂中的发电机、升压降压变压器、输电线路以及各种用电设备联系在一起构成的统一的整体就是电力系统。用以实现完整的发电、输电、变电、配电和用电。而本设计主要为该工厂的供配电，具体设计得先前计算“计算负荷”。具体设计如下：第三章供配电工程设计程序用户供配点工程的设计通常可以分为初步设计，技术设计和施工图设计等三个阶段。如果工程规模较小或技术不太复杂，也可分为初步设计和施工图设计两个阶段。如果设计任务紧迫，且工程规模较小，并经济术论证许可时，也可合并为一个阶段，直接进行施工图设计。1．扩大初步设计扩大初步设计的任务，主要是根据设计任务书的要求，进行负荷的统计计算，确...
