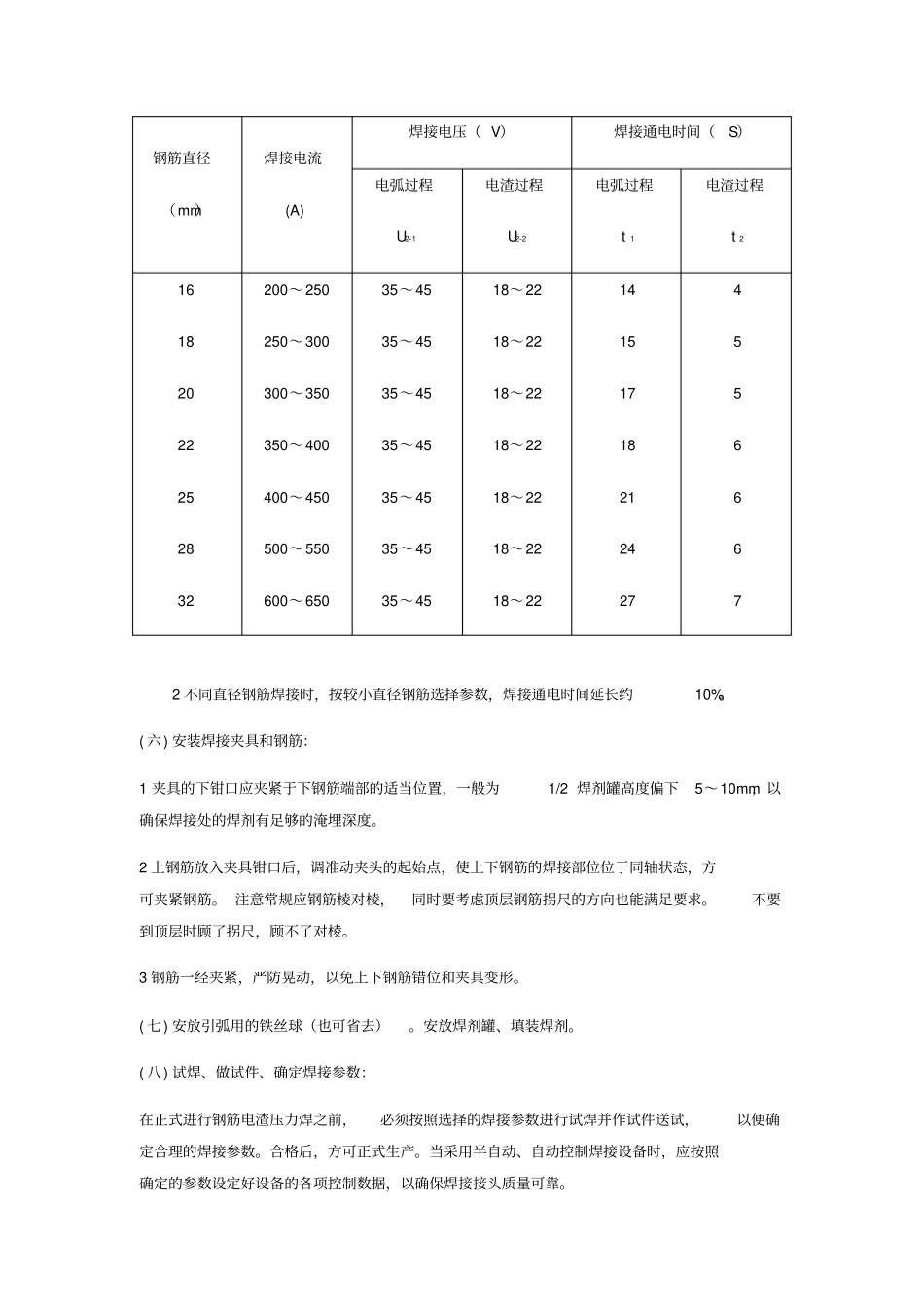

一、材料要求1钢筋：钢筋的牌号、直径必须符合设计要求，有出厂证明书及复试报告单（并注意混合批的取样要求）。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。2焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。焊剂型号为HJ431，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。焊剂应存放在干燥的库房，防止受潮。如受潮，使用前须经250℃～300℃烘焙2h。有烘焙记录。使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。焊剂应有出厂合格证。二、主要机具1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。2自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、焊接夹具、操作箱、焊接机头等。3焊接电源。钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源（一般32mm直径及以下的钢筋焊接时，应采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。4无齿锯切割机：用于切割钢筋。三、作业条件1焊工必须持有的焊工考试合格证。2设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。3电源应符合要求。当电源电压降大于5%时，不宜进行焊接。4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。5注意接头位置，注意同一区段有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工质量验收规》有关条款的规定时，要调整接头位置后才能施焊。6钢筋端头已用无齿锯切割，且端头要平；第一组接头距楼地面≥500mm；第一、二组接头相互错开≥35d，且≥500mm。四、操作工艺(一)工艺流程：(二)电渣压力焊的施焊过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电(三)检查设备、电源，确保始终处于正常状态，严禁超负荷工作。(四)钢筋端部检查：钢筋安装之前，应将钢筋焊接部位和电极钳口接触（150mm区段）位置的锈斑、油污、杂物等清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。(五)选择焊接参数：1钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，参见下表。钢筋电渣压力焊焊接参数钢筋直径（mm）焊接电流(A)焊接电压（V）焊接通电时间（S）电弧过程U2-1电渣过程U2-2电弧过程t1电渣过程t216182022252832200～250250～300300～350350～400400～450500～550600～65035～4535～4535～4535～4535～4535～4535～4518～2218～2218～2218～2218～2218～2218～221415171821242745566672不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。(六)安装焊接夹具和钢筋：1夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的淹埋深度。2上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。注意常规应钢筋棱对棱，同时要考虑顶层钢筋拐尺的方向也能满足要求。不要到顶层时顾了拐尺，顾不了对棱。3钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。(七)安放引弧用的铁丝球（也可省去）。安放焊剂罐、填装焊剂。(八)试焊、做试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。合格后，方可正式生产。当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接接头质量可靠。(九)施焊操作要点：1闭合电路、引弧：通过操作杆或操纵盒上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。2电弧过程：引燃电弧后，应控制电压值。借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池...
