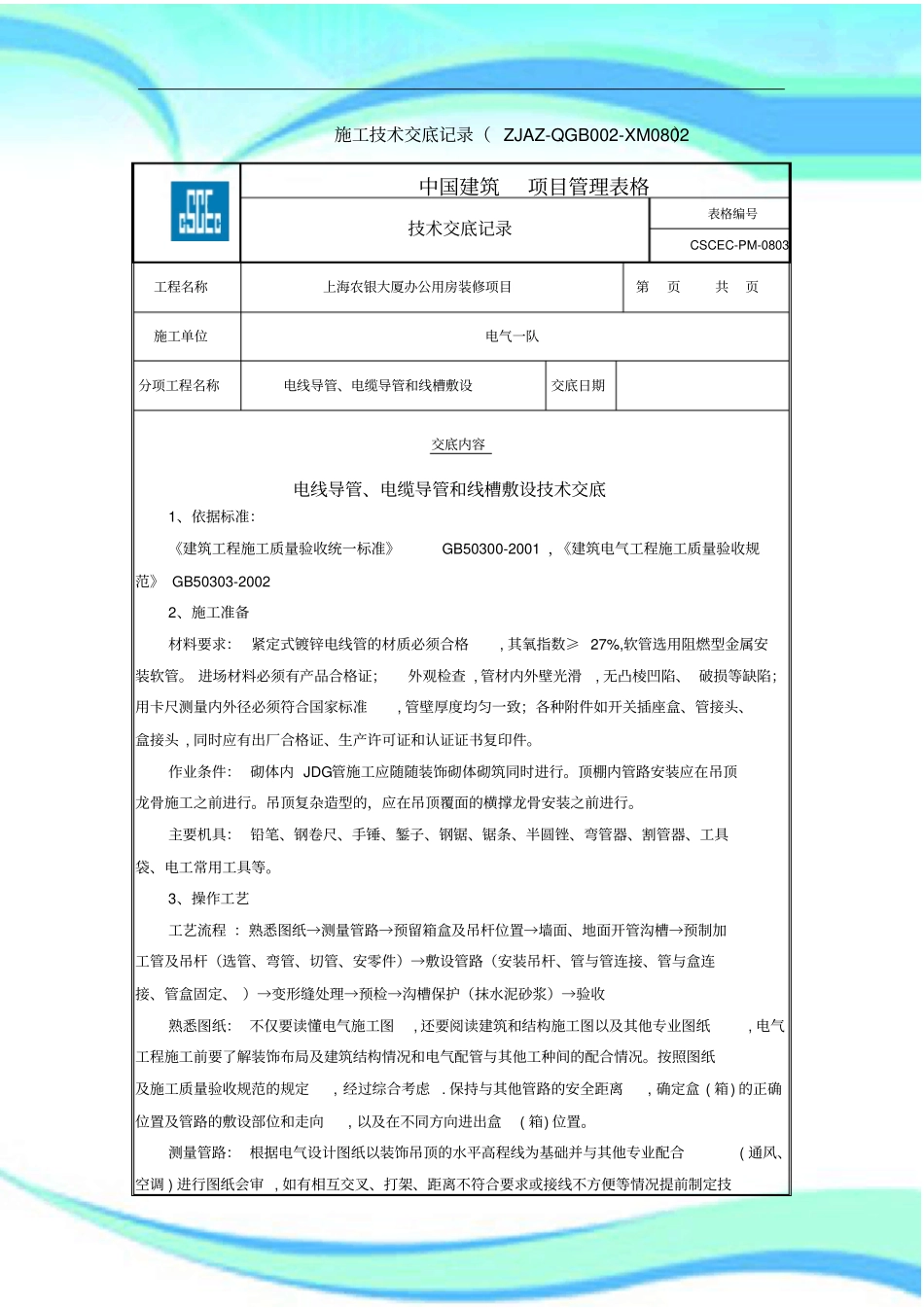

电线导管、电缆导管和线槽敷设技术交底2————————————————————————————————作者：————————————————————————————————日期：施工技术交底记录（ZJAZ-QGB002-XM0802）中国建筑项目管理表格技术交底记录表格编号CSCEC-PM-0803工程名称上海农银大厦办公用房装修项目第页共页施工单位电气一队分项工程名称电线导管、电缆导管和线槽敷设交底日期交底内容电线导管、电缆导管和线槽敷设技术交底1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001，《建筑电气工程施工质量验收规范》GB50303-20022、施工准备材料要求：紧定式镀锌电线管的材质必须合格,其氧指数≥27%,软管选用阻燃型金属安装软管。进场材料必须有产品合格证；外观检查,管材内外壁光滑,无凸棱凹陷、破损等缺陷；用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；各种附件如开关插座盒、管接头、盒接头,同时应有出厂合格证、生产许可证和认证证书复印件。作业条件：砌体内JDG管施工应随随装饰砌体砌筑同时进行。顶棚内管路安装应在吊顶龙骨施工之前进行。吊顶复杂造型的，应在吊顶覆面的横撑龙骨安装之前进行。主要机具：铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管器、割管器、工具袋、电工常用工具等。3、操作工艺工艺流程：熟悉图纸→测量管路→预留箱盒及吊杆位置→墙面、地面开管沟槽→预制加工管及吊杆（选管、弯管、切管、安零件）→敷设管路（安装吊杆、管与管连接、管与盒连接、管盒固定、）→变形缝处理→预检→沟槽保护（抹水泥砂浆）→验收熟悉图纸：不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解装饰布局及建筑结构情况和电气配管与其他工种间的配合情况。按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。测量管路：根据电气设计图纸以装饰吊顶的水平高程线为基础并与其他专业配合(通风、空调)进行图纸会审,如有相互交叉、打架、距离不符合要求或接线不方便等情况提前制定技术措施,并及时办理洽商。管路、盒的测量放线:按照管路横平竖直的原则,沿管路的垂直和水平方向进行顶板、墙壁的弹线定位,注意与其他管路相互间的最小距离。用线坠找正,拉线确定管路距顶板的距离及接线盒的位置,并做好标识。吊扦位置的测量:根据吊扦位置的确定原则和管子的终端、转弯中点(两侧)、接线盒两端的距离为150～250mm,固定点间距要求均匀,既不能过大,也不能过小,管子中间固定点的最大距离见下表。敷设方式导管种类导管直径15～2025～3232～4050～6565以上管卡间最大距离（m）支架或沿墙明敷壁厚＞2mm刚性钢导管1.52.02.52.53.5壁厚≤2mm刚性钢导管1.01.52.0——刚性绝缘导管1.01.51.52.02.0当吊顶有分格块线条时,灯位必须按吊顶块分布均匀。按几何图型组成的灯位应相互对称布置,然后再根据灯位的位置确定配管管潞的最佳敷设部位及走向。墙面地面开管沟槽：需要在原有建筑墙地面开沟槽的位置，上述流程划线后，用手提切割机切开两道槽，剔除中间部分后形成沟槽，槽宽和槽深以能使管子凹入20mm为准。管路的切断：对于直径在20mm以下的管路可以使用专用的剪管器(割管器)进行剪切,注意不能使切断的管口发生变形,对于直径在20mm以上的管路可以使用钢锯锯断,但必须用钢锉把管日内外的毛刺修整平齐。不能出现斜口,以避免接管时出现质量问题。管路的弯曲：对于直径在25mm以下的管路,使用配套的弯管器,首先将与管规格相配套的弯管器插入需要煨弯的部位，两手抓住弯管器的合适位置,用脚踩住被弯部位,两手用力逐渐煨出所需薯的弯度,注意不能用力过快过猛,以免管路发生变形。敷设管路：对于从楼地面内引出的管路,为了保证管路位置准确,在楼地面混凝土浇筑或找平或贴砖石饰面时要派电工检查,保证管路的位置,发现问顾及时纠正。在土建楼层放线完成后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免造成管路...
