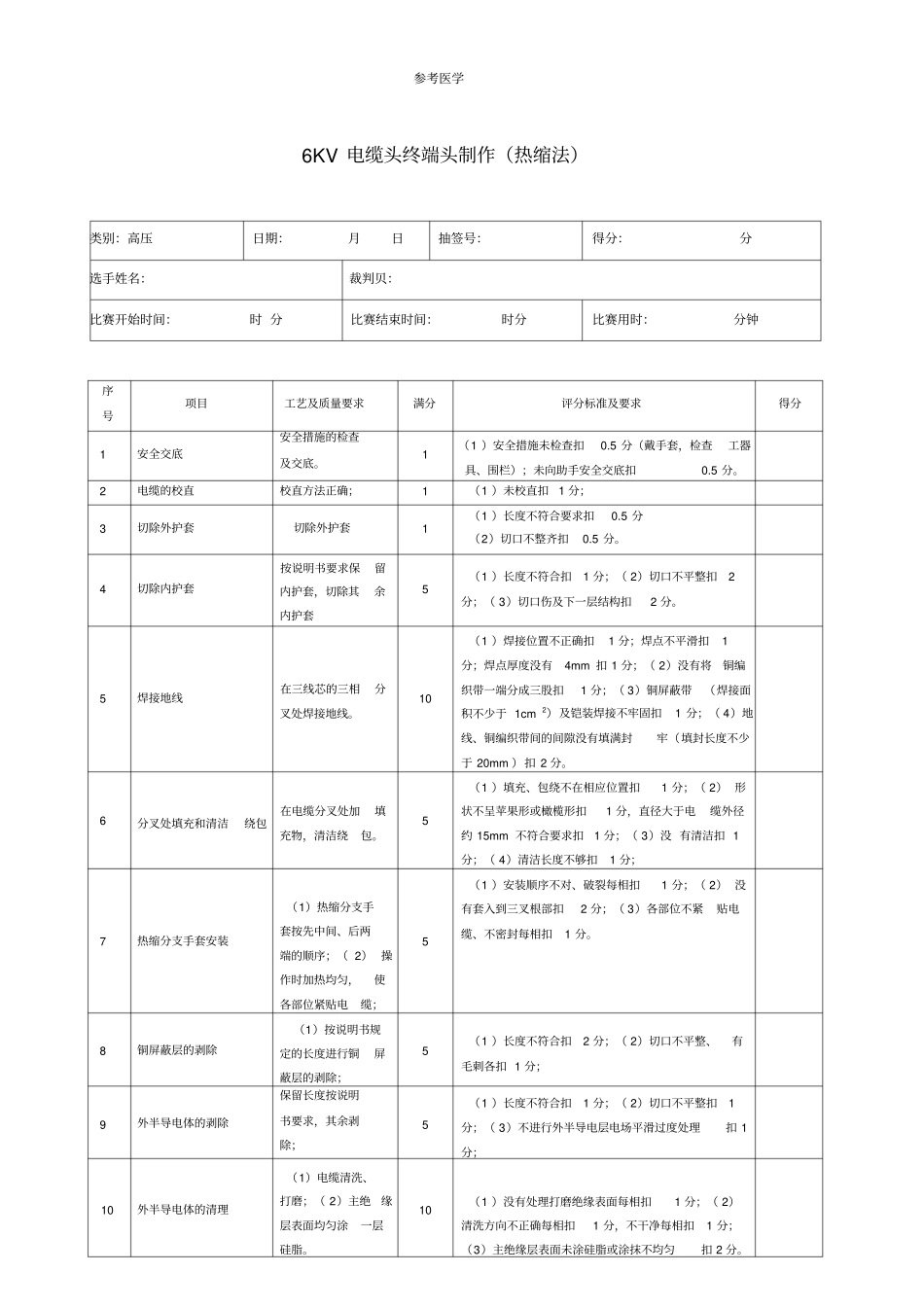

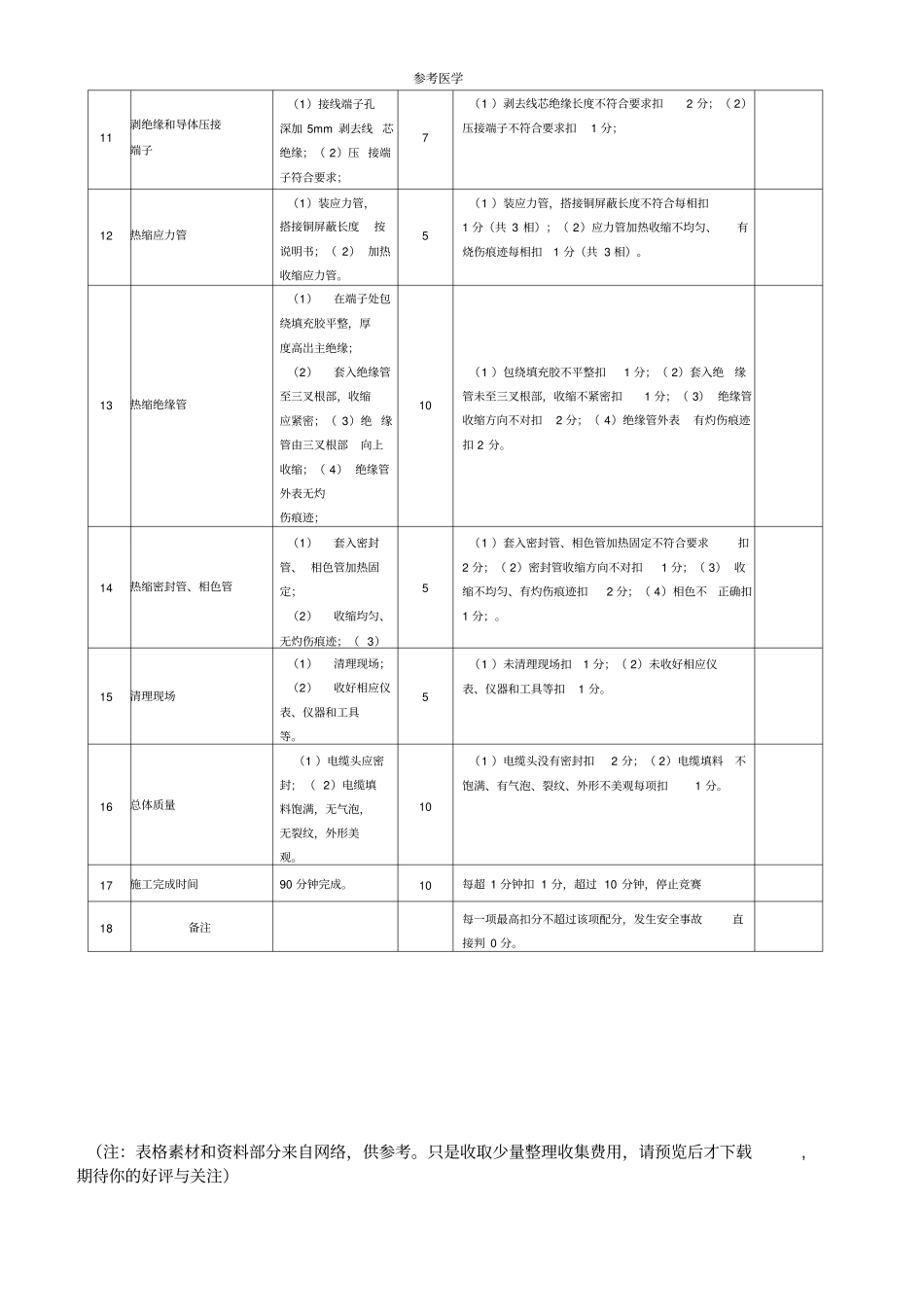

参考医学6KV电缆头终端头制作（热缩法）类别：高压日期：月日抽签号：得分：分选手姓名：裁判贝：比赛开始时间：时分比赛结束时间：时分比赛用时：分钟序号项目工艺及质量要求满分评分标准及要求得分1安全交底安全措施的检查及交底。1（1）安全措施未检查扣0.5分（戴手套，检查工器具、围栏）；未向助手安全交底扣0.5分。2电缆的校直校直方法正确；1（1）未校直扣1分；3切除外护套切除外护套1（1）长度不符合要求扣0.5分（2）切口不整齐扣0.5分。4切除内护套按说明书要求保留内护套，切除其余内护套5（1）长度不符合扣1分；（2）切口不平整扣2分；（3）切口伤及下一层结构扣2分。5焊接地线在三线芯的三相分叉处焊接地线。10（1）焊接位置不正确扣1分；焊点不平滑扣1分；焊点厚度没有4mm扣1分；（2）没有将铜编织带一端分成三股扣1分；（3）铜屏蔽带（焊接面积不少于1cm2）及铠装焊接不牢固扣1分；（4）地线、铜编织带间的间隙没有填满封牢（填封长度不少于20mm）扣2分。6分叉处填充和清洁绕包在电缆分叉处加填充物，清洁绕包。5（1）填充、包绕不在相应位置扣1分；（2）形状不呈苹果形或橄榄形扣1分，直径大于电缆外径约15mm不符合要求扣1分；（3）没有清洁扣1分；（4）清洁长度不够扣1分；7热缩分支手套安装（1）热缩分支手套按先中间、后两端的顺序；（2）操作时加热均匀，使各部位紧贴电缆；5（1）安装顺序不对、破裂每相扣1分；（2）没有套入到三叉根部扣2分；（3）各部位不紧贴电缆、不密封每相扣1分。8铜屏蔽层的剥除（1）按说明书规定的长度进行铜屏蔽层的剥除；5（1）长度不符合扣2分；（2）切口不平整、有毛刺各扣1分；9外半导电体的剥除保留长度按说明书要求，其余剥除；5（1）长度不符合扣1分；（2）切口不平整扣1分；（3）不进行外半导电层电场平滑过度处理扣1分；10外半导电体的清理（1）电缆清洗、打磨；（2）主绝缘层表面均匀涂一层硅脂。10（1）没有处理打磨绝缘表面每相扣1分；（2）清洗方向不正确每相扣1分，不干净每相扣1分；（3）主绝缘层表面未涂硅脂或涂抹不均匀扣2分。参考医学11剥绝缘和导体压接端子（1）接线端子孔深加5mm剥去线芯绝缘；（2）压接端子符合要求；7（1）剥去线芯绝缘长度不符合要求扣2分；（2）压接端子不符合要求扣1分；12热缩应力管（1）装应力管，搭接铜屏蔽长度按说明书；（2）加热收缩应力管。5（1）装应力管，搭接铜屏蔽长度不符合每相扣1分（共3相）；（2）应力管加热收缩不均匀、有烧伤痕迹每相扣1分（共3相）。13热缩绝缘管（1）在端子处包绕填充胶平整，厚度高岀主绝缘；（2）套入绝缘管至三叉根部，收缩应紧密；（3）绝缘管由三叉根部向上收缩；（4）绝缘管外表无灼伤痕迹；10（1）包绕填充胶不平整扣1分；（2）套入绝缘管未至三叉根部，收缩不紧密扣1分；（3）绝缘管收缩方向不对扣2分；（4）绝缘管外表有灼伤痕迹扣2分。14热缩密封管、相色管（1）套入密封管、相色管加热固定；（2）收缩均匀、无灼伤痕迹；（3）5（1）套入密封管、相色管加热固定不符合要求扣2分；（2）密封管收缩方向不对扣1分；（3）收缩不均匀、有灼伤痕迹扣2分；（4）相色不正确扣1分；。15清理现场（1）清理现场；（2）收好相应仪表、仪器和工具等。5（1）未清理现场扣1分；（2）未收好相应仪表、仪器和工具等扣1分。16总体质量（1）电缆头应密封;（2）电缆填料饱满，无气泡，无裂纹，外形美观。10（1）电缆头没有密封扣2分；（2）电缆填料不饱满、有气泡、裂纹、外形不美观每项扣1分。17施工完成时间90分钟完成。10每超1分钟扣1分，超过10分钟，停止竞赛18备注每一项最高扣分不超过该项配分，发生安全事故直接判0分。（注：表格素材和资料部分来自网络，供参考。只是收取少量整理收集费用，请预览后才下载,期待你的好评与关注）
