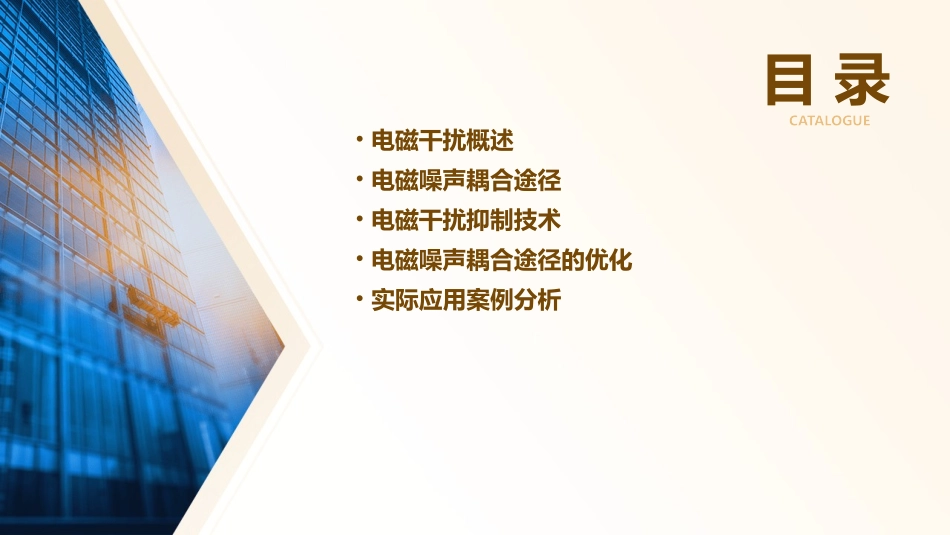

电磁干扰抑制电磁噪声耦合途径讲解资料课件xx年xx月xx日目录CATALOGUE•电磁干扰概述•电磁噪声耦合途径•电磁干扰抑制技术•电磁噪声耦合途径的优化•实际应用案例分析01电磁干扰概述电磁干扰是指一种电磁现象,它能够影响电子设备或系统的性能,使其正常工作受到影响。定义电磁干扰具有频率范围宽、传播速度快、不易察觉等特点,它可以以各种形式存在,如电磁波、磁场、电场等。特性定义与特性来源电磁干扰的来源多种多样,主要包括自然干扰源和人为干扰源。自然干扰源包括雷电、静电等;人为干扰源包括各种电子设备、通信设备、电力设备等。影响电磁干扰会对电子设备或系统的性能产生影响,如信号失真、数据丢失、设备损坏等。它还会对人体健康产生影响,如头痛、失眠、心悸等。电磁干扰的来源与影响123通过抑制电磁干扰,可以有效地保障电子设备或系统的正常工作,提高其稳定性和可靠性。保障电子设备或系统的正常工作通过抑制电磁干扰,可以有效地保护人体健康,避免因电磁辐射而引起的各种健康问题。保护人体健康通过抑制电磁干扰,可以提高电子设备或系统的电磁兼容性,使其在复杂的电磁环境中能够正常工作。提高电磁兼容性电磁干扰抑制的重要性02电磁噪声耦合途径通过直接接触将电磁噪声从干扰源传输到敏感设备。传导耦合通常发生在两个导电物体之间存在直接接触时,电磁噪声通过电流的形式在两个物体之间传播,从而影响敏感设备的正常工作。传导耦合详细描述总结词总结词通过空间传播将电磁噪声从干扰源传输到敏感设备。详细描述辐射耦合是指电磁噪声通过空间传播,以电磁波的形式影响敏感设备。这种耦合方式通常发生在干扰源和敏感设备之间存在开放空间或辐射介质时。辐射耦合感应耦合总结词通过磁场变化产生电动势影响敏感设备。详细描述感应耦合是当磁场发生变化时,会在导体中产生电动势,从而影响敏感设备的正常工作。这种耦合方式通常发生在高电压、大电流的干扰源附近,如电力线、电动机等。03电磁干扰抑制技术磁场屏蔽利用导磁材料将磁场隔离,防止其影响需要保护的设备或线路。总结词通过物理隔离,阻止或减小电磁噪声的传播。详细描述屏蔽技术利用导电或导磁材料制成的屏蔽体,将需要保护的设备或线路包围起来,以隔离电磁噪声的干扰。常见的屏蔽方式包括电磁屏蔽和磁场屏蔽。电磁屏蔽利用导电材料将电磁波反射或吸收,防止其进入需要保护的区域。屏蔽技术通过滤除特定频率的电磁噪声,减小其对设备或线路的影响。总结词滤波技术利用电子元件和线路的频率选择性,将特定频率的电磁噪声滤除,从而减小其对设备或线路的影响。常见的滤波器类型包括低通滤波器、高通滤波器和带通滤波器等。详细描述滤波技术通过将设备或线路连接到大地,减小电磁噪声的影响。总结词接地技术是将设备或线路的接地端子连接到大地,通过大地作为电流回路的导体,减小电磁噪声对设备或线路的影响。接地技术可以分为直接接地和悬浮接地两种方式。详细描述接地技术04电磁噪声耦合途径的优化通过缩短信号线的长度,降低信号传输过程中的电磁噪声。减少信号线长度增加去耦电容优化驱动电路在电路关键位置增加去耦电容,吸收电源线上的高频噪声,减少其对电路的影响。选用低噪声、低功耗的驱动电路,降低电路自身产生的电磁噪声。030201优化电路设计将信号线按照功能进行分类,避免不同信号线之间的相互干扰。合理安排信号线适当增加线路之间的间距,降低线路之间的耦合效应,减少电磁噪声的传播。保持线路间距直角拐弯处容易产生电磁辐射,应尽量避免在布局时使用直角拐弯。避免线路直角拐弯提高线路布局的合理性选用低噪声、低功耗的元件,从源头上降低电磁噪声的产生。选择低噪声元件对于关键元件和线路,使用屏蔽材料进行包裹,减少电磁噪声的传播。选用屏蔽材料合理安排元件的安装位置,避免元件之间的相互干扰和线路的交叉。注意元件安装选择合适的元件与材料05实际应用案例分析工业控制系统中的电磁干扰问题工业控制系统中存在大量的电动机、变频器等设备,这些设备在工作过程中会产生大量的电磁干扰,影响系统的稳定性和可靠性。电磁干扰抑制措施为了减小电磁干扰对工业控制系统的影...
