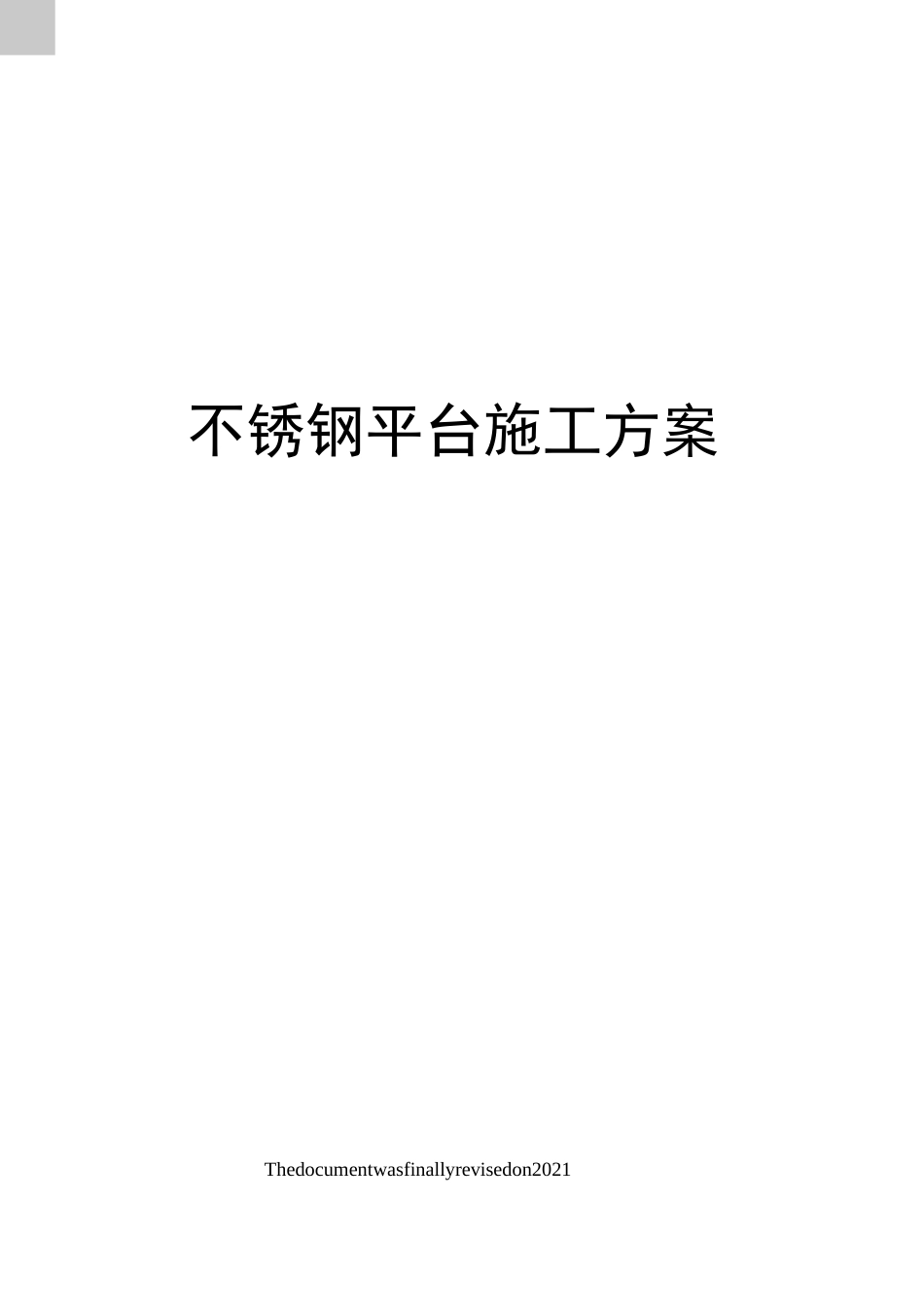

不锈钢平台施工方案VIP免费

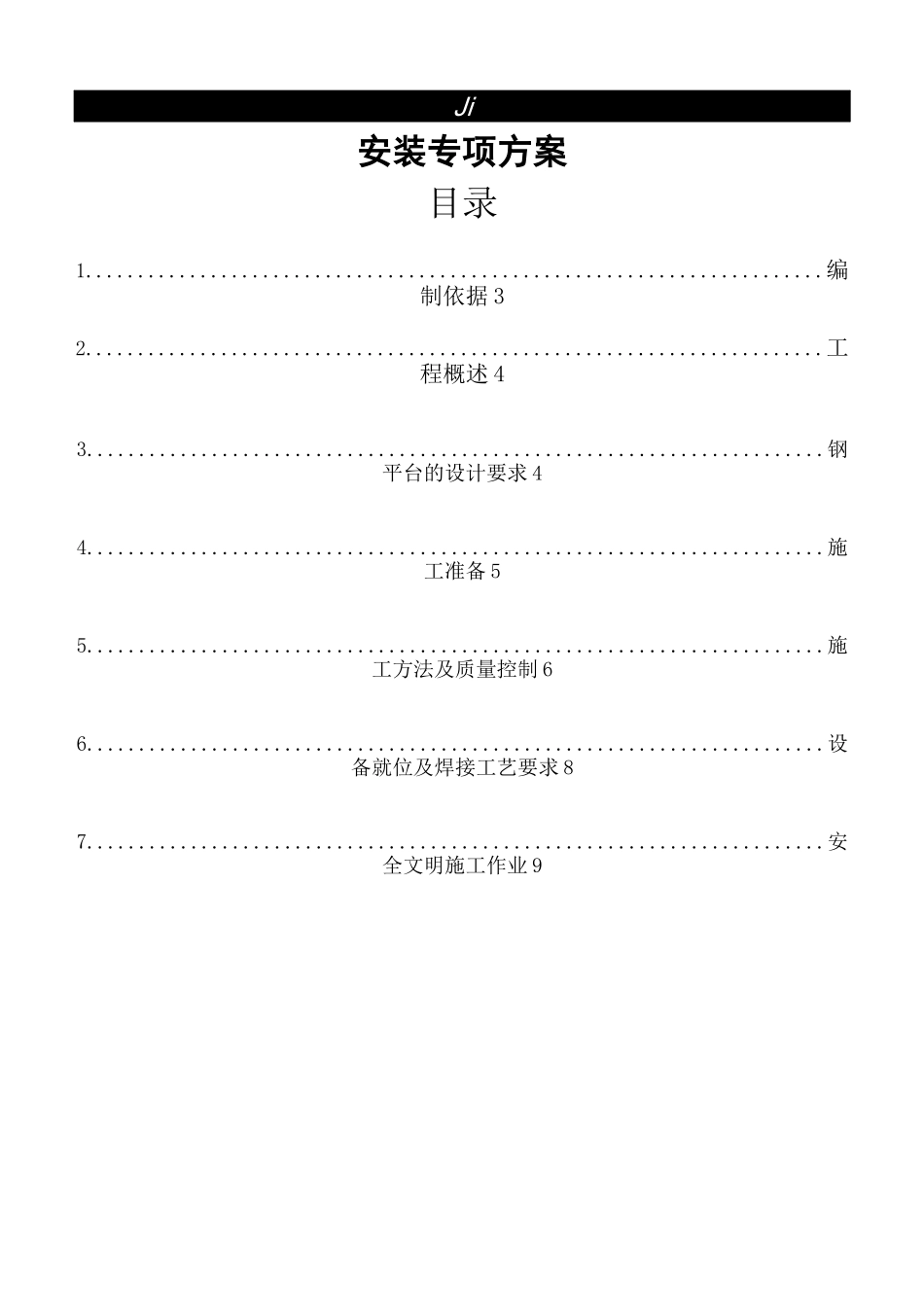

不锈钢平台施工方案Thedocumentwasfinallyrevisedon2021Ji安装专项方案目录1.......................................................................编制依据32.......................................................................工程概述43.......................................................................钢平台的设计要求44.......................................................................施工准备55.......................................................................施工方法及质量控制66.......................................................................设备就位及焊接工艺要求87.......................................................................安全文明施工作业91.编制依据《湖南汉森制药股份有限公司胶囊及生产线技改工程水电安装合同》施工图纸及厂家提供的技术资料湖南安装工业设备安装有限公司《项目管理方案》（XA汉森-2011）《安全管理制度》（XA汉森-2011）《湖南汉森制药厂口服液及胶囊生产线技改工程施工组织设计》（XA汉森-2011）《钢结构工程施工质量验收规范》（GB50205-2001）2.工程简述在本工程中，部分生产工艺设备钢平台由我方负责安装施工，设备钢平台采用不锈钢材料（304）制作、安装。根据设备的布置分为承重平台和操作检修平台两种形式，另外提取车间三层设备单独设置垂直爬梯式钢平台。3.钢平台设计要求承重平台；承重平台采用不锈钢方管口100*100*（3~5mm）作为主框架结构，承重平台除满足设备检修用途外，还应附带自身设备重量，承重平台上方设立斜撑，斜撑采用口50*50*（2~3mm）不锈钢方管，斜撑作为承重设备的悬挂受力支撑，每个承重设备四边各设置一根斜撑，斜撑设置于横纵向主梁的三分之一处。操作检修平台；操作检修平台采用不锈钢方管口80*80*(3~4mm)作为主框架结构，设备支腿伫立于地面，检修平台满足设备日常操作和检修即可，因此不需设立斜撑。不锈钢平台钢板；承重平台、检修平台台面均铺设5=5mm的扁豆型不锈钢花纹钢板。受力柱与地面、主框架与平台衔接处均设置一块150*150*10mm不锈钢钢板。钢板与钢板拼接采用氩弧焊焊接固定，主框架与钢板连接采用氩弧焊满焊。楼梯和护栏；承重平台楼梯主框架采用口100*100*(3~5mm)不锈钢方管，检修平台楼梯主框架采用口80*80*(3~4mm)不锈钢方管(楼梯型号与所属钢平台类型规格相同)，楼梯踏板与钢平台皆采用5=5mm扁豆型不锈钢花纹钢板，楼梯踏板长700mm,宽180mm每级，折角部分采用机械压边，踏板间隔200mm。楼梯倾斜角度设为40°—45°。楼梯栏杆上部使用不锈钢薄壁管e50作为扶手横杆，上下各设置一根e38的横杆，横杆之间使用e20的不锈钢薄壁管作为立杆，栏杆立杆长约600mm每段，立杆每间隔200mm均匀设置。每一个设备主框架的外栏杆上方安装2个圆弧装饰。4.施工准备施工应具备的条件1）车间室内地面已经具备钢平台制作、安装的施工条件；（2）图纸会审已完成，技术方案审核通过；（3）会同业主、监理及厂家对进场材料进行验收，并作好记录（4）人员到场、工机具准备就位，临时组装平台完成；（5）临时电已接通，并达到安全使用要求；（6）人员、机具到位，特种作业人员证件齐全；（7）安全措施到位，防护齐全；资源配置1）劳动组织配备（表1）：劳动组织配备（表1）序号人员岗位人数序号人员岗位人数1技术贝1人4安全员1人2技术负责1人5焊工2人3普工3人工器具的基本配备（表2）工机具基本配备表（表2）序号名称规格单位数量用途备注1手拉葫芦5t个4设备起重2手拉葫芦2t个2钢平台固定3水平尺300mm把2测垂直度、水平度4线坠卷1测垂直度5液压千斤顶2t台4设备提升6抛光机台1焊缝抛光7逆变焊机WS-400IGBT台2组对、焊接8其他附属工若根据现场情具干况配备9安全配备若安全生产5.施工作业及质量控制施工工序；测量放线—平台搭设—放样下料、构件预制—框架立柱安装—框架主梁安装—次梁、斜撑安装—楼梯安装—不锈钢花纹钢板铺设—护栏安装—酸洗—抛光施工方法一、测量放线：根据图纸尺寸和设备布置确定支柱的位置，安装预埋钢板，用水准仪测量每一立...
